D-I-62
D

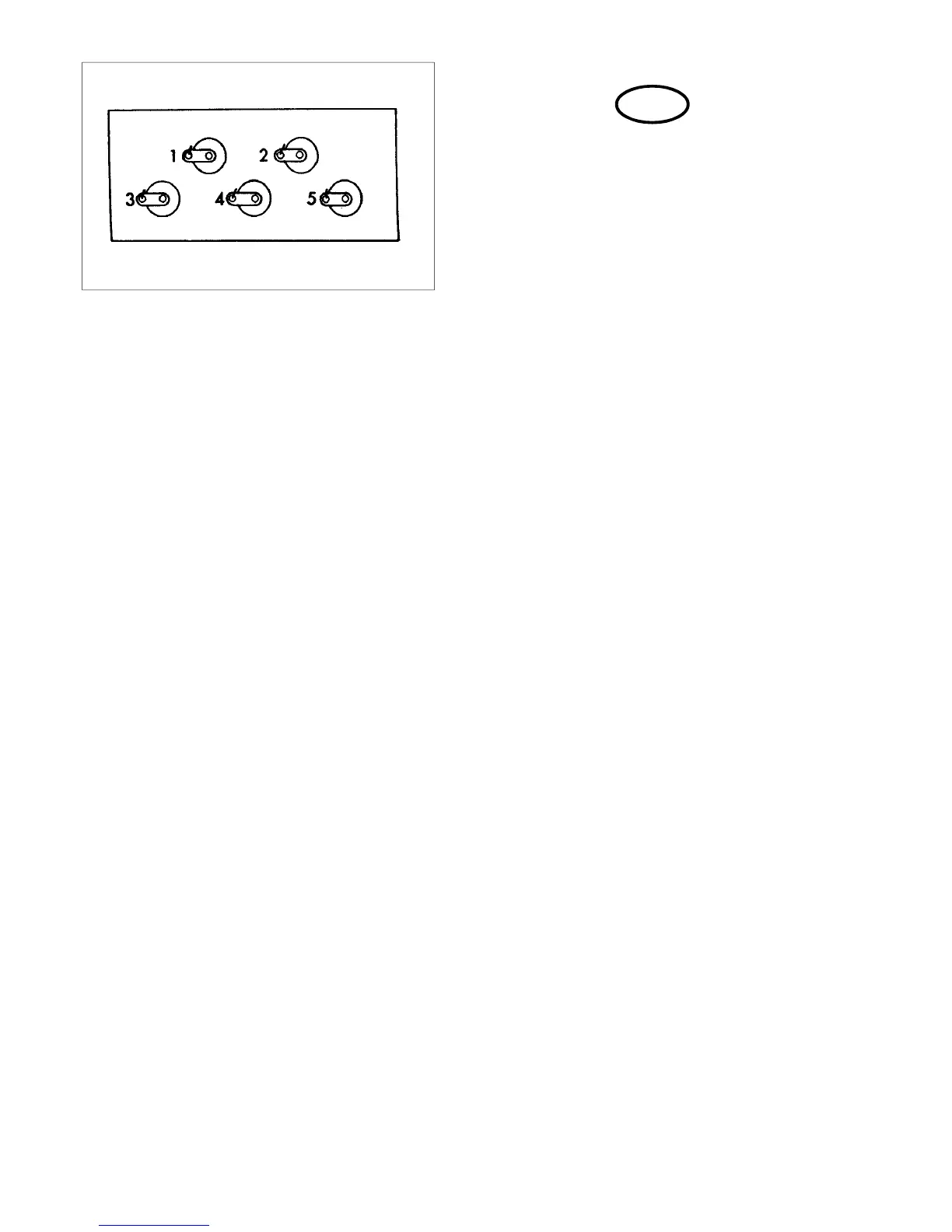

Fig.48
PRÜFANSCHLÜSSE FÜR DRUCKMANOMETER DES
HYDRAULIKSYSTEMS
Die Maschine ist zur Überprüfung der Hydraulikdrücke
mit Prüfanschlüssen ausgestattet.
Diese Prüfanschlüsse befinden sich an der linken
Seite der Maschine unter dem Sitz.
PRUFANSCHLUSSE (Abb. 48)
1. Druck Antrieb vorwärts
Bei blockierter Maschine, einer Motordrehzahl
von max. 2950 UpM und dem Antriebspedal in
Vorwärts-Position sollte ein Druck von 250 bar
erreicht werden.
2. Druck Antrieb ruckwärts
Bei blockierter Maschine, einer Motordrehzahl
von max. 2950 UpM und dem Antriebspedal in
Ruckwärts-Position sollte ein Druck von 250
bar erreicht werden.
3. Ladedruck
Bei einer Motordrehzahl von 2950 UpM und
heibem Antriebsöl sollte
ein Druck von 10,5 bar erreicht werden.
4. Druck Pumpengehäuse«
Bei einer Motordrehzahl von 2950 UpM sollte
der stärkste Druck im Pumpengehäuse 1,7 bar
-gleichbleibend - nicht uberschreiten. Der
stärkste Druck während des Kaltstarts -
unterbrochen - sollte 5 bar nicht uberschreiten.
5. Bodendruck der Einheitennheiten
Bei abgesenkten Einheiten
Bodendruckventileinstellen, um Mindestund
Höchst-Druck zu prufen. Diese sollten zwischen
13,8 und 27,6 bar liegen. Während des
Ablesens dieser Zahl nicht das Lenkrad oder
das Antriebspedal bedienen. Druck Ausheben
der Schneideinheiten Bei angezogenen
Hubhebel und komplett ausgehobenen
Einheiten sollte der Druck mindestens 187 bar
und höchsten 204 bar betragen.
Anmerkung: Wartungsarbeiten am
Hydrauliksystem darf nur von dafur geschultem
Personal vorgenommen werden.
