Ransomes T-Plex 180 - Page 120

D
D-S-38
RANSOMES T-PLEX 180
OPERATORS MANUAL

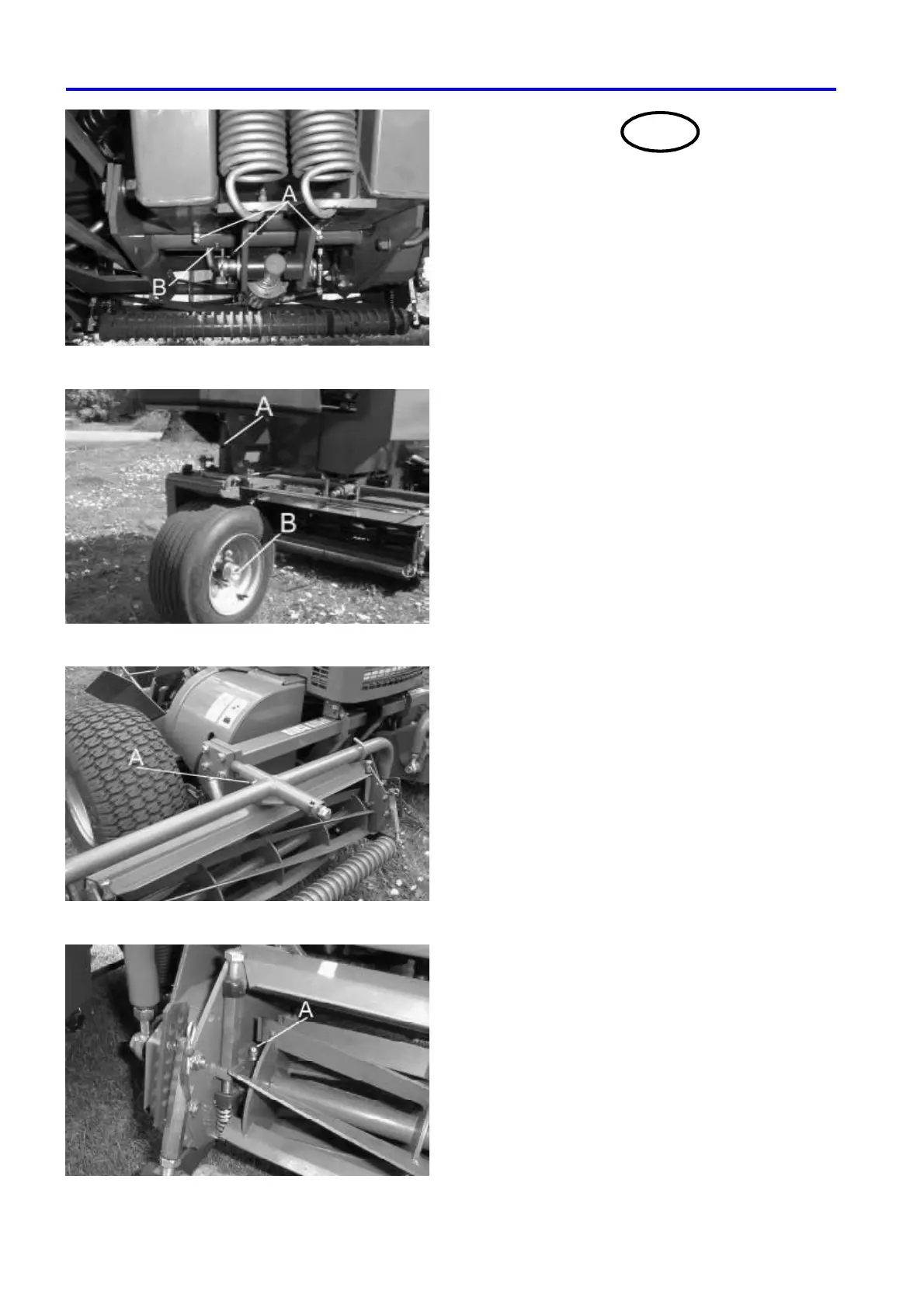

Fig.12
Fig.13
Fig.14
Fig.15
2. Die folgenden Stellen mit Shell Retinax „A“ Fett
schmieren.
(a) Vordere und hintere Hubarmgelenke (A
Abb.12).
(b) Zwischenwelle (B Abb.12).
(c) Hinterrad und Hinterraddrehung (A&B Abb.13).
(Bei 3-Radstriebsmaschinen nur
Hinterraddrehung).
(d) Drehklammer der Einheit, vorne (A Abb.14).
(e) Lenkwelle (A) und Einheitsdrehklammer.
(f) Lagergehäuse der Schneidzylinder(A Abb.15).
(h) Vordere und hintere Rollen.
