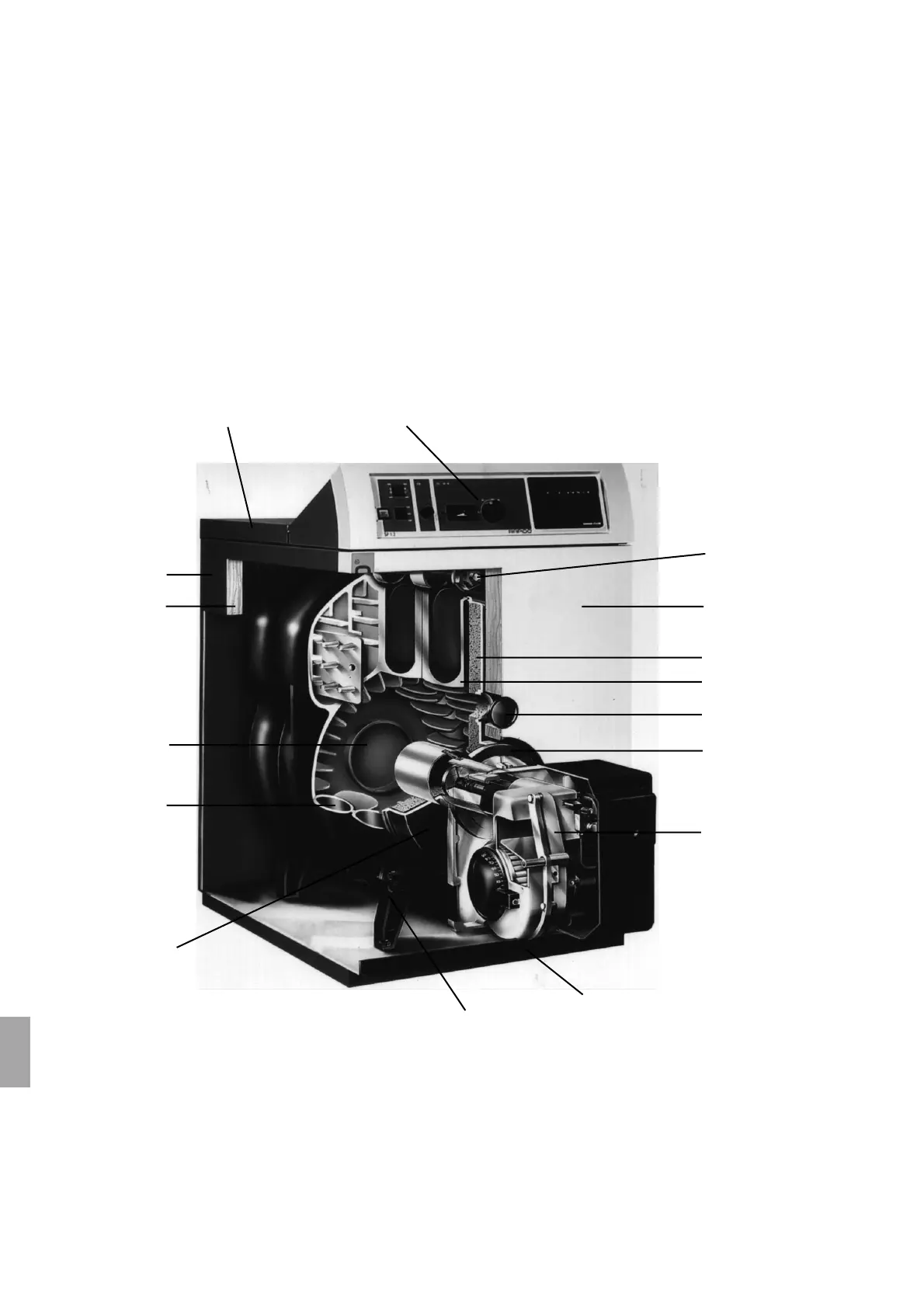

5. Overzichtstekening
1 SP 1.2 met weersafhankelijke regeling rapidoma-
tic (toebehoren)
2 Afdekpaneel achterzijde bovenaan
3 Dompelbuis 1/2"
4 Afdekpaneel voorzijde
5 Branderdeur
6 Kijkopening
7 Bevestigingsring brander
8 Deursteen
Afb. 2
9 Deurbevestiging
10 Bodempaneel (F 110/3 - 4.1 NT)
Bodemprofiel (F 110/5 - 6.1 NT)
11 Voorste ketelelement
12 Zijpaneel
13 Middenelement
14 Achterelement
15 Isolatiemateriaal
16 Stookolieverstuivingsbrander BF 100 (toebehoren)
20
2
1
12
15
14
13
5
9
10
16
7
6
11
8
4
3
