Rapido F110 NT - Montage; Montage Tableau de Commande

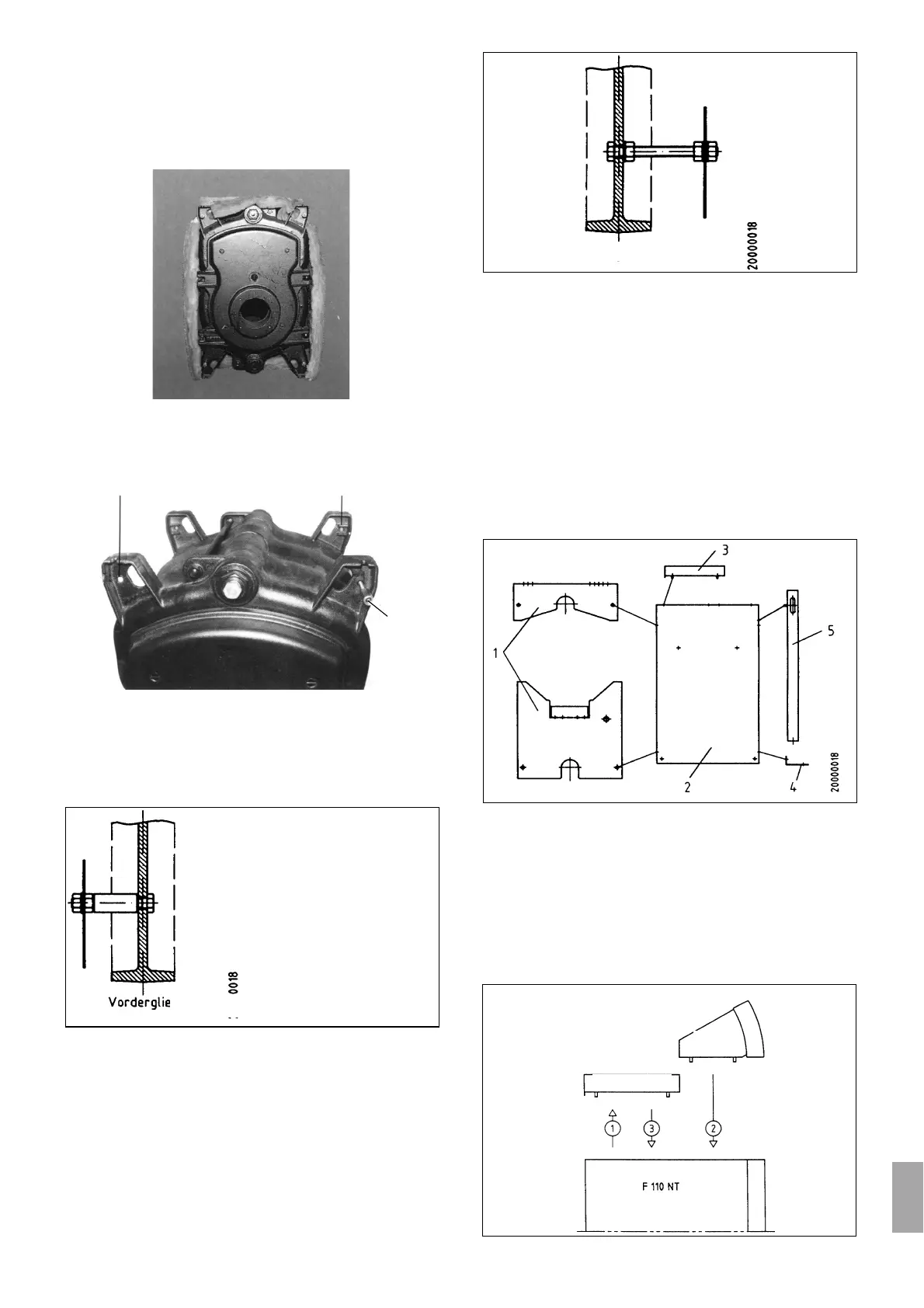

9. Montage
9.1 Montage de la jaquette
(uniquement F 110/5-6.1 NT)
–
couvrir le bloc du tapis isolant
image 6
–
Enforcer les vis de fixation de la jaquette dans les perfo
-
rations prévues dans l’élémentt avant et arrière.
image 7
–
Placer les douilles d’écartement sur les quatres vis de fi
-
xations de l’élément frontal et les serrer avec un écrou.
image 8 Montage des vis de fixation à l’élément frontal
–
Fixer les vis de fixation à l’élément arrière avec un écrou
par vis. Puis visser une deuxième écrou sur la même vis
jusqu’à une telle profondeur qui laisse de la place pour
mettre la jaquette et une autre écrou de fixation.
image 9 montage des vis de fixation sur l’élément arrière
–
Placer la tôle arrière (position 1) sur les vis de fixation,
puis placer les tôles de côté (position 2) au même
endroit. La tôle de couvercle en haut à l’arrièrte (position
3) est à enfermer aux tôles de côtés afin de les fixer.
Placer la tôle de conduite en bas (position 4). Serrer les
écrous sur l’élément frontal et arrière. Enlever de nou
-
veau la tôle de couverde en haut à l’arrière (position 3).
Placer de tableau de commande et le raccorder électri
-
quement. Après cela remette la tôle de couvercle en
haut à l’arrière et placer la porte de la jaquette (position
5 sur la tôle de conduite en bas (position 4) et clipser
dans les tôles de côtés.
image 10
9.2 Montage tableau de commande
(accessoire)
–
enlever la tôle de couvercle en haut à l’arrière (1)
–
dérouler les tubes capillaires et câ bles
–
placer le tableau de commande sur la chaudière et
clipser les boulons plastiques dans la jaquette (2)
image 11
31
elément frontal
elément arrière
Stellschrauben 8 x 60 mm
Stellschrauben 8 x 60 mm
Distanzhülse
