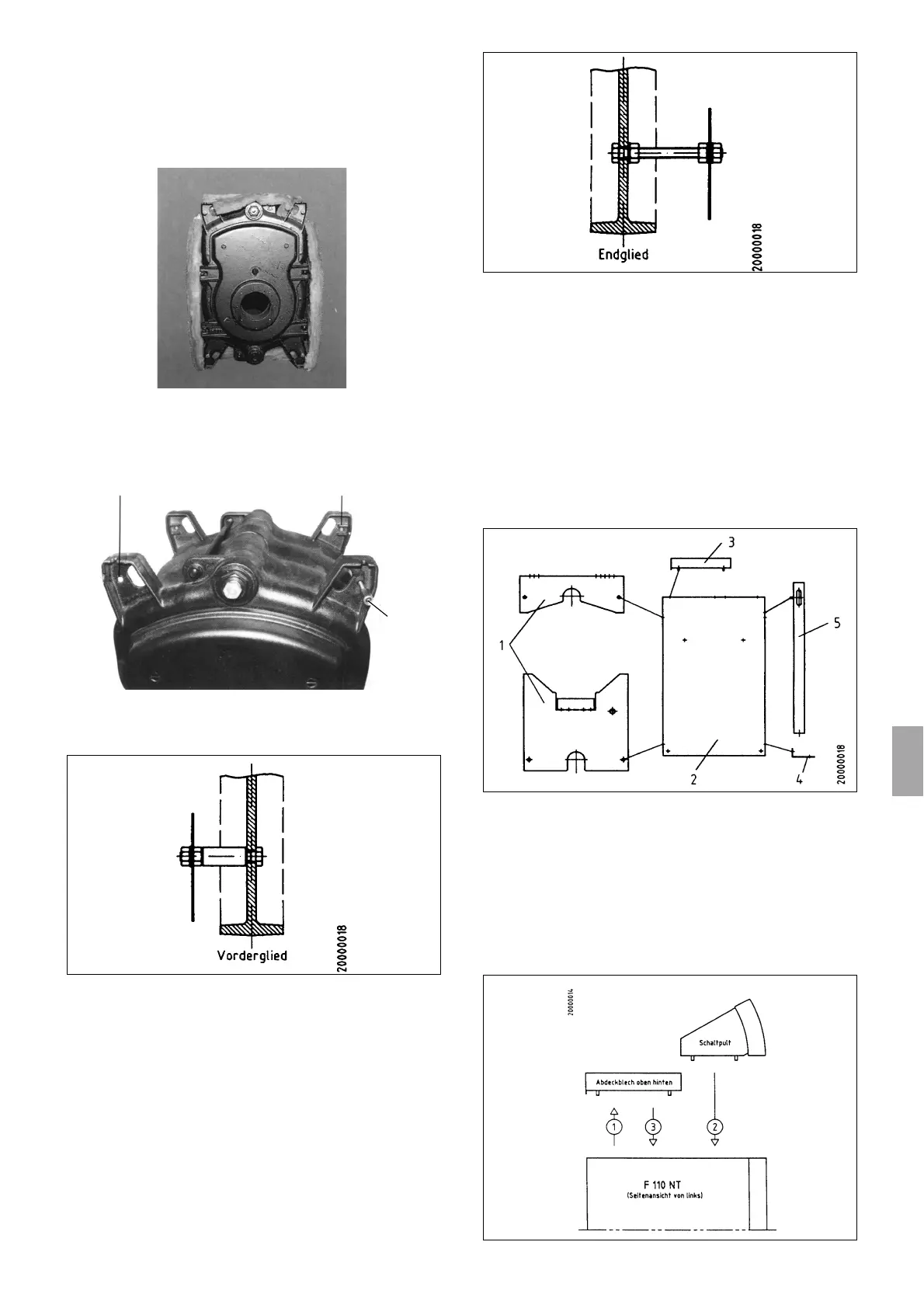

9. Montage
9.1 Montage Kesselverkleidung
(nur F 110/5 - 6.1 NT)
–
Isoliermatte um den Kesselkörper legen
Abb. 6
–
Die Stellschrauben durch die dafür vorgesehenen
Bohrungen im Vorder- und Endglied stecken.
–
Über die vier Stellschrauben am Vorderglied die mitge
-
lieferten Distanzhülsen schieben und mit je einer Mutter
befestigen.
Abb. 8 Montage der Stellschrauben im Vorderglied
–
Die Stellschrauben am Endglied mit je einer Mutter fest
-
ziehen. Je eine Mutter auf die vier Stellschrauben am
Endglied schrauben und so weit nach außen drehen,
daß nach dem Aufstecken der Verkleidungsbleche die
Gewindelänge einer Mutterstärke zum Festziehen vor
-
handen ist.
Abb. 9 Montage der Stellschraube im Endglied
–
Die Rückwandbleche, Position 1, auf die Stellschrauben
aufstecken, anschließend die Seitenteile, Position 2,
aufstecken. Das Abdeckblech oben hinten, Position 3,
zur Fixierung der Seitenteile in die Kunststoffhalterun
-
gen der Seitenteile eindrücken. Die untere Führungs
-
leiste, Position 4, aufstecken. Die vorderen und hinteren
Muttern festziehen. Das Abdeckblech oben hinten, Po
-
sition 3, wieder entfernen. Das Schaltpult aufsetzen und
elektrisch anschließen. Daraufhin das Abdeckblech
oben hinten wieder aufsetzen und das vordere Verklei
-
dungsblech, Position 5, auf die untere Führungsleiste,
Position 4, aufsetzen und in die Kunststoffhalterungen
der Seitenteile eindrücken.
Abb. 10
9.2 Montage Schaltpult (Zubehör)
–
oberes Blech der Kesselverkleidung entfernen (1)
–
Kapillarrohre und Kabel ausrollen
–
Schaltpult auf den Kessel setzen und in die Kunststoff
-
halterung der Verkleidung eindrücken (2)
Abb. 11 Montage Schaltpult
7
Abb. 7
Stellschrauben 8 x 60 mm
Stellschrauben 8 x 60 mm
Distanzhülse
