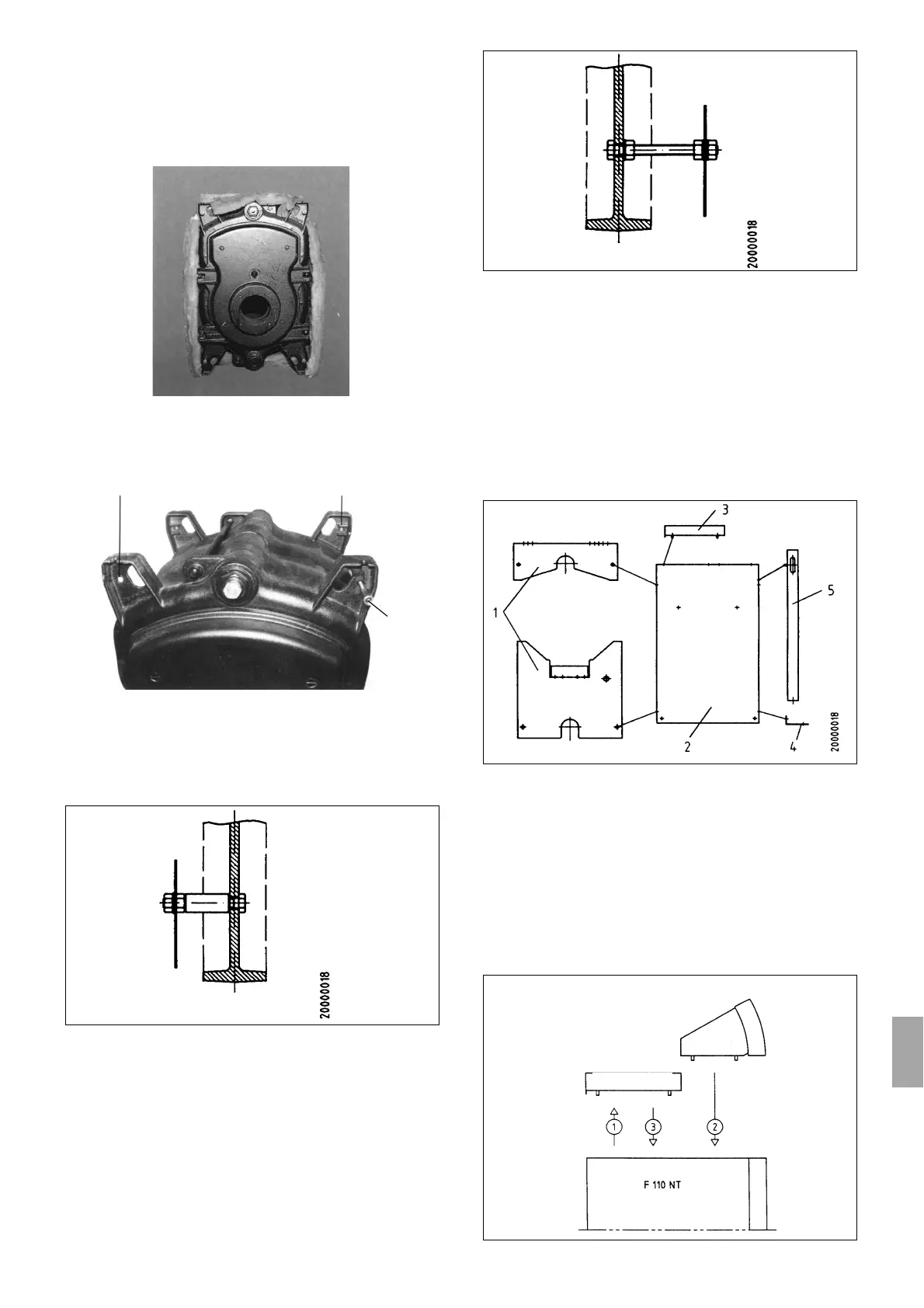

9. Montage
9.1 Montage van de ketel-
mantel (enkel F 110/5-6.1 NT)
–
Isolatiematten rond het ketellichaam leggen
Afb. 6
–
Stelschroeven in de daarvoor voorziene openingen in
voorste en achterste element inbrengen
Afb. 7
–
De vier meegeleverde afstandsbussen over de stel
-
schroeven aan het voorste element schroeven en vast
-
maken met een moer
Afb.8 Montage van de stelschroeven aan het voorste ketel
-
element
De stelschroeven aan het achterste element elk met een
moer vastmaken. Dan op elke stelschroef een moer draa
-
ien, zodat na het aanbrengen van de mantel nog voldoende
schroefdraad voorhanden is om de mantel met een moer te
kunnen vastmaken.
Afb. 9 Montage van de stelschroeven op het eindelement
Het achterpaneel (pos. 1) op de stelschroeven steken,
vervolgens de zijpanelen (pos. 2) aanbrengen. Het afdek
-
paneel bovenaan vanachter (pos. 3) verankeren aan de
zijpanelen, opdat deze vastzitten.De lijst onderaan (pos. 4)
aanbrengen, en de moeren vooraan en achteraan vast
-
draaien. Het afdekpaneel (pos. 3) terug verwijderen, en het
schakelpaneel plaatsen en electrisch aansluiten. Vervol
-
gens terug het afdekpaneel achteraan vastmaken en het
paneel voorzijde (pos. 5) op de geleidelijst onderaan (pos.
4) plaatsen en vastmaken aan de zijpanelen.
Afb. 10
9.2 Montage van het schakelpa-
neel (toebehoren)
–
Afdekpaneel bovenaan vanachter verwijderen (1)
–
Kapillairleidingen en kabels afrollen
–
Schakelpaneel op de ketel plaatsen en in de kunststof
-
bevestigingen van de ketelmantel drukken (2)
Afb. 11 Monteren schakelpaneel
23
voorlid
achterlid
Stellschrauben 8 x 60 mm
Stellschrauben 8 x 60 mm
Distanzhülse
