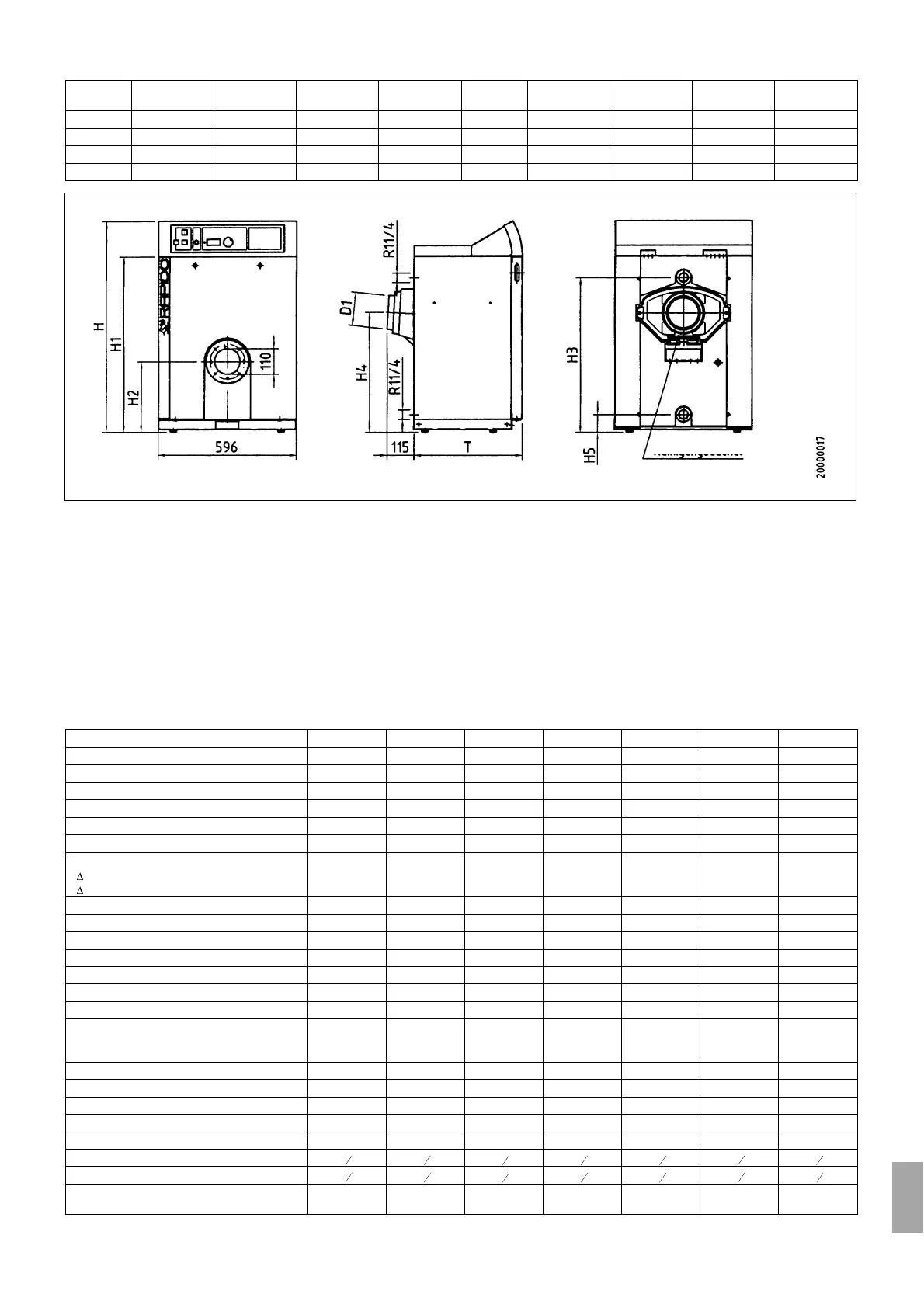

6. Dimensions
7. Données techniq ues
29
Messures
mm
F 110/3 NT F 110/4+4.1 NT F 110/5+5.1 NT F 110/6+6.1 NT Messures
mm
F 110/3 NT F 110/4+4.1 NT F 110/5+5.1 NT F 110/6+6.1 NT
H 910 910 900 900 H 4 517 517 507 507
H 1 760 760 750 750 H 5 75 75 65 65
H 2 305 305 295 295 T 465 595 725 855
H 3 665 665 655 655 D 1 130 130 150 150
image 3
vue de face vue de côté vue arrière
Type F110/3 NT F110/4 NT F110/4.1NT F110/5NT F110/5.1NT F110/6NT F110/6.1NT
Puissance calorifiwue nominale kW 16,0-24,0 24,0-32,0 32,0-40,0 40,0-48,0 48,0-56,0 56,0-64,0 64,0-70,0
Charge calorifique nominale kW 17,5-26,5 26,1-34,9 34,5-43,9 43,7-52,1 51,9-61,5 60,9-69,6 68,9-76,4
Profondeur foyer mm 265 395 395 525 525 655 655
Résistance circuit/fumées mbar 0,10 0,12 0,14 0,16 0,18 0,20 0,23
Tirage/nécessaire mbar 0,10 0,12 0,14 0,16 0,18 0,20 0,23
Capacité de gaz/chaudière m
3
0,030 0,044 0,044 0,058 0,058 0,072 0,072
Résistance circulation/eau
à
T = 10 K mbar
à
T = 20 K mbar
2,85
0,713
5,04
1,260
7,91
1,989
11,3
2,840
15,5
3,875
20,2
5,050
25,65
6,412
Surpression totale admissible bar
6 6 6 6 6 6 6
max. Température départ/réglable °C 85 85 85 85 85 85 85
Raccord électric V/Hz 230/50 230/50 230/50 230/50 230/50 230/50 230/50
Poids kg 138 173 176 212 217 249 255
Capacité d’eau l 19 26 26 33 33 40 40
Flux de fumées g/s 7,5-11,1 11,1-14,7 14,7-18,6 18,6-22,2 21,9-26,1 25,8-29,4 29,2-33,6
Surface chauffante m
2
0,950 1,443 1,443 1,935 1,935 2,427 2,427
Perte à arrèt %
tv 80°C
tv 40°C
0,9
0,3
0,7
0,3
0,7
0,3
0,5
0,2
0,5
0,2
0,27
0,1
0,27
0,1
Température de fumées brut à 13 % CO
2
°C 160-198 160-188 160-193 160-180 160-195 160-176 160-191
Nombre de turbulateurs 4 2 (Mitte) 4 2 (Mitte) 4 2 (Mitte) 4
Tôle de conduite 1 - 1 - - - -
Tube de recirculation 130x140 140x177 140x177 140x177 140x177 - -
Tube de circulation d’eau - 1 1 1 1 1 1
Raccord départ Rp 1
1
4
1
1
4
1
1
4
1
1
4
1
1
4
1
1
4
1
1
4
Raccord retour Rp 1
1
4
1
1
4
1
1
4
1
1
4
1
1
4
1
1
4
1
1
4
Numéro produit identification CE CE-
0085AQ1190
CE-
0085AQ1190
CE-
0085AQ1190
CE-
0085AQ1190
CE-
0085AQ1190
CE-
0085AQ1190
CE-
0085AQ1190
