9 Gaseinstellung
Die Geräte sind werkseitig auf Nennleistung und einen
Düsendruck von 15,0 mbar eingestellt.
(Erdgas H, Wo = 15,0 kWh/m³)
Bei niedrigerem Wobbe-Index Minderleistung
beachten.
9.1 Gerätekontrolle
Entspricht die Geräteausführung nicht der örtlich vor-
handenen Gasart, muß die Umstellung auf die vorhan-
dene Gasart vorgenommen werden (siehe Kapitel
9.6).
Übereinstimmung des Wobbe-Index Wo der örtlich
vorhandenen Gasart mit dem werkseitig eingestellten
Wobbe-Index Wo vergleichen und gegebenenfalls
Gaseinstellung auf erforderlichen Wärmebedarf nach
DIN 4701 vornehmen.
9.2 Gaseinstellung nach der
Düsendruckmethode
Absperrhahn in der Hauptgaszuleitung des Kessels
schließen.
Schraube im Meßanschlußnippel des Ausgangsdrucks
lösen (siehe Abb. 6, Pos. 3) und U-Rohr-Manometer
anschließen.
Absperrhahn in der Hauptgaszuleitung des Kessels
öffnen und Kessel in Betrieb nehmen.
Bei eingebauter witterungsabhängiger Heizkreis-
regelung den Schalter “auto/man/TÜV” auf “man” stel-
len (siehe Abb. 10, Pos. 2).
Düsendruck mit dem Tabellenwert (siehe Gaseinstell-
tabelle) für Nennwärmeleistung vergleichen.
Falls erforderlich den Düsendruck an der Gasregulier-
schraube einregulieren (siehe Abb. 6, Pos. 4).
Um den Düsendruck verstellen zu können, müssen Sie
zunächst die Abdeckschraube entfernen. Erst dann wird
die Gasregulierschraube sichtbar. Drehung im Uhrzeiger-
sinn bewirkt Druckerhöhung. Das Ventil reagiert sehr
sensibel auf die Drehbewegung der Einstellschraube,
deshalb sollte diese nur in kleinen Schritten verstellt wer-
den. Bevor Sie weiterdrehen sollten Sie ca. 5 Sekunden
warten, bis sich der neue Düsendruck eingepegelt hat.
Befestigen Sie zum Schluß wieder die Abdeckschraube.

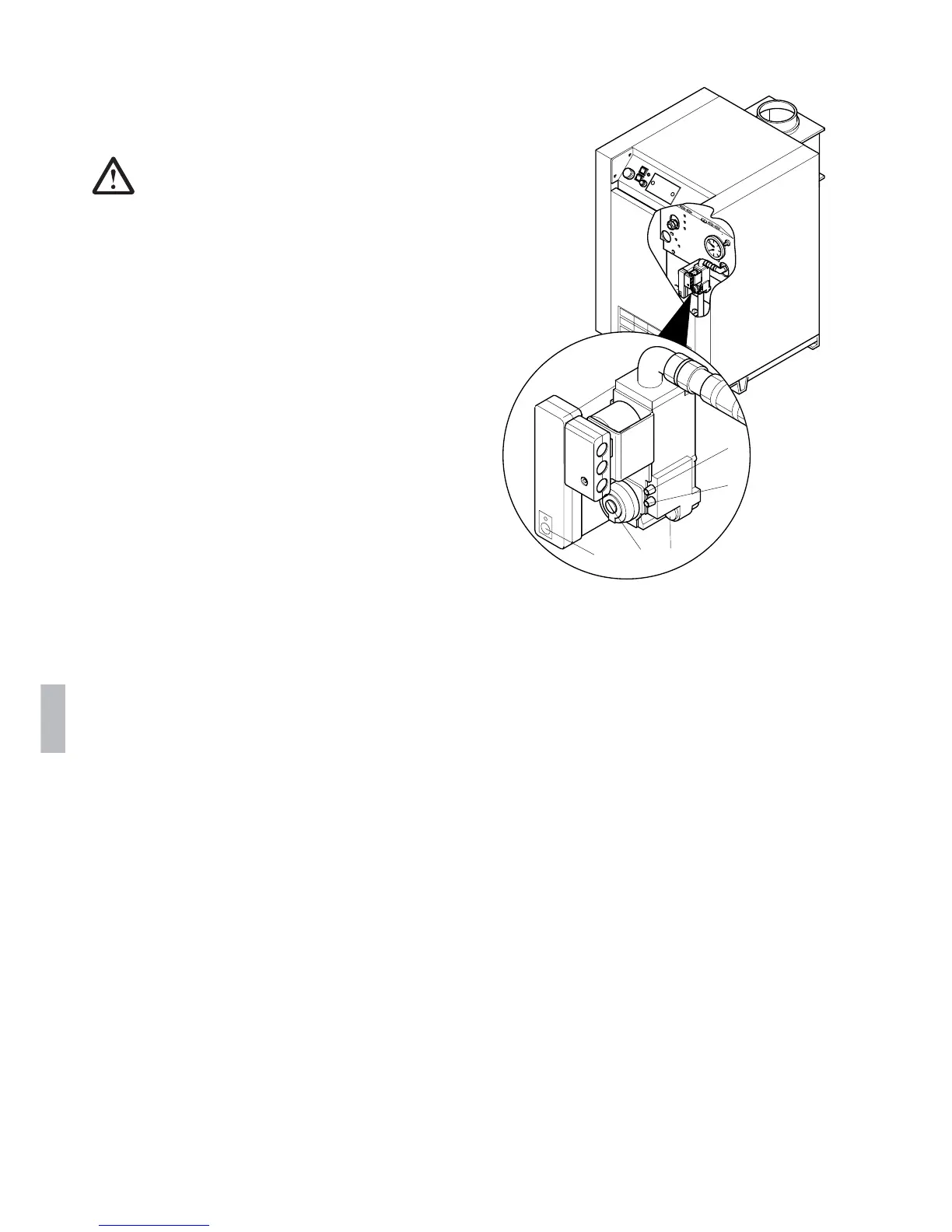

Gaskombi-Armatur GA 110 E
1 Reset-Knopf
2 Meßnippel-Eingangsdruck
3 Meßnippel-Ausgangsdruck
4 Abdeckung der Gasregulierschraube
5 Softlite-Stellschraube
Abb. 6 Gasfeuerungsautomat und Gasmagnetventil
Honeywell CVI-Kombination
9.3 Gaseinstellung nach der volumetrischen
Methode (nur bei Erdgas)
Zählerkontrolle vornehmen.
Kontrolle des Durchflußvolumens nach der Gaseins-
telltabelle vornehmen.
Bei Abweichungen im Bereich von ± 5% ist ein Nachstel-
len nicht erforderlich.
Bei Abweichungen zwischen - 5% und - 10%:
Düsendruck und damit auch die Gasdurchflußmenge
nachstellen (siehe Kapitel 9.2).
Bei Abweichungen über + 5% und unter - 10%:
Einstellung überprüfen und falls kein Fehler bei der
Düsendruckeinstellung festzustellen ist, Gas -
versorgungsunternehmen benachrichtigen
A
1 4 5
2
3
