Rapido ga110 e - 5 Abmessungen

4

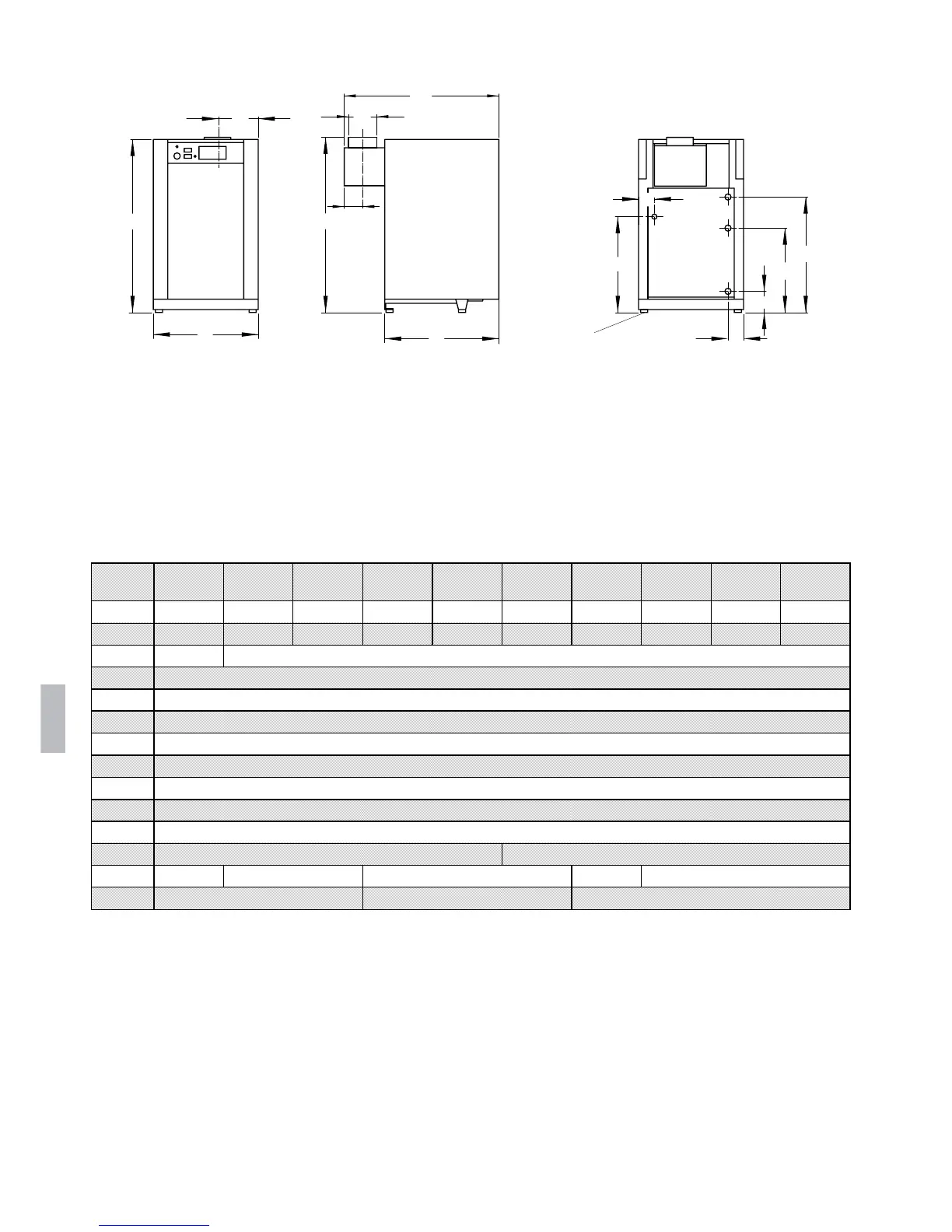

5 Abmessungen
B2
B4
B5
B
6
B3
C2
C1
A1
B
A
C
B1
C3
1
2
3
4
56
A2
Seitenansicht
RückansichtVorderansicht
Justierfüße
1 Vorlauf
2 Rücklauf
3 Rücklauf / (GA 110 EU)
4 Gasanschluß (Anschlüsse Außengewinde)
5 Steckerleiste Fühler
6 Steckerleiste 230 V
C 3 72 82 91
C 2 Ø 90 110 130 150 180
C 1 720 730
C 545
B 6 543
B 5 398
B 4 110
B 3 80
B 2 450
B 1 810
B 805
A 2 135 80
A 1 173,5 202 230,5 259 287,5 316 344,5 373 401,5 430
A 445 445 502 559 616 673 730 787 844 901
GA 110 GA 110 GA 110 GA 110 GA 110 GA 110 GA 110 GA 110 GA 110 GA 110
Maße mm /9 E /15 E /19 E /23 E /27 E /31 E /35 E /41 E /46 E /51 E
Abb. 1
