15

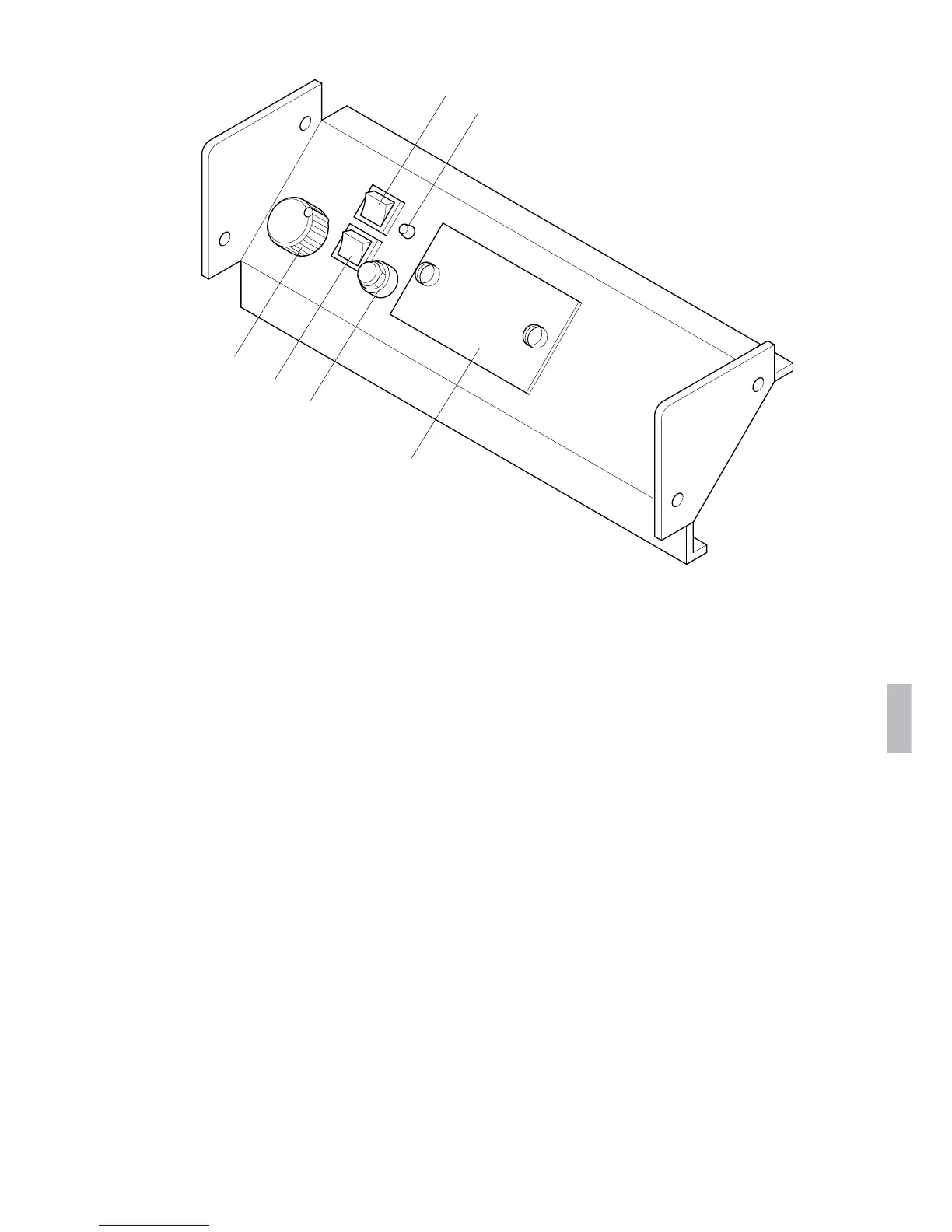

13 Bedienung Schaltfeld
Abb. 10
1 Störlampe STL
Leuchtet im Störfall auf.
2 auto/man/TÜV-Schalter
auto: Einstellung, die bei Einsatz einer Heizkreis-
regelung rapidomatic
®
gewählt werden muß.
Die Einstellung bewirkt, daß Brenner und
Heizungspumpe (Pumpe 1), etc. nach dem Be-
darf der rapidomatic
®
geschaltet werden.
man: Einstellung, die bei ausschließlichem Einsatz
eines Raumuhrenthermostats (RTU) und bei
defekter Heizkreisregelung rapidomatic
®
vor-
zunehmen ist. Die Schalterstellung bewirkt, daß
der Brenner über das RTU geschaltet wird und
die gewünschte Kesselvorlauftemperatur am
Kesseltemperaturregler eingestellt werden
kann. Die Heizungspumpe (Pumpe 1) läuft kon-
tinuierlich.
TÜV: Die Schalterstellung dient zur Prüfung der
Schaltfunktion des Sicherheitstemperatur-
begrenzers STB. Die Prüfarbeiten dürfen nur
durch den Fachmann vorgenommen werden.
GA 110 E
3
4
5
6
1
3 Kesseltemperaturregler
Er regelt die Kesselvorlauftemperatur stufenlos. Ein-
stellbar ist eine Temperatur von 33 - 85°C.
Bei eingebauter witterungsgeführter Heizkreis-
regelung rapidomatic
®
muß der Kesseltemperatur-
regler durch drehen im Uhrzeigersinn bis zum
Endanschlag auf den maximalen Wert eingestellt
werden.
4 Hauptschalter on/off
Mit diesem Schalter wird der Kessel eingeschaltet (on)
oder ausgeschaltet (off).
5 Sicherheitstemperaturbegrenzer STB
Der Sicherheitstemperaturbegrenzer schaltet bei Aus-
fall aller Regelelemente den Brenner ab. Ein automati-
sches Wiederanlaufen des Brenners ist nicht möglich.
Vor erneuter Inbetriebnahme muß unbedingt die Ursa-
che für das Abschalten der Anlage durch einen Fach-
mann ermittelt werden. Entriegelung siehe Kapitel
10.2.
6 Einbaumöglichkeit für witterungsgeführte Heiz-
kreisregelung rapidomatic
®
oder Speicher -
regelung rapidomatic
®
S (Zubehör)
Siehe Installationsanleitung der jeweiligen Regelung.
