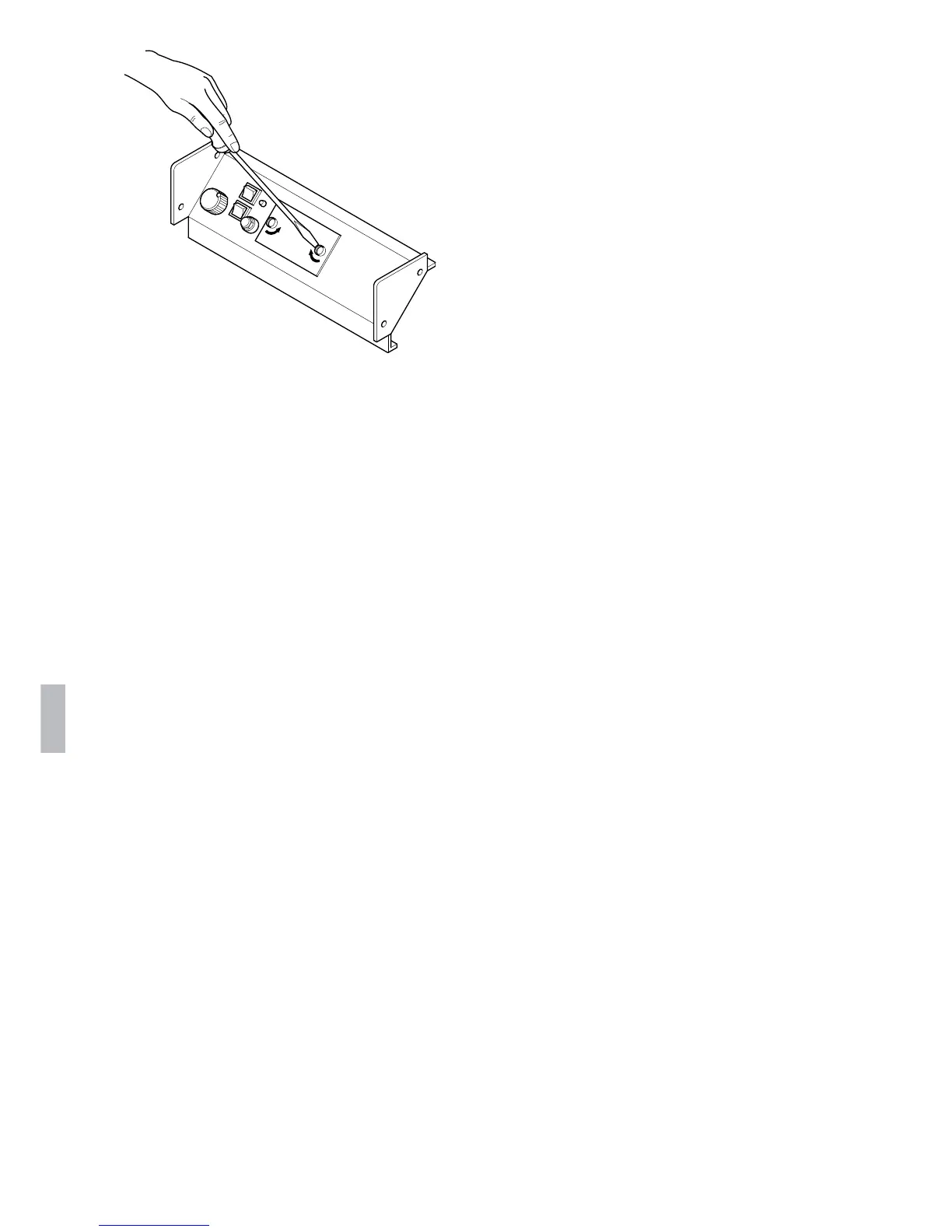

Abb. 4 Entriegelung der Blindblende
– Die Blindblende im Kesselschaltfeld ist zu entfernen.
Dazu muß die Blindblende mit Hilfe eines Schrauben-
drehers entriegelt werden (siehe Abb. 4).
– Das freie Kabelende muß durch eine unter dem
Schaltfeld befindliche freie Öffnung in das Schaltfeld
hinein geführt werden.
– Die Drähte des Kabels sind an der losen, 5-poligen
Reihenklemmleiste (Lüsterklemme) mit der Beschrif-
tung KF im Schaltfeld anzuschließen.
8.2 Anschluß Regelung rapidomatic
®
(Zubehör)
Elektrische Verbindung zwischen Regelung und
Kesselschaltfeld:
Die elektrische Verbindung zwischen Regelung und
Kesselschaltfeld erfolgt mittels der vorverdrahteten Stek-
ker. Durch Kodierung der Stecker besteht beim Aufstek-
ken keine Verwechslungsgefahr der Positionen.
Anschließend wird die Regelung in die Aussparung im
Kesselschaltfeld eingeschoben und mit den beiden
Befestigungsnocken mittels eines Schraubendrehers be-
festigt.
Zum Betrieb drehen Sie den Kesseltemperaturregler
ganz nach rechts bis zum Endanschlag und stellen den
auto/man/TÜV-Schalter auf Stellung auto.
Weitere Informationen zur Verdrahtung siehe Installations-
anleitung der jeweiligen Regelung rapidomatic
®
.
Bauseitige elektrische Verbindung:
Die bauseitige elektrische Verbindung ist an den entspre-
chenden Steckern auf der Rückseite des Kessels vorzu-
nehmen. Betrachtet man den Kessel von vorne so befin-
den sich auf der linken Seite der Kesselrückwand die
230 V-Stecker und auf der rechten Seite der Kessel-
rückwand die Fühlerstecker.
Wir empfehlen, zunächst einen der benötigten Stecker
(z.B. Netz) abzuziehen und die einzelnen Kabeladern
gemäß der Steckerbeschriftung anzuschließen. Anschlie-
ßend wird der Stecker wieder aufgesteckt. Dann folgt die
Verdrahtung des nächsten Bauteils (z.B. Pumpe 1) usw.
8.2.3 Anschluß Regelung rapidomatic
®
T 2.3 S
Die elektrischen Anschlüsse sind an den folgenden Stek-
kern vorzunehmen:
Spannungsversorgung: Stecker Netz
Heizungsumwälzpumpe
Radiatorenkreis DK1: Stecker Pumpe 1
Speicherladepumpe: Stecker Ladepumpe
Heizungsumwälzpumpe
Mischerkreis MK2: Stecker Pumpe 2
Mischermotor MK2: Stecker Mischer 2
Außenfühler: Stecker AF
Speicherfühler: Stecker SF
Vorlauffühler MK2: Stecker VF-MK 2
8.2.1 Anschluß Regelung rapidomatic
®
T2S
Die elektrischen Anschlüsse sind an den folgenden Stek-
kern vorzunehmen:
Spannungsversorgung: Stecker Netz
Heizungsumwälzpumpe: Stecker Pumpe 1
Speicherladepumpe: Stecker Ladepumpe
Außenfühler: Stecker AF
Speicherfühler: Stecker SF
