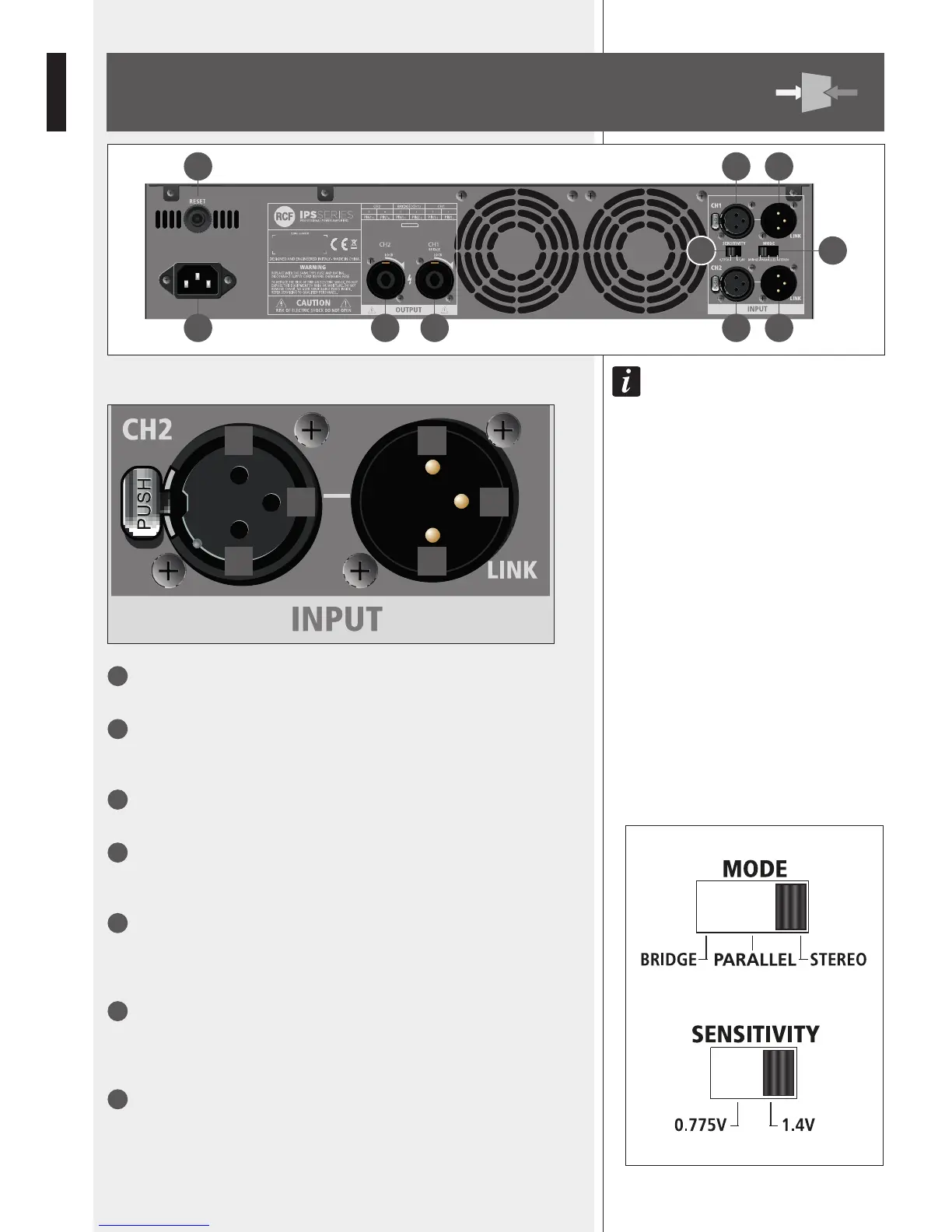

PANNELLO POSTERIORE
pIedInatura connettore Xlr: 1 massa, 2 segnale audIo (+), 3 segnale audIo (–)
7
CH1 INPUT
Ingresso audio bilanciato del canale 1 (connettore XLR femmina).
8
CH1 LINK
Uscita audio bilanciata del canale 1 (connettore XLR maschio) collegata in parallelo al
rispettivo ingresso ed utilizzabile per la connessione di un altro amplicatore.
9
CH2 INPUT (SOLO MODO STEREO)
Ingresso audio bilanciato del canale 2 (connettore XLR femmina).
10
CH2 LINK
Uscita audio bilanciata del canale 2 (connettore XLR maschio) collegata in parallelo al
rispettivo ingresso ed utilizzabile per la connessione di un altro amplicatore.
11
Selettore del modo di funzionamento MODE
Prima di accendere l'amplicatore, scegliere il modo di funzionamento tra BRIDGE (“a
ponte”), PARALLEL (“mono”) e STEREO.
Vedere la sezione del manuale “Modi di funzionamento”.
12
Selettore della sensibilità d'ingresso SENSITIVITY
Impostare il selettore su 0.775 V oppure 1.4 V, valori che rappresentano la tensione
necessaria del segnale d'ingresso per ottenere la massima potenza d'uscita erogata
dall'amplicatore.
13
CH 1 OUTPUT
Uscita amplicata del canale 1 per i diffusori acustici (connettore SPEAKON).
Se l'amplicatore è impostato nel modo BRIDGE, collegare solo questa uscita.
Vedere le sezioni del manuale “Modi di funzionamento” e “Cablaggio dei connettori
SPEAKON”.
16 7 8
15 14 13 9 10
1112
1 2
3 3
2 1
