20
ITALIANO

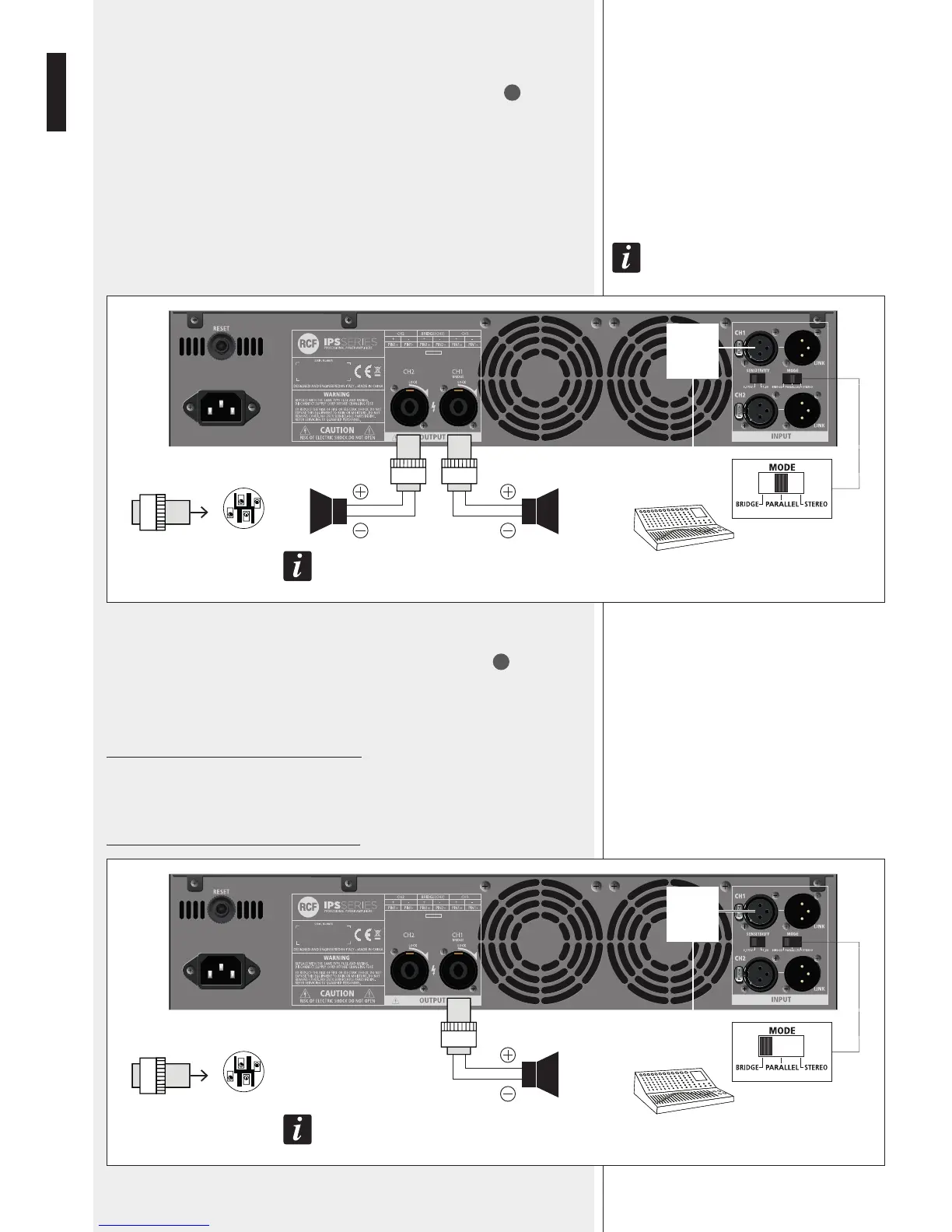

MODO “PARALLEL” (MONO)
Assicurarsi che l'amplicatore sia spento prima di porre il selettore MODE
11
su
PARALLEL.
In mono, entrambi i canali sono sono collegati all'ingresso 1 (e pertanto ricevono lo
stesso segnale).
Ciascun controllo di livello (sul pannello frontale) agisce (solo) sulla rispettiva uscita,
permettendo di impostare livelli diversi (se necessario).
L'impedenza minima ammessa del carico è 4 Ω per uscita.
I diffusori acustici possono essere collegati all'uscita 1 oppure 2.
nota: solo glI IngressI sono postI In parallelo; non sI tratta dI una messa In parallelo delle uscIte.
non collegare maI I termInalI d'uscIta In parallelo!
MODO “BRIDGE” (“A PONTE”)
Assicurarsi che l'amplicatore sia spento prima di porre il selettore MODE
11
su BRIDGE.
Nel modo “a ponte” (mono), entrambi i canali dell'amplicatore funzionano con lo stesso
segnale d'ingresso, ma con fase invertita. Questo comporta un raddoppio della tensione
d'uscita per ottenere una potenza doppia (su un carico avente impedenza doppia).
Collegare solo l'ingresso e l'uscita del canale 1.
Il livello d'uscita è regolabile solo dal controllo del canale 1 posto sul pannello frontale.
Prestare attenzione al cablaggio del connettore SPEAKON: 1+ positivo, 2+ negativo.
L'impedenza minima ammessa del carico è 8 Ω.
MIXER
1+
2+
1–
2–
ATTENZIONE: SPEGNERE L’AMPLIFICATORE PRIMA
DI CAMBIARE IL MODO DI FUNZIONAMENTO
1+
1–
1+
1–
MIXER
1+
2+
1–
2–
ATTENZIONE: SPEGNERE L’AMPLIFICATORE PRIMA
DI CAMBIARE IL MODO DI FUNZIONAMENTO
1+
2+
COLLEGARE SOLO
L’USCITA CH1
COLLEGARE
SOLO
L’INGRESSO
CH1
COLLEGARE
SOLO
L’INGRESSO
CH1
