4. CONNESSIONI
I connettori di ingresso XLR devono essere cablati secondo lo standard AES (Audio Engineering Society):
PRIMA DI CONNETTERE IL DIFFUSORE
Sul pannello posteriore si trovano tutti i controlli e gli ingressi di segnale e di alimentazione� Per sicurezza verificare sempre l’etichetta di tensione
applicata al pannello posteriore (115 Volt o 230 Volt)� L’etichetta indica la giusta tensione� Se è indicato un voltaggio errato o se non è possibile
localizzare l’etichetta, chiamare il proprio rivenditore o il CENTRO DI ASSISTENZA RCF autorizzato prima di collegare il diffusore� Questo rapido
controllo eviterà qualsiasi danno�
PRIMA DI ACCENDERE IL DIFFUSORE
A questo punto è possibile inserire il connettore di alimentazione e il connettore di segnale� Prima di accendere il diffusore assicurarsi che il
controllo del volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (generalmente un mixer); è importante
anche che il mixer sia già acceso al momento in cui viene acceso il diffusore a lui collegato� Queste due precauzioni eviteranno di causare danni
al diffusore stesso dovute a fastidiosi “bump” causati dall’accensione delle apparecchiature audio a monte dei diffusori� È buona regola che i
diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere
spente alla fine dello spettacolo� Ora è possibile accendere il diffusore e alzare il controllo di livello a seconda delle necessità�
PROTEZIONI
Il diffusore è dotato di un sistema completo di circuiti di protezione� Il circuito agisce molto delicatamente sul segnale audio, controllando il livello
e mantenendo la distorsione a un livello accettabile�
SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE (RISERVATO AI CENTRI SERVIZIO RCF)
200-240 Volt, 50 Hz
100-120 Volt, 60 Hz
(VALORE FUSIBILE T6�3 A L 250V)

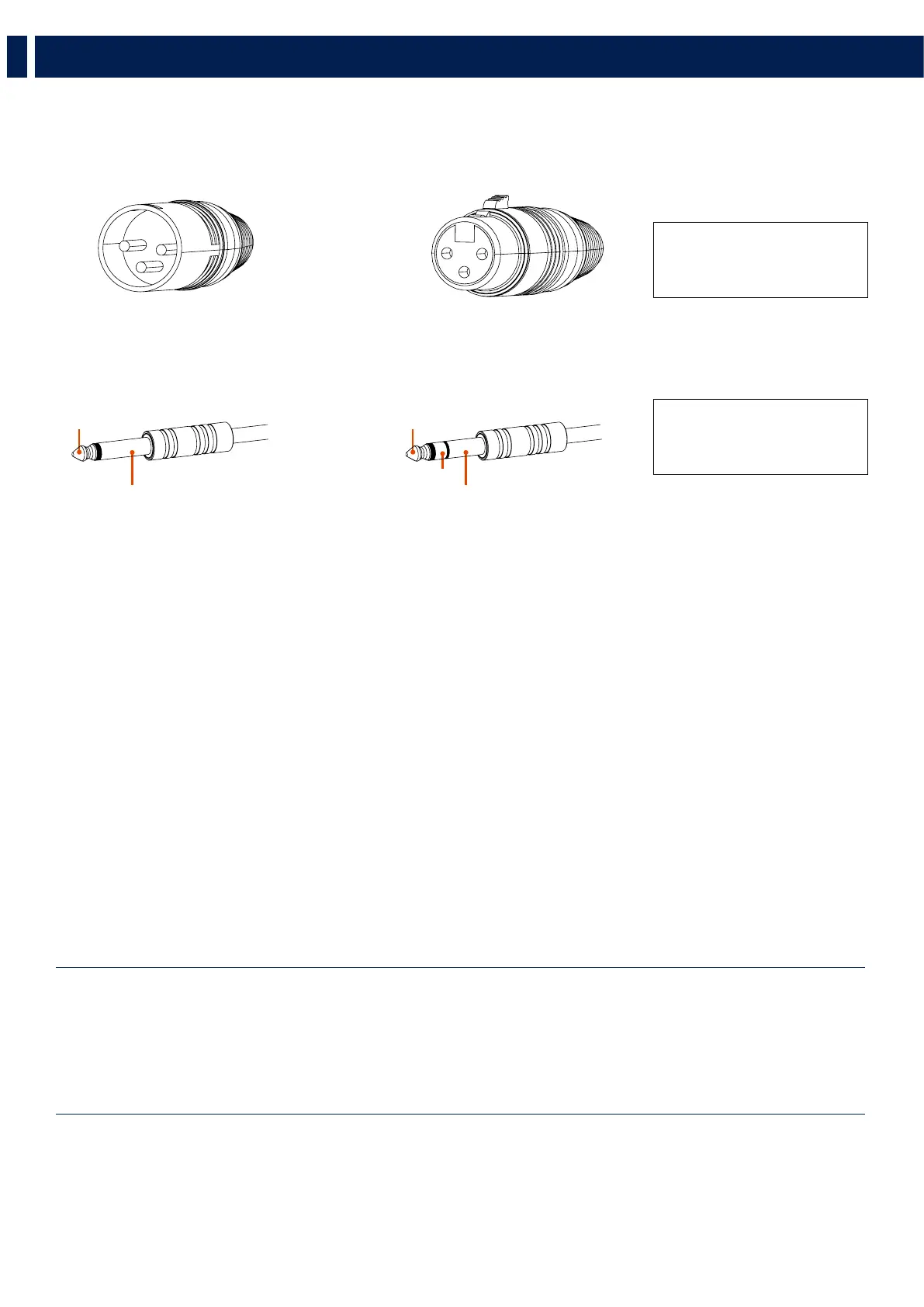

CONNETTORE MASCHIO XLR
Connessione bilanciata
22
11
33
CONNETTORE FEMMINA XLR
Connessione bilanciata
22
11
33
CONNETTORE JACK TRS
Connessione mono bilanciata
TIPTIP
RINGRING
SLEEVESLEEVE
CONNETTORE JACK TS
Connessione mono sbilanciata
TIPTIP
SLEEVESLEEVE
PIN 1 = TERRA (GROUND; SHIELD)
PIN 2 = LATO CALDO (HOT; +)
PIN 3 = LATO FREDDO (COLD; -)
SLEEVE = GROUND (SHIELD)
TIP = HOT (+)
RING = COLD (-)
