ITALIANO

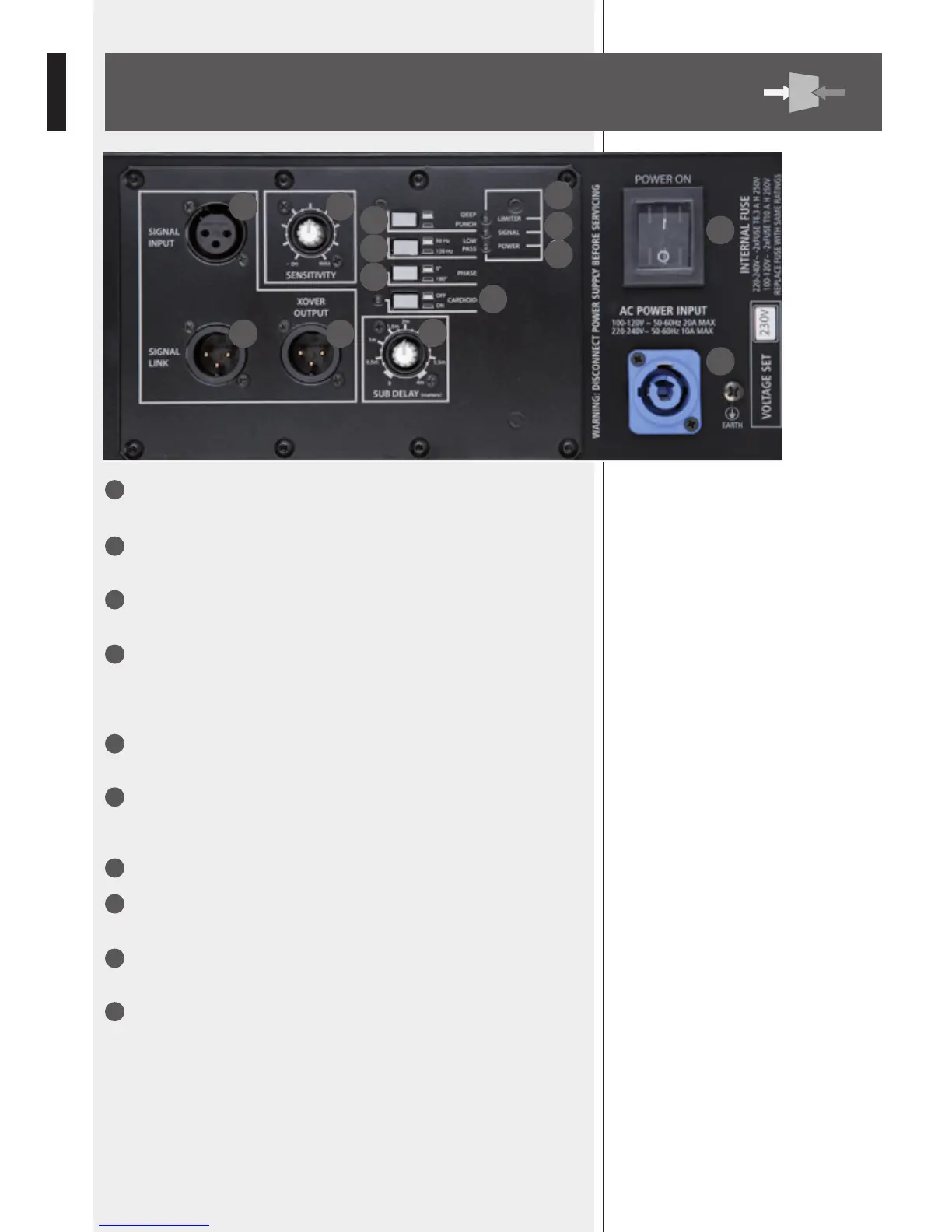

PANNELLO
POSTERIORE
1
INGRESSO XLR SEGNALE AUDIO (BAL/UNBAL). Il sistema accetta connettori di ingres-
so XLR femmina e segnali a livello linea da mixer o da alter sorgenti di segnale.
2
USCITA XLR SEGNALE AUDIO. L’uscita XLR maschio provvede una connessione in usci-
ta del segnale audio per connettere più diffusori allo stesso segnale.
3
USCITA XOVER SEGNALE AUDIO. Il connettore XLR maschio fornisce un uscita audio
passa-alto (24 dB/ottava) per diffusori satellite.
4
SENSIBILITÀ IN INGRESSO. Controlla il livello del segnale in ingresso all’amplificatore
di potenza. Il controllo varia da +∞ dBu (massima attenuazione) alla sensibilità –2 dBu
- MAX (massimo guadagno in ingresso). La sensibilità nella posizione centrale è +4 dBu
(livello nominale richiesto per ottenere la massima potenza dagli amplificatori).
5
DEEP - PUNCH. Questo pulsante commuta da equalizzazione DEEP (risposta lineare
fino a 30 Hz) a equalizzazione PUNCH (boost a 70 Hz).
6
XOVER 90/120 HZ. Questo pulsante fornisce una frequenza di crossover ad 60 Hz se
rilasciato, a 90 Hz se premuto. La stessa frequenza di crossover è disponibile per il satellite
all’uscita di segnale audio XOVER OUTPUT XLR.
7
ENCODER RITARDO TEMPORALE. Permette l’impostazione del ritardo temporale in metri.
8
POWER INDICATOR. Indicazione di alimentazione presente. Quando il diffusore è con-
nesso alla rete e l’interruttore in posizione ON il led si accende con colore VERDE.
9
SIGNAL INDICATOR. Il led di segnale si accende con colore VERDE se è presente se-
gnale audio all’ingresso XLR.
10
LIMIT INDICATOR. L’amplificatore è dotato di un circuito di compressore/limiter in
modo da prevenire il clipping dell’amplificatore o di sovrapilotare gli altoparlanti. Quando
il circuito di compressione è attivo il LED lampeggia con colore giallo. Quando il circuito
di soft clipping è attivo il LED lampeggia con colore ARANCIONE. È accettabile che il LED
lampeggi occasionalmente. Se il LED lampeggia frequentemente o si accende di continuo
ridurre il segnale in ingresso. L’amplificatore è dotato di un circuito di limiter RMS.
Il limiter RMS serve a proteggere i trasduttori. Se il circuito di protezione RMS è attivo il LED
si accende con colore ROSSO. Il diffusore non deve mai essere utilizzato con il LED ROSSO
acceso in modo continuo, operare a lungo con il led rosso acceso può causare danni al
diffusore.
1
6
11
12
2 3
4
5
7
8
9
10
13
14
