es
► Enjuaguedelcartuchodeltro
⇒ Dirija la manguera de enjuague a un recipiente adecuado (p. ej., un cubo) o a un desagüe.
⇒ Abra la válvula de enjuague (5) (OPEN, g. 3).
⇒ Abra el suministro de agua.
 ¡Encuantoseintroduzcaelcartuchodeltro,comenzaráasaliraguadelamangueradeenjua-
gue!
⇒ Introduzca el cartucho de ltro en el cabezal de ltración.
 InserteelcartuchodeltroconlamarcadeidenticaciónenlamarcadeinserciónA(g.5)y
gíreloatopehastaalcanzarlamarcadefuncionamientoB(g.5).
⇒ Ventile y enjuague el cartucho de ltro.
- Cartucho de ltro M: dejar correr 5 l de agua como mínimo
- Cartucho de ltro L: dejar correr 10 l de agua como mínimo
⇒ Cierre la válvula de enjuague (5) (CLOSE, g. 4).
⇒ Tras instalar por primera vez el sistema de ltración, evacúe el aire de la manguera de salida de agua y
del POWER steamer 2 y enjuague ambos componentes con al menos 2 litros de agua. Para ello, abra
la abertura de revisión del POWER steamer 2 y ejecute el programa de enjuague 3 veces (ver manual
de instrucciones del POWER steamer 2).
 Traslainstalacióndelsistemaylainserciónoelreemplazodeuncartuchodeltro,compruebela
estanqueidad de todos los componentes. No deben producirse fugas de agua en ningún área.

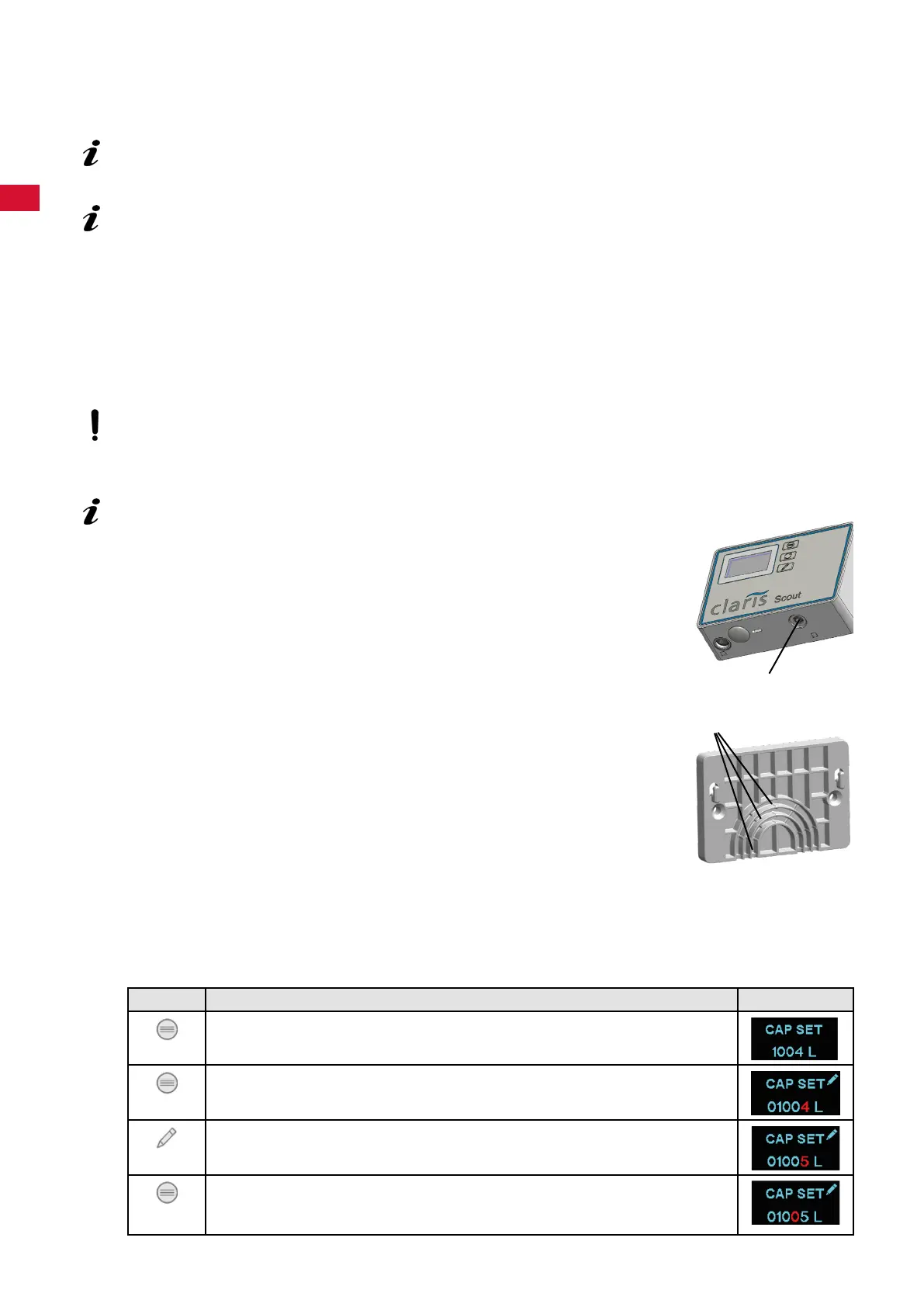

4.2 Instalación de la unidad de programación y visualización
 ¡Paraelfuncionamientodelaunidaddeprogramaciónyvisualizaciónnecesita2bateríasdetipo
AA,quenoseincluyenenelvolumendesuministro!
La unidad de programación y visualización puede jarse opcionalmente con la
montura (11) en el cabezal de ltración (2) de la unidad de ltración o jarse a
una pared con el soporte de pared adjunto (12).
⇒ Coloque la montura (11) sobre el cabezal de ltración (2) y hágala encajar.
o
⇒ Atornille el soporte de pared con rmeza a la pared utilizando tornillos adecua-
dos de cabeza plana con un diámetro máximo de vástago de 4 mm o con los
puntos adhesivos del lado posterior.
⇒ Abra el compartimento de las pilas e introduzca 2 pilas de tipo AA.
⇒ Asegúrese de la polaridad correcta.
⇒ Enganche la unidad de programación y visualización en la montura.
⇒ Introduzca el cable de conexión de la unidad sensora en la toma (20).
Durante el montaje con el soporte de pared, se puede introducir el cable de cone-
xión en el pasacables (21) para evitar que la clavija de conexión se desconecte
de forma involuntaria.
4.2.1 Introduccióndelacapacidaddelltro/puestaacerodelcontador
⇒ Determine la capacidad del cartucho de ltro utilizado para la dureza de carbonato existente en el lugar
(ver tabla del apartado "Instalación").
⇒ Introduzca la capacidad:
Botón Indicación
Pulse el botón “MENU” hasta que aparezca CAP SET.
- Se muestra la “capacidad del ltro ajustada”.
Mantenga pulsado el botón “MENU” durante unos 5 segundos.
- La cifra activa parpadea.
Pulse el botón “MODIFY”:
- Ajuste la cifra activa.
Pulse el botón “MENU”:
- La cifra activa se conrma y se pasa a la cifra siguiente.
- La cifra activa parpadea (repita el proceso hasta la última cifra).
20
21
- 4 -
