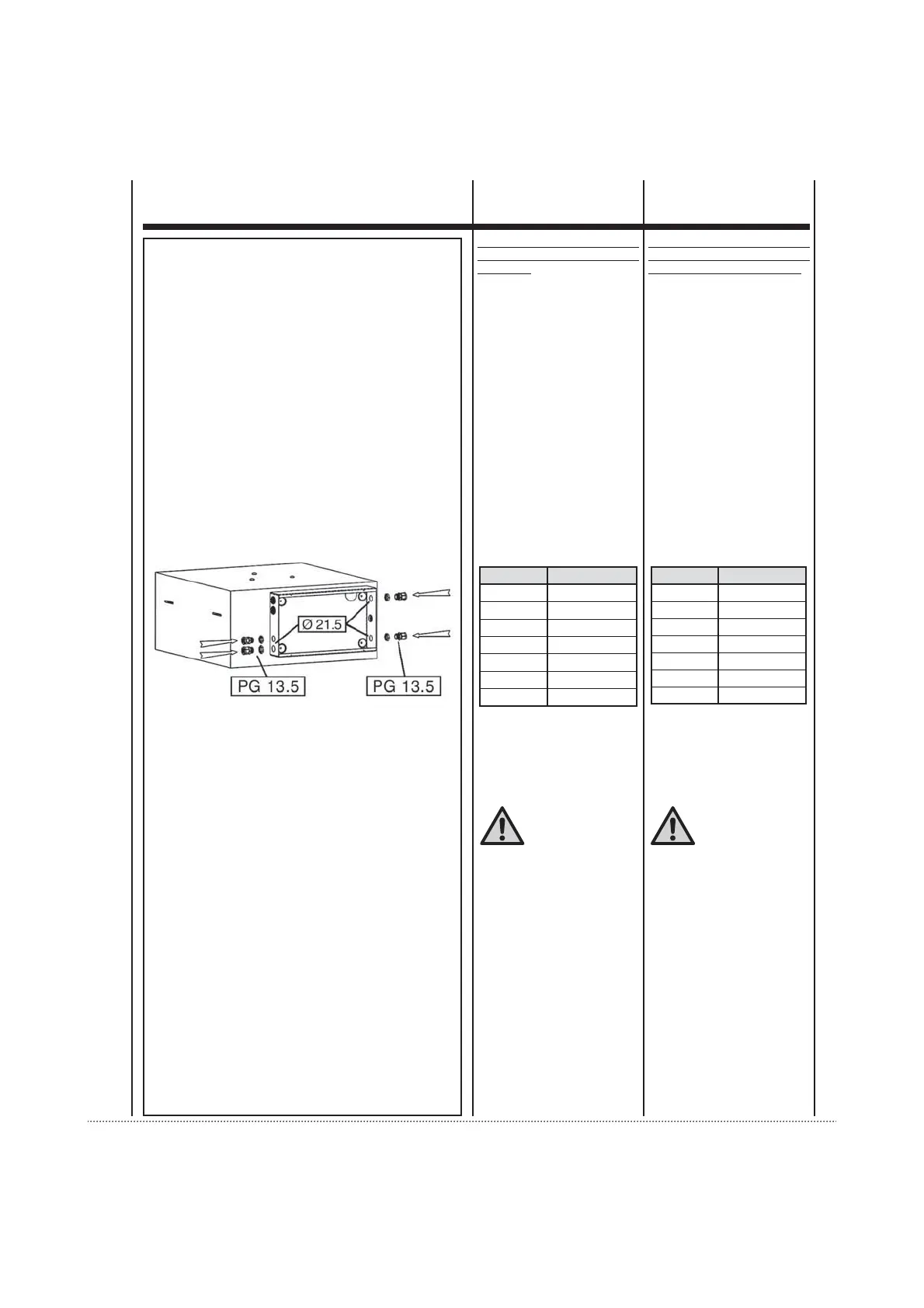

COLLEGAMENTI
ELETTRICI
Effettuare i collegamenti elettrici
secondo le leggi e le norme nazio-
nali vigenti.
Gli schemi elettrici non prendono
in considerazione la messa a terra
o altri tipi di protezione elettrica pre-
visti da norme, regolamenti, codici
e standard locali o dall’azienda lo-
cale di fornitura dell’energia elettrica.
Prima di installare il ventilconvet-
tore verificare che la tensione no-
minale di alimentazione sia di
230V - 50 Hz.
L’alimentazione elettrica è sempre
collegata ai morsetti L, N e PE del-
la scheda.
La potenza massima assorbita per
il funzionamento alla tensione di
230 V c.a. è indicata nella tabella
seguente:
Assicurarsi che l’impianto elettrico
sia adatto ad erogare, oltre alla
corrente di esercizio richiesta dal
ventilconvettore, anche la corrente
necessaria per alimentare elettro-
domestici ed apparecchi già in uso.
  .EL CASO DI ABBINA
  MENTODEL6ENTILCON
vettore Cassette con
regolatori elettronici occorre te-
NEREASSOLUTAMENTEINCONSIDE
RAZIONEIVALORIDITENSIONEPRE
SENTISUI TERMINALIDELLAUTOTRA
SFORMATORETENSIONITRASFORMATE
DIRITORNO$ETTIVALORIPOSSONO
RAGGIUNGEREI6AC
A monte dell’unità prevedere un in-
terruttore onnipolare con distanza
minima dei contatti di 3,5 mm.
Occorre sempre effettuare la mes-
sa a terra dell’unità.
Togliere sempre l’alimentazione
elettrica prima di accedere alla
macchina.
,ASEZIONEMINIMADEICONDUT
TORIÒMM
2
ELECTRICAL CON-
NECTIONS
Perform electrical connections in
accordance with laws and regulations
in force in the country concerned.
The wiring diagrams do not address
protective grounding or other electrical
protection which will be required
under local rules, regulations, codes
and standards or by the local electricity
supplier.
Before installing the fan coil, make
sure the rated voltage of the power
supply is 230V - 50 Hz.
The power supply is always connected
to terminals L, N and PE on the
board.
Maximum power consumption for
230 VAC mains power operation is
as follows:
Make sure that, in addition to supplying
the working current required by the
fan coil, the mains electrical supply
is also able to supply the current
necessary to operate other house-
hold appliances and units.
If using the Cassette
fan coils with elec-
tronic controllers, the
voltage values at the auto-
TRANSFORMER TERMINALS MUST BE
KEPTINCONSIDERATIONTRANSFORMER
RETURNVOLTAGES
4HESEVALUESMAYREACH6AC
Upstream of the unit, fi t an omnipolar
switch with minimum contact distance
of 3,5 mm.
The unit must always be earthed.
Always disconnect the electrical
power supply before opening the
unit.
The minimum cross section of
THEELECTRICWIRESISMM
2
Modello
DIVA 20
DIVA 30
DIVA 32-40
DIVA 42-50
DIVA 60
DIVA 80-90
DIVA 92-110
Assorbimento A
0,27
0,20
0,32
0,45
0,36
0,53
0,74
DIVA 20
DIVA 30
DIVA 32-40
DIVA 42-50
DIVA 60
DIVA 80-90
DIVA 92-110
0,27
0,20
0,32
0,45
0,36
0,53
0,74
Model Absorbtion A
