16
F
160
303
296
320

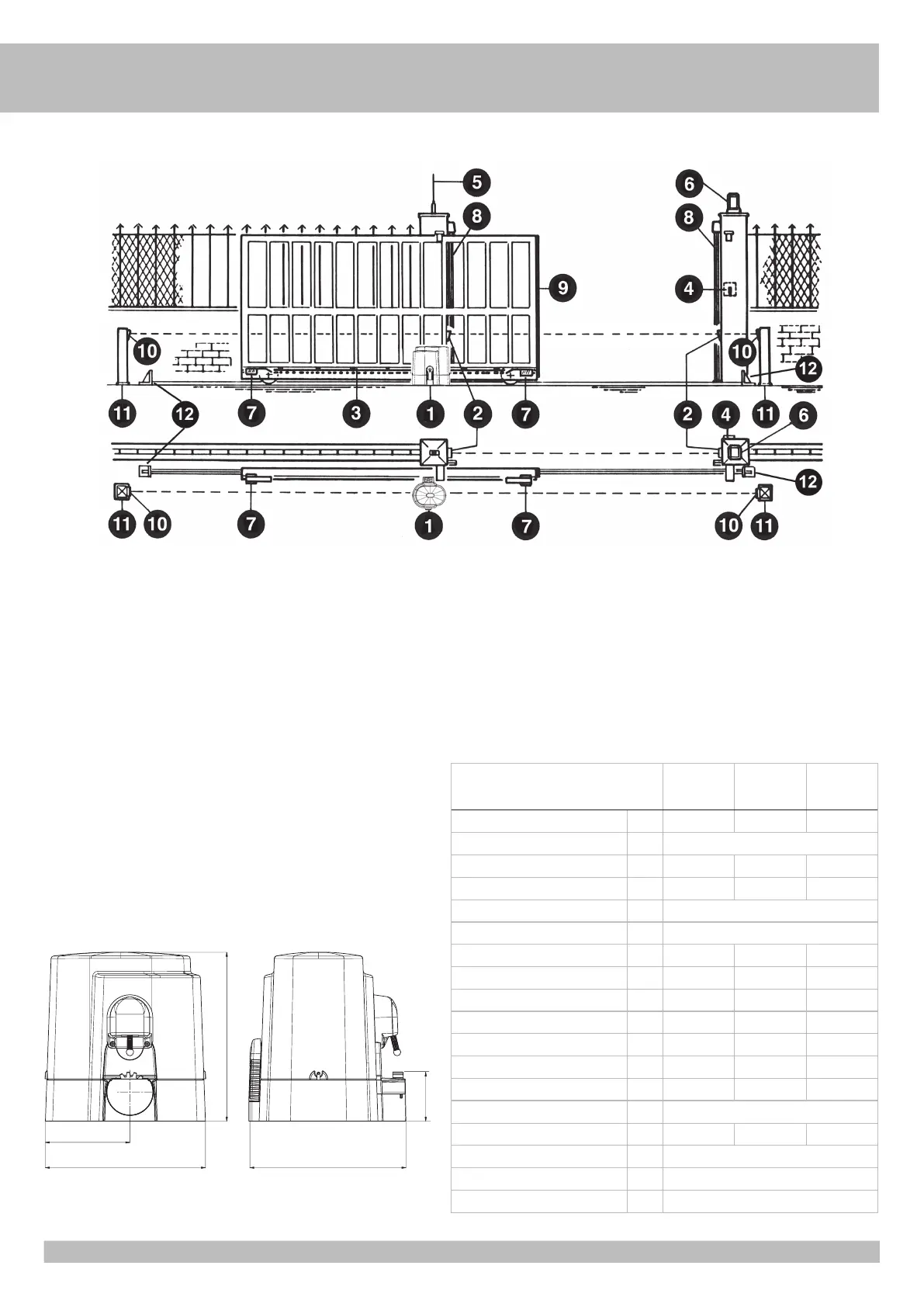

1 - Opérateur K
2 - Photocellules extérieures
3 - Crémaillère Module 4
4 - Sélecteur à clé
5 - Antenne radio
6 - Feu clignotant
7 - Limiteurs de course (cames)
8 - Nervure mécanique
9 - Nervure pneumatique ou «Photonervure»
10 - Photocellules intérieures
11 - Potelets de support pour photocellules
12 - Arrêts mécaniques
Mesures en mm
1
SCHÉMA DÉTAILLÉ DE L’INSTALLATION
CARACTERISTIQUES
TECHNIQUES
K800
PLUS
K1400
PLUS
K2200
PLUS
Poids maxi du portail kg 800 1400 2200
Vitesse de traction m/s. 0,155/0,18
Force maxi de poussée N 600 790 1150
Couple maxi Nm 20,4 27 39
Module crémaillère 4
Alimentation et frequence 230V~ 50/60Hz
Puissance moteur W 287/262 257/314 247/311
Absorption A 1,38/1,19 1,18/1,44 1,1/1,62
Condensateur µF 12,5 12,5 16
Cycles normatifs n° 7 - 38s/2s 8 - 64s/2s
12/7 - 64s/2s
Cycles conseillés par jour n° 300 400 500
Service 50% 70% 70%
Cycles consécutifs garantis n° 8/6m 15/10m 15/10m
Type d’huile COMLUBE LHITGREASE EP/GR.2
Poids maximum kg 10,5 12,3 14
Bruit db <70
Temperature de travail °C -10 ÷ +55°C
Indìce de protection IP 44
CARACTÉRISTIQUES TECHNIQUES
Opérateurs irréversibles pour portails coulissants dont le poids maximal est
de 2200 kg.
Grâce à l’irréversibilité de cet opérateur, le portail ne nécessite aucun type de serrure
électrique pour une fermeture efficace.
Le moteur est protégé par une sonde thermique, qui interrompt momentanément le
mouvement en cas de non-utilisation prolongée.
