13

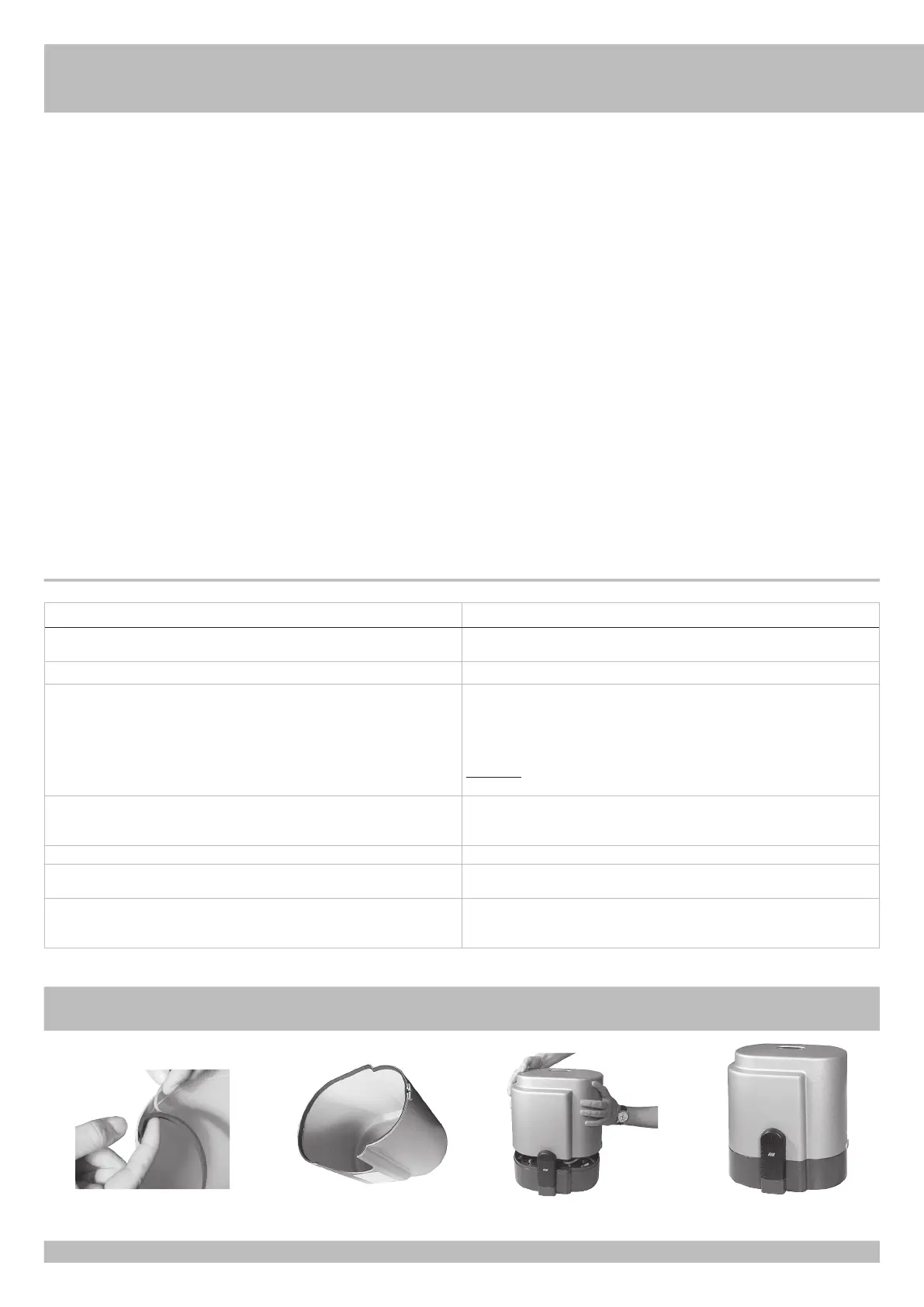

DIFETTO SOLUZIONE
Dopo aver effettuato i vari collegamenti e aver dato tensione, tutti i led sono spenti. Verificare l’integrità dei fusibili F1 e F2.
In caso di fusibile interrotto usarne solo di valore adeguato F2 = 5A F1 = 100mA.
Il motore apre e chiude, ma non ha forza e si muove lentamente.
Verificare la regolazione dei trimmers TORQUE e LOW SPEED.
Il cancello esegue l’apertura, ma non chiude dopo il tempo impostato.
Accertarsi di avere settato il DIP 3 in ON.
Pulsante K BUTTON sempre inserito in modalità di funzionamento automatico (DIP 5 OFF).
Sostituire pulsante o switch del selettore.
Autotest costa fallito => verificare i collegamenti tra quadro elettronico e alimentatore per
coste.
Attenzione: se non si sta utilizzando un alimentatore per le coste, il DIP 12 deve essere in
posizione OFF.
Il cancello non apre e non chiude azionando i vari pulsanti APRE-CHIUDE-K-RADIO. Contatto costa sicurezza guasto.
Contatto fotocellule guasto con DIP 6 OFF.
Sistemare o sostituire il relativo contatto.
Motore con encoder (DIP n° 7 in On) abilitato. Il cancello apre e chiude solo per brevi tratti. Verificare collegamento encoder, eventualmente sostituire.
Azionando i pulsanti K o CHIUDE, il cancello non esegue nessun movimento. Impulso K o CHIUDE sempre inserito.
Controllare e sostituire eventuali pulsanti o micro-interruttori del selettore.
La fase di rallentamento non viene eseguita Accertarsi che il DIP 9 sia in posizione OFF (rallentamento abilitato).
Eseguire l’apprendimento dei tempi tramite procedura con DIP 2.
Verificare regolazione trimmer LOW SPEED.
Applicare la guarnizione
Guarnizione applicata
Motore pronto
Chiudere il carter
OPERAZIONE FINALE - La guarnizione deve essere applicata solo al termine dell’installazione, prima di rimontare il carter.
I
autocontrollo ad ogni avvio di marcia.
RISOLUZIONE PROBLEMI
Dopo aver effettuato tutti i collegamenti seguendo attentamente lo schema ed aver
posizionato il cancello in posizione intermedia, verificare la corretta accensione dei led DL2,
DL3, DL4, DL5, DL8.
In caso di mancata accensione dei led, sempre con cancello in posizione intermedia,verificare
quanto segue e sostituire eventuali componenti guasti.
DL2 spento Pulsante stop guasto
DL3 spento Finecorsa ferma apertura guasto
DL4 spento Finecorsa ferma chiusura guasto
DL5 spento Fotocellule guaste
DL8 spento Costa sicurezza guasta (In caso la costa non sia collegata, eseguire il
ponticello fra Com e Edge).
Durante il funzionamento a uomo presente, con DIP n° 1 in ON, verificare che durante
l’apertura si accenda il led DL6 e che durante la chiusura si accenda il led DL7.
In caso contrario, invertire i morsetti V e W sulla morsettiera del motore.
