RIB K800 Plus - Page 52

52
E
S

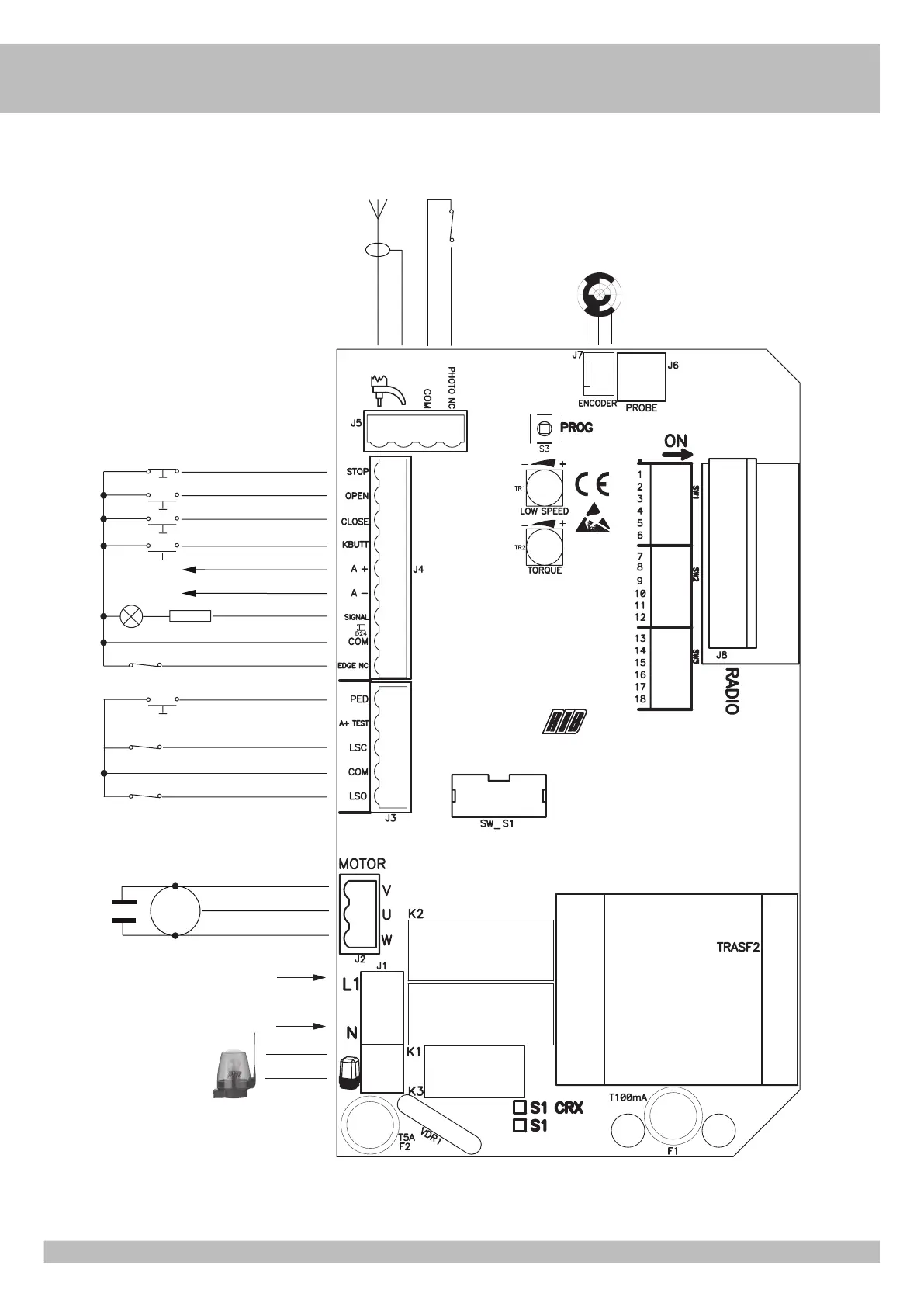

CONEXIONES ELÉCTRICAS
S1-CRX còd. AC07097
CIERRA
ABRE
COMÚN
M
ALIMENTACIÓN
230Vac 50 Hz
INTERMITENTE
230Vac 40W
FINAL DE CARRERA ABRE
FINAL DE CARRERA CIERRA
PEATONAL
ABRE
STOP
CIERRA
PASO PASO
24Vdc 0,4A ± 15%
LED
R=2,2K 1/4W
COMÚN
COSTAS
ANTENA
MASA ANTENA
COMÚN
FOTOCÉLULAS
ENCODER
