RIB RAPID N - Collegamenti Elettrici

10
I

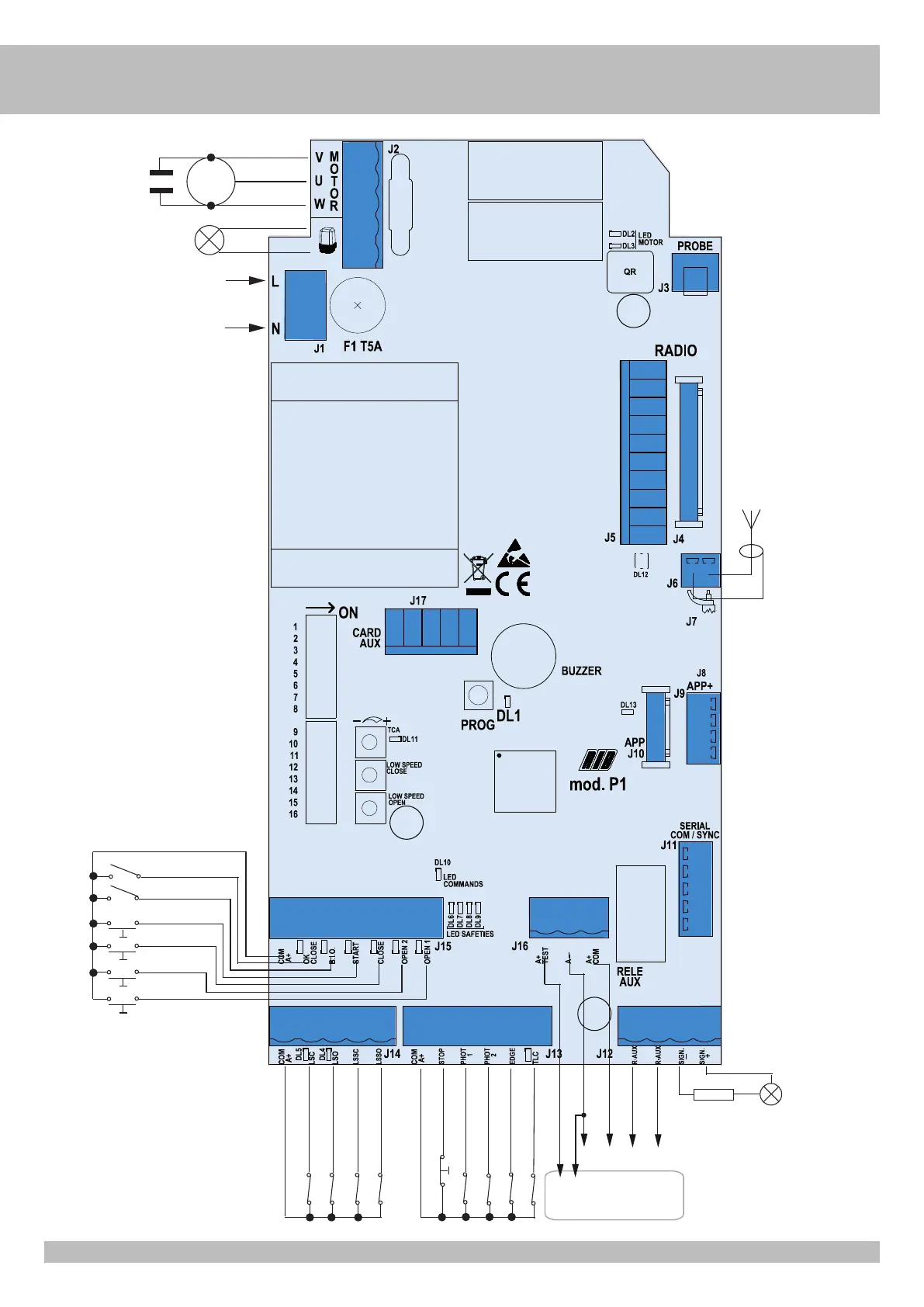

COLLEGAMENTI ELETTRICI
P1 cod. AC08086 230 V 50/60 Hz
P1 cod. AC08087 120 V 60 Hz
M
ANTENNA
433 MHz
SCHERMATURA
CAVO
D’ANTENNA
CHIUDE
APRE
COMUNE
LAMPEGGIATORE
230Vac 40W
ALIMENTAZIONE
230Vac 50 Hz
OROLOGIO
OPEN 2
CHIUDE
OK CLOSE
IMPULSO SINGOLO
OPEN 1
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
A+TEST / A-
AUTOTEST
FOTOCELLULE
LED
R=2,2K 1/4W
FINECORSA CHIUSURA
FINECORSA APERTURA
FINECORSA RALL. CHIUDE
FINECORSA RALL. APRE
COMUNE COMUNE
COMUNE
COMUNE
FOTOCELLULA 1
STOP
SENSORE MAGNETICO ENTRATA
FOTOCELLULA 2
COSTA
700 W MAX
