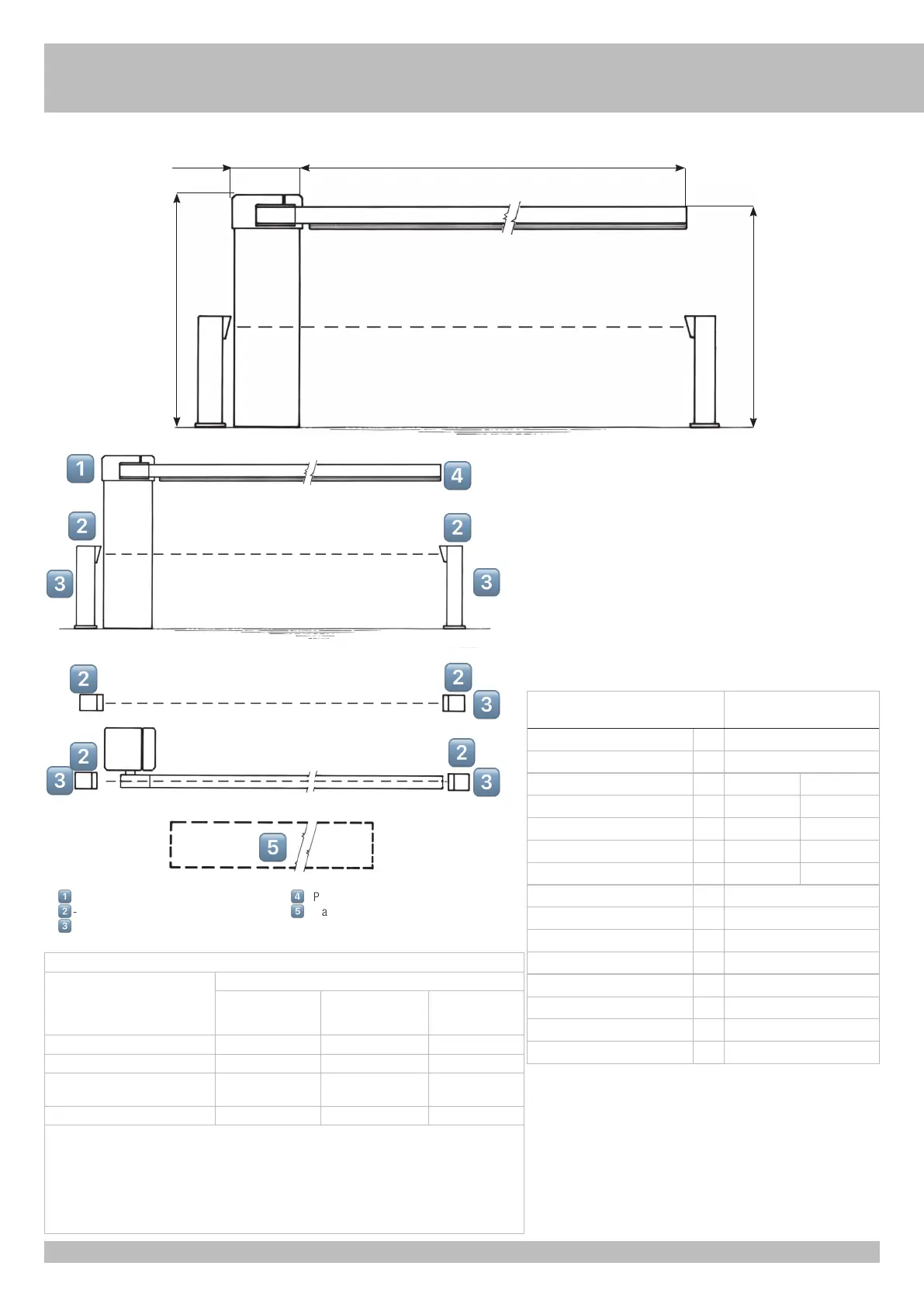

ANLAGEN LAY-OUT
1
TECHNISCHE EIGENSCHAFTEN
Nicht umkehrbares Apparat, beideseitiger Betrieb, mit zusammengebauter
Zentrale, bedient intensiverweise Schranke ab 3 bis 6 m.
Die Säule ist mit Kataphoresis und mit wärmehärtender Lackierung beschützt.
Der Schrankenbaum kann als Einzelstück geliefert werden oder, sollten hohe
Gegenstände die Öffnungsbewegung des Schrankes verhindern, ist es möglich,
nach vorheriger Angabe der Höhe solcher Gegenstände vom Boden her, ihn in
der geknickerter Version zu bekommen.
Der Schrankenbaum mit RIB Profil wurde so konstruiert, dass man an ihn eine
Photozellen Sicherheitskontaktleiste hinzufügen kann.
Anmerkung: Man muss die Eigenschaften der Schranke mit den geltenden
Gesetzen und Vorschriften in Einklang bringen.
FIXIERUNG RAPID N
Nach Zementeinbettung des Sockels in einer günstigen Position, die Schranke
RAPID N mit den beigepackten Schrauben und einem Inbusschlüßel SW 19
montieren.
Abmessungen
in mm
280x300
6000
1065
1000
TECHNISCHE
EIGENSCHAFTEN
RAPID N
Max. Baumlänge m 6
Öffnungszeit s 6
Stromspannung und frequenz 230V~ 50Hz 220V~ 60Hz
Motorleistung W 242 285
Stromaufnahme A 1,07 1,31
Kondensator
µF 10 10
Max. Drehmoment Nm 155 141
Normative Zyklen n° 2400 - 6s/2s
Zyklen rieten einem Tag n° 1500 für 3-4-5-6 m schranken
Service % 100
Garantierte nachfolgende Zyklen n° 1500 für 3-4-5-6 m schranken
Ölsorte SHELL OMALA S2 G100
Motorgewicht kg 62
Betriebstemperatur °C -10 ÷ +55
Schutzart IP IP 54
Komponenten zur Installation nach der Norm EN 12453
BEFEHLSTYP
ANWENDUNG DER SCHLIESSUNG
Erfahrene Personen
(außerhalb des
öffentlichen Bereichs*)
Erfahrene Personen
(öffentlicher Bereich)
Nicht fachkundige
Personen
Gedrückt halten A B nicht möglich
Impulsiv - in Sicht (z.B. Wandtaster) C oder E C oder E C und D, oder E
impulsiv - außer Sichtweite (z.B.
Fernbedienung)
C oder E C und D, oder E C und D, oder E
automatisch C und D, oder E C und D, oder E C und D, oder E
* Ein typisches Beispiel sind jene Türen, die keinen öffentlichen Zugang haben
A: Gedrückt halten Befehl, wie mit Wandtaster z.B: Kode ACG2013
B: Gedrückt halten Befehl, wie mit Schlüsselschalter z.B: Kode ACG1010
C: Einstellung der Motor- oder Fotozellenkraft zur Einhaltung der Aufprallkräfte, wie in Anhang A angegeben.
D: Kontaktleiste und /oder andere zusätzliche Geräte, um die Wahrscheinlichkeit eines Kontakts mit der
Tür zu verringern
E: Geräte, die so installiert sind, dass eine Person nicht von der Tür berührt werden kann.
- RAPID N Schranke
- Photozellen
- Verzinkte Metallsäule als Photozellenträger
- Photozellen Sicherheitskontaktleiste
- Magnetschleife
