61
E
S

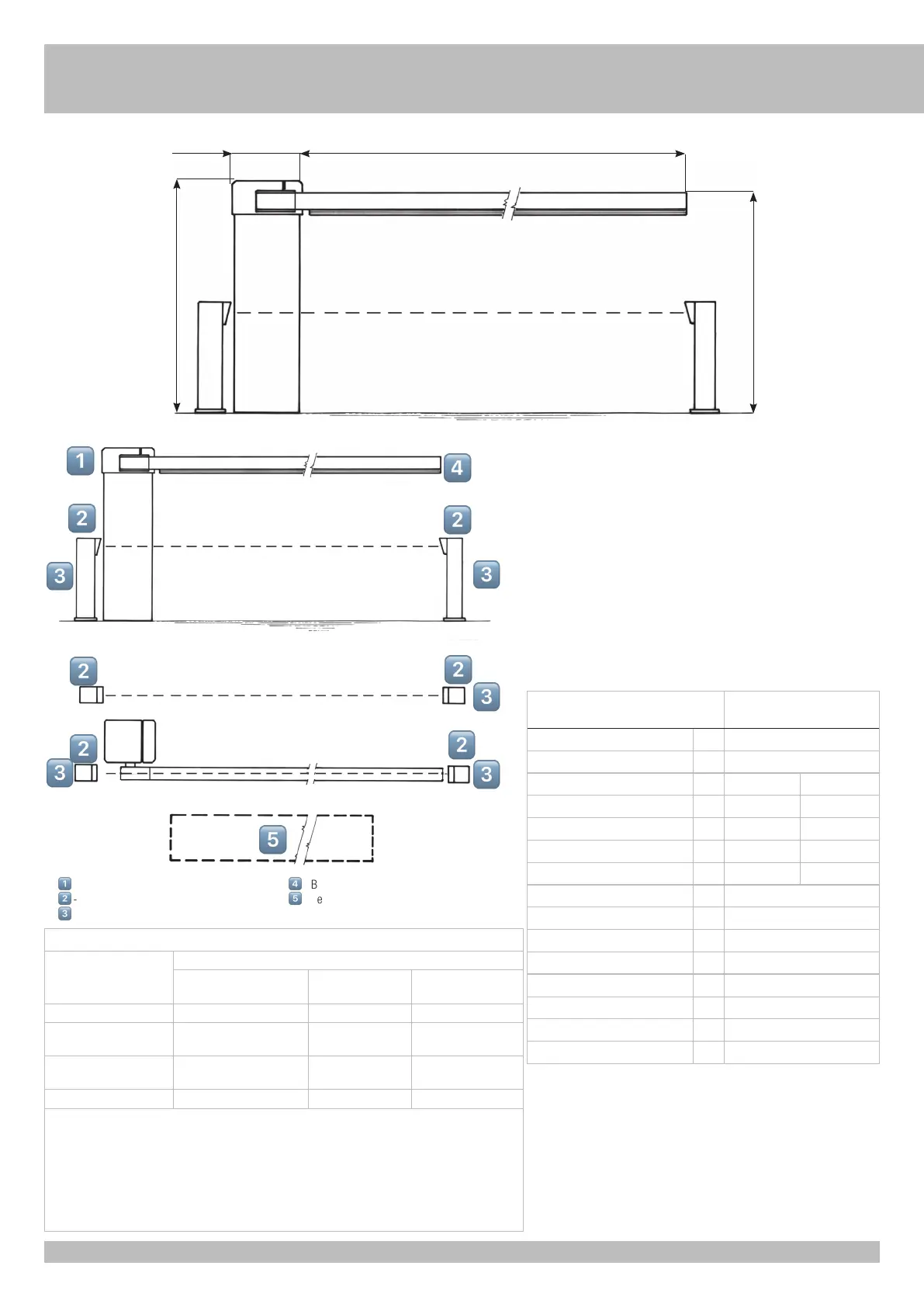

DISPOSICIÒN DE LA INSTALACIÒN
1
CARACTERÍSTICAS TÉCNICAS
Operador no invertible ambidextro, con central anexa, utilizado para accionar
intensivamente barras de 3 hasta 6 m.
La columna està protegida con cataforesis y barnizadura termoendureciente.
La pluma puede ser de una sola pieza o, en caso de haber obstáculos encima
de la barrera, articulado. En este caso, especificar la altura del obstáculo desde
el suelo.
La pluma de la barrera viene preparada para la instalación de una banda
fotoeléctrica.
N.B. Es obligatorio adecuar las características de la barrera a las normas y
leyes vigentes.
FIJACIÓN DE RAPID N
Una vez cementada la base en la posición elegida (cód. ACG8110), fijar a ella
la barrera RAPID N con las tuercas respectivas, utilizando una llave hexagonal
Nº 19.
Medidas en
mm
280x300
6000
1065
1000
CARACTERÍSTICAS
TÉCNICAS
RAPID N
Longitud máxima de la asta m 6
Tiempo de apertura s 6
Alimentación y frecuencia 230V~ 50Hz 220V~ 60Hz
Potencia del motor W 242 285
Absorción A 1,07 1,31
Condensador
µF 10 10
Par máx. sobre el eje porta-asta Nm 155 141
Ciclos normativos n° 2400 - 6s/2s
Ciclos diarios sugeridos n° 1500 para hasta 3-4-5-6 m
Servicio % 100
Ciclos garantizados n° 1500 para hasta 3-4-5-6 m
Lubricación SHELL OMALA S2 G100
Peso máx. kg 62
Temperatura °C -10 ÷ +55
Grado de protección IP 54
Componentes a instalar según la norma EN 12453
TYPO DE MANDO
USO DEL CIERRE
Personas expertas
(fuera de un área pública*)
Personas expertas
(área pública)
Personas no expertas
mantenido A B non posivel
impulsivo - a la vista
(por ejemplo, botón)
C o E C o E C e D, o E
impulsivo: no a la vista
(p.e.: mando a distancia)
C o E C e D, o E C e D, o E
automatico C e D, o E C e D, o E C e D, o E
*ejemplo típico son los cierres que no tienen acceso a la calle pública.
A: Comando con acción mantenida, a través del pulsador de mando p.e.: cod. ACG2013
B: Comando con acción mantenida, a través del selector de llave. p.e.: cod. ACG1010
C: Regulacion de la fuerza del motor o fotocélulas para respetar las fuerzas de impacto como se indica
en el Anexo A
D: Bandas de seguridas como cód. ACG3010 y/o otros dispositivos adicionales para reducir la
probabilidad de contacto con la puerta.
E: Dispositivos instalados de tal manera que una persona no pueda ser tocada por la puerta.
- Barrera RAPID N
- Fotocélulas de seguridad
- Columna para fotocélulas
- Banda de seguridad con fotocélulas
- Sensor magnético
2
