RIB RAPID N - Conexiones Eléctricas

66
E
S

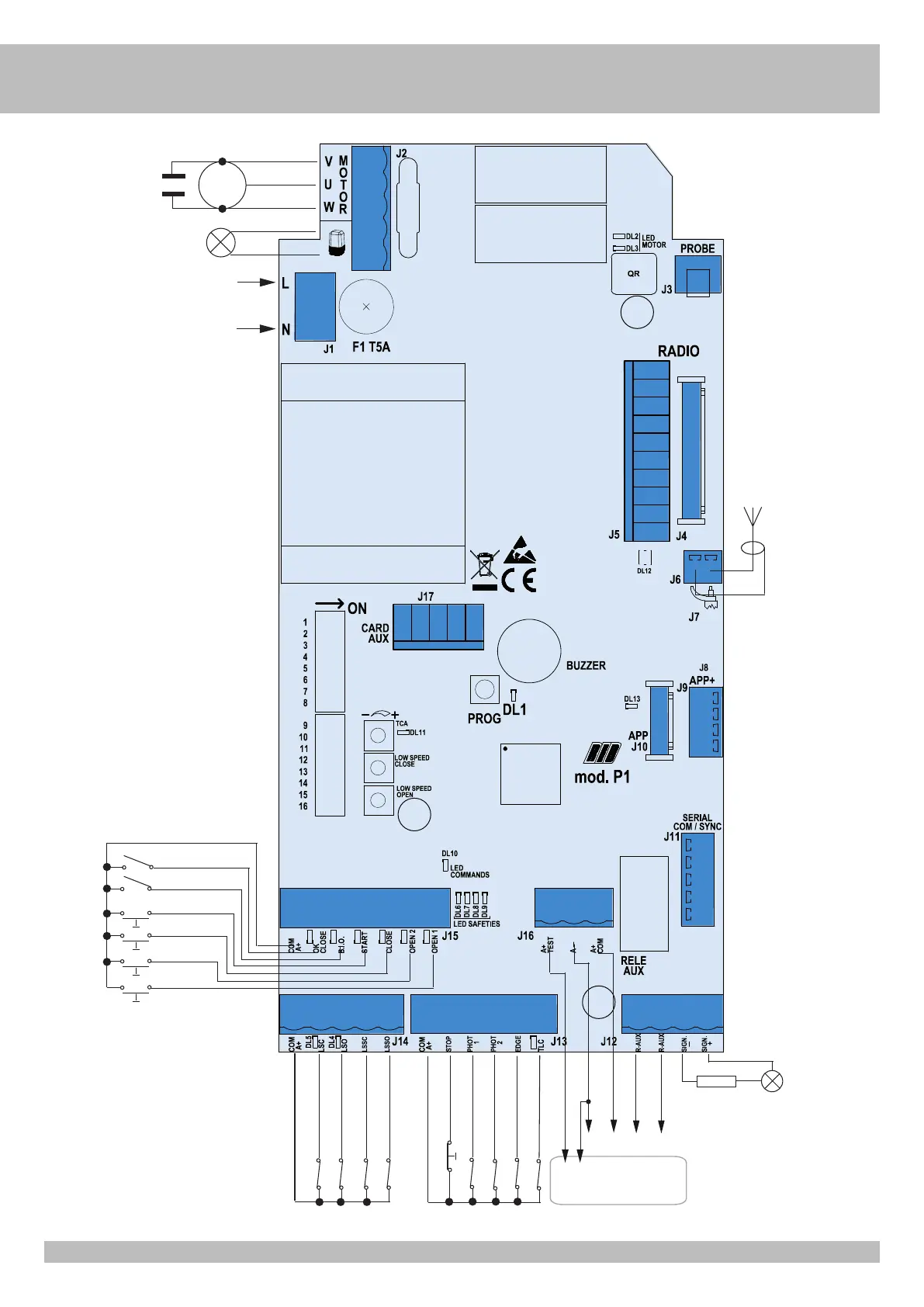

CONEXIONES ELÉCTRICAS
M
ANTENA
433 MHz
ARMADURA
ANTENA
CIERRE
ABRE
COMÚN
INTERMITENTE
230Vac 40W
ALIMENTACIÓN
230Vac 50 Hz
RELOJ
ABRE
2
CIERRE
OK CIERRE
SOLO COMANDO
ABRE
1
24Vdc 0,4A ±15%
24Vdc 0,4A ±15%
A+TEST / A-
AUTOPRUEBA
FOTOCÉLULAS
LED
R=2,2K 1/4W
FINAL DE CARRERA CIERRE
FINAL DE CARRERA APERTURA
FINAL DE CARRERA CIERRE LENTA
FINAL DE CARRERA APERTURA LENTA
COMÚN
FOTOCÉLULAS
1
STOP
SENSOR MAGNÉTICO - ENTRADA
FOTOCÉLULAS 2
BANDA
COMÚN
COMÚN
COMÚN
700 W MAX
P1 code AC08086 230 V 50/60 Hz
P1 code AC08087 120 V 60 Hz
