CARATTERISTICHE TECNICHE
Operatore irreversibile ambidestro, con centrale incorporata, utilizzato per
movimentare in modo intensivo aste lunghe da 3 a 6 m.
La colonna è protetta con cataforesi e verniciatura termoindurente.
L’asta della barriera può essere fornita in un unico pezzo, oppure in caso di
ostacoli superiori riscontrabili durante la corsa, è possibile richiederla snodata
specificando l’altezza dell’ostacolo dal pavimento.
L’asta della barriera con profilo RIB è predisposta per l’inserimento di una costa
a fotocellula.
N.B. È obbligatorio uniformare le caratteristiche dell’impianto alle norme e
leggi vigenti.
FISSAGGIO RAPID N
Dopo aver cementato il basamento di fissaggio (cod. ACG8110) nella posizione
ritenuta ideale, procedere nel fissaggio della RAPID N utilizzando i dadi in
dotazione e una chiave esagonale n° 19.
Misure in
mm

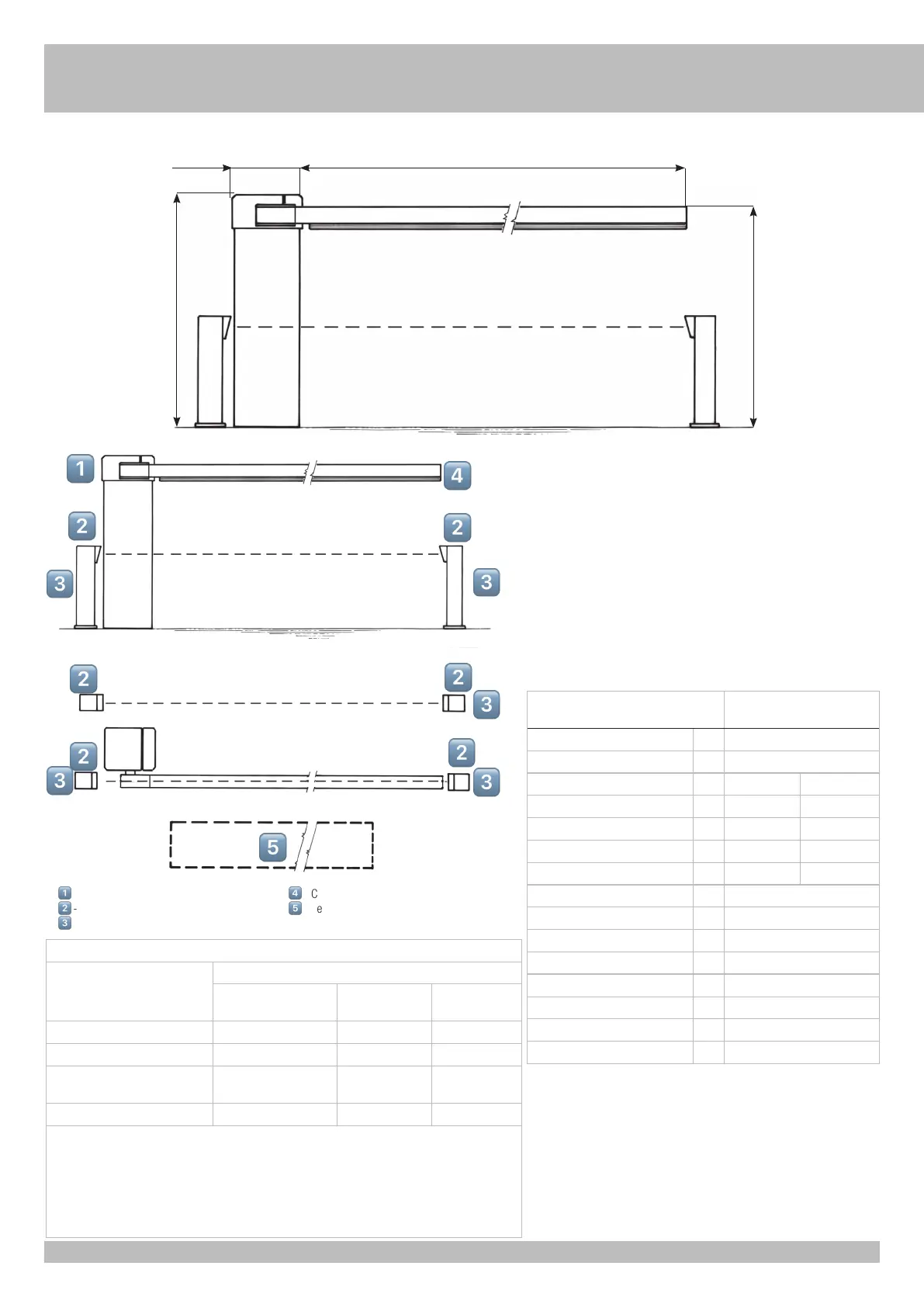

LAYOUT IMPIANTO
CARATTERISTICHE
TECNICHE
RAPID N
Lunghezza max. asta m 6
Tempo di apertura s 6
Alimentazione e frequenza 230V~ 50Hz 220V~ 60Hz
Potenza motore W 242 285
Assorbimento A 1,07 1,31
Condensatore
µF 10 10
Coppia max sull’albero porta asta Nm 155 141
Cicli normativi n° 2400 - 6s/2s
Cicli consigliati al giorno n° 1500 per aste 3-4-5-6 m
Servizio % 100
Cicli consecutivi garantiti n° 1500 per aste 3-4-5-6 m
Tipo di olio SHELL OMALA S2 G100
Peso max kg 62
Temperatura di lavoro °C -10 ÷ +55
Grado di protezione IP 54
I
Componenti da installare secondo la norma EN 12453
TIPO DI COMANDO
USO DELLA CHIUSURA
Persone esperte
(fuori da area pubblica*)
Persone esperte
(area pubblica)
Persone
non esperte
mantenuto A B non possibile
impulsivo - in vista (es. pulsante) C o E C o E C e D, o E
impulsivo - non in vista
(es. telecomando)
C o E C e D, o E C e D, o E
automatico C e D, o E C e D, o E C e D, o E
* esempio tipico sono le chiusure che non accedono alla pubblica via.
A: Comando ad azione mantenuta, tramite Pulsantiera es: cod. ACG2013
B: Comando ad azione mantenuta, tramite Selettore a chiave es: cod. ACG1010
C: Regolazione della forza del motore o fotocellule per rispettare forze d’impatto come indicato in Annex
A
D: Coste e/o altri dispositivi supplementari per ridurre la probabilità di contatto con la porta.
E: Dispositivi installati in modo tale che una persona non possa essere toccata dalla porta.
- Barriera RAPID N
- Fotocellule di sicurezza
- Colonnina porta fotocellula zincata
- Costa a fotocellula
- Sensore magnetico
