RIB RAPID N - Page 16

16
I

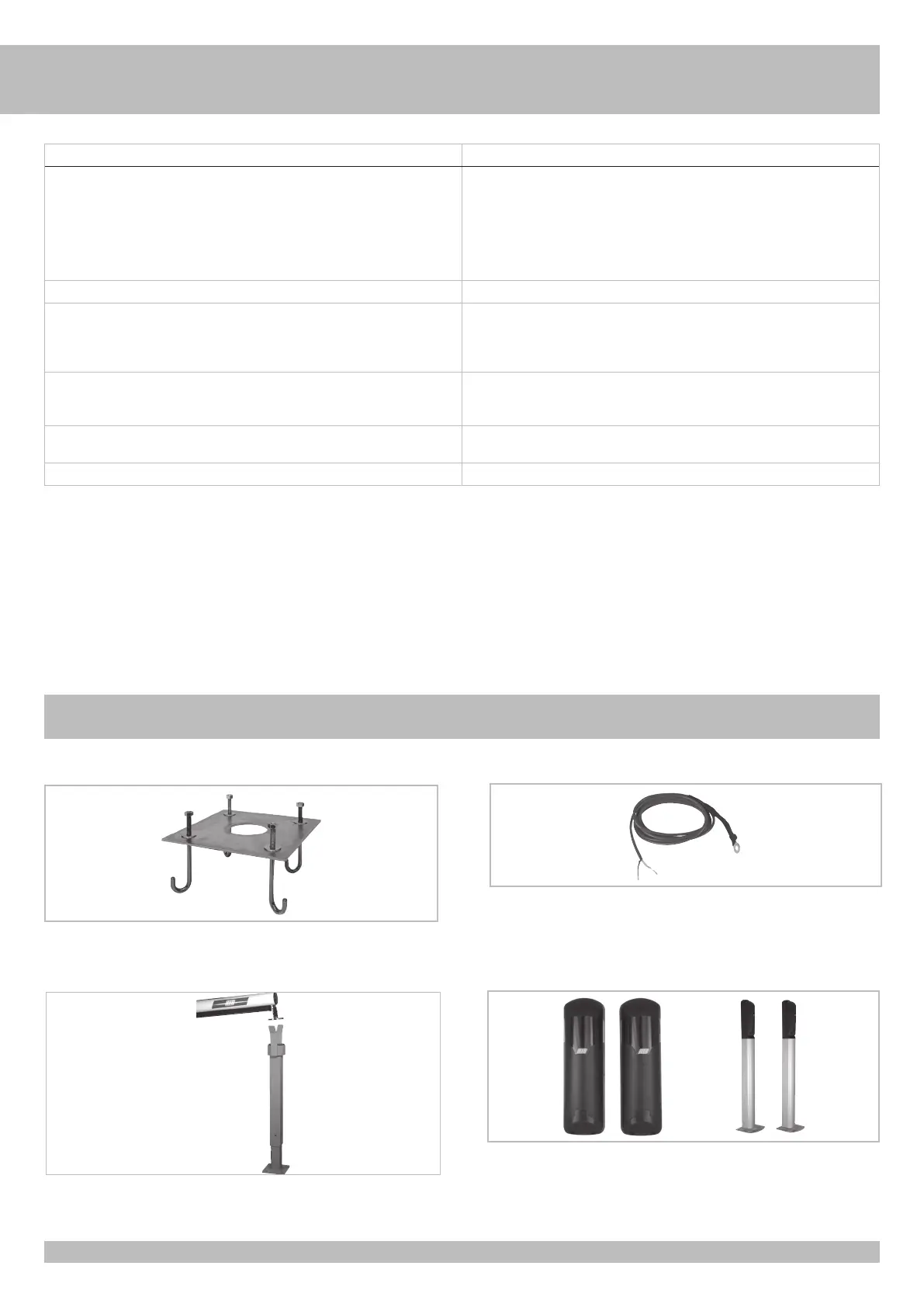

PIASTRA DI FISSAGGIO
Piastra di fissaggio da interrare cod. ACG8110
PROBE
Sonda di rilevamento temperatura ambiente motore per riscaldamento dello stesso in
climi particolarmente freddi, fino a -30°C (collegare a connettore J3). cod. ACG4666
NOVA - NOVA WIRELESS
FOTOCELLULE NOVA - portata 25 m cod. ACG8046
FOTOCELLULE NOVA WIRELESS - portata 25 m - durata batterie 3 anni
cod. ACG8047
COPPIA DI COLONNINE per NOVA cod. ACG8039
OPTIONAL
Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti di istruzione.
COLONNINA CON BLOCCO ELETTROMAGNETICO
Colonnina con blocco elettromagnetico con scheda DEGAUSSER e trasformatore.
Non utilizzare con asta da 6 m! cod. ACG8073G
DIFETTO SOLUZIONE
Dopo aver effettuato i vari collegamenti e aver dato tensione, tutti i led sono spenti. Sulla scheda esistono dei fusibili ripristinabili che intervengono in caso di corto
circuito interrompendo l'uscita a loro assegnata.
A fronte di una ricerca guasti si consiglia di scollegare tutti i connettori estraibili e di
inserirli uno a volta in modo da identificare più facilmente la causa del guasto.
Verificare l’integrità del fusibile F1.
In caso di fusibile interrotto usarne solo di valore adeguato.
F1 = T 5A Fusibile di protezione motore
La barriera apre e chiude, ma non ha forza e si muove lentamente. Verificare regolazione trimmer TORQU, LOW-SPEED OPEN e LOW SPEED CLOSE.
La barriera esegue l’apertura, ma non chiude dopo il tempo impostato. Accertarsi di avere regolato il trimmer TCA con DL11 acceso.
Contatto B.I.O. inserito / led verde acceso => verificare lo stato dell’orologio collegato al
ingresso B.I.O.
Autotest fotocellule fallito => verificare i collegamenti tra quadro elettronico e fotocellule.
La barriera non chiude azionando i vari pulsanti START, RADIO e CLOSE. Contatto costa guasto. Contatto fotocellule guasto => Sistemare o sostituire il contatto
guasto.
Autotest fotocellule fallito => verificare i collegamenti tra quadro elettronico e fotocellule.
Azionando il pulsante START, OPEN o CLOSE la barriera non esegue nessun movimento. Impulso START, OPEN o CLOSE sempre inserito.
Controllare e sostituire eventuali pulsanti o micro-interruttori del selettore.
La fase di rallentamento non viene eseguita. Verificare regolazione trimmer LOW SPEED OPEN e LOW SPEED CLOSE.
