Ridge Tool Company30
Fileteuse sans huile n
o
1210

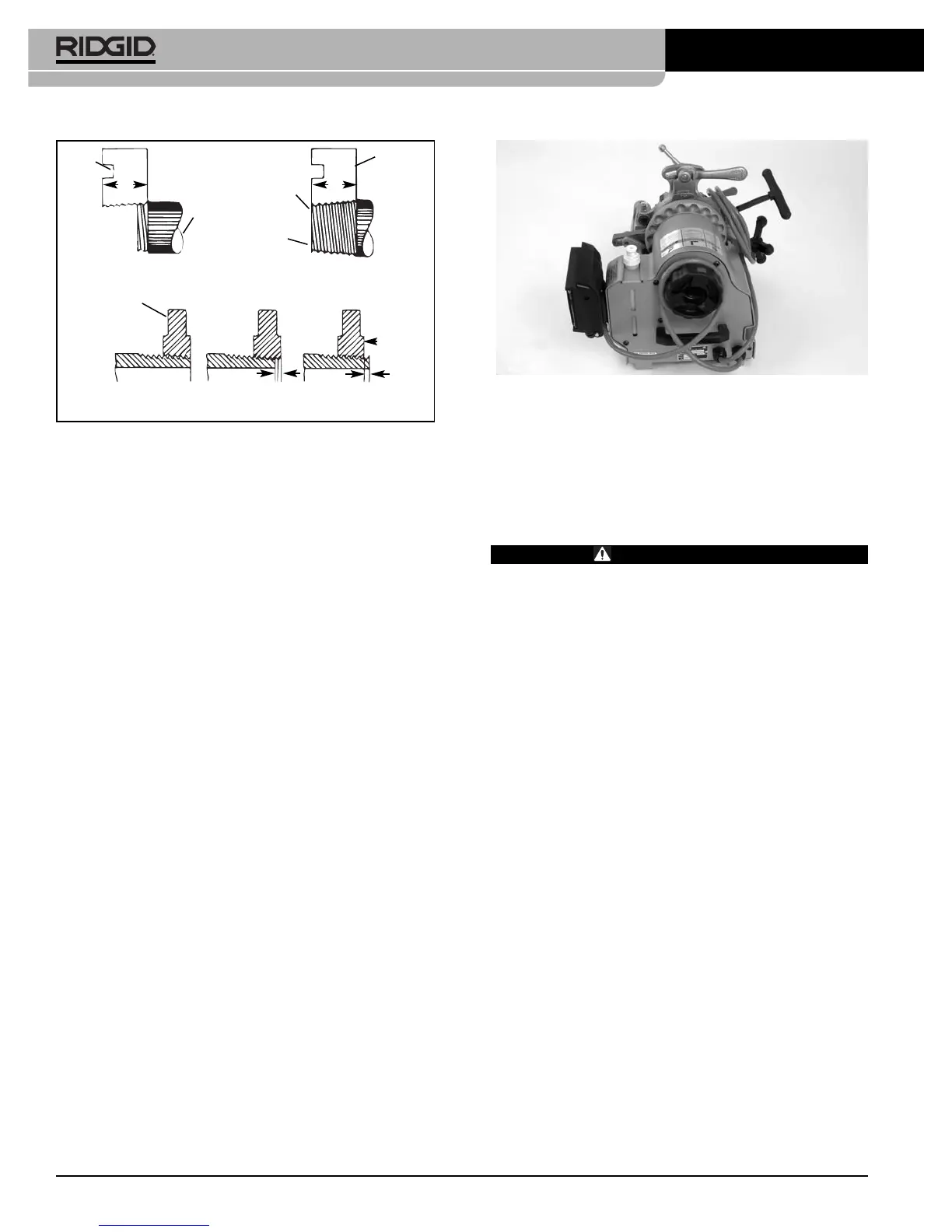

Figure 14 – Contrôle dimensionnel du filetage
4. Si le filetage est trop grand et que la jauge annu-
laire ne s’y enfile pas suffisamment loin, réglez la
barre graduée de la tête de filière légèrement vers le
repère « UNDER »
(Figure 8)
. Si le filetage est trop
petit et que la jauge annulaire s’y enfile trop loin, réglez
la barre graduée de la tête de filière légèrement vers
le repère « OVER »
(Figure 8)
.
5. Testez le système selon la réglementation en vigueur
et les règles de l’art.
Préparatifs de transport
1. Vérifiez que l’interrupteur marche/arrêt de l’appareil se
trouve en position « OFF » et que l’appareil lui-même
est débranché.
2. Nettoyez le tiroir à copeaux des débris éventuels.
3. Fermez l’évent du réservoir. Assurez-vous que le
bouchon du réservoir est vissé à fond.
4. Descendez le coupe-tubes, l’alésoir et la tête de filière
en position de travail.
5. Rembobinez le cordon d’alimentation et celui de la pé-
dale de commande, puis suspendez la pédale au
crochet prévu à côté du réservoir
(Figure 15)
.
Figure 15 – Appareil prêt au transport
6. Si l’appareil est monté sur support nº 120, retirez la
broche de retenue
(Figure 4)
, prenez l’appareil par
ses deux poignées de manutention, puis retirez-le du
support en notant qu’il pèse quand même 59 livres.
Consignes d’entretien
AVERTISSEMENT
L’interrupteur ON/OFF (marche/arrêt) doit être en po-
sition OFF (arrêt) et l’appareil débranché avant
toute intervention de révision ou réglage de celui-ci.
Portez systématiquement une protection oculaire.
Respectez les consignes d’entretien suivantes afin
de limiter les risques de choc électrique, d’en-
chevêtrement et autres blessures corporelles.
Nettoyage de l’appareil
Après chaque utilisation, videz le tiroir à copeaux avant
d’en essuyer les résidus de liquide de filetage éventuels.
Essuyez toutes traces de résidu de liquide à l’extérieur de
l’appareil, notamment au niveau des surfaces en frotte-
ment telles que les rails du chariot.
Si les inserts ont tendance à glisser sur les tuyaux, net-
toyez-les à l’aide d’une brosse métallique afin d’en élim-
iner les résidus de tuyau, etc.
Lubrification
Lubrifiez les mécanismes exposés (rails du chariot, galets
de coupe, visse d’avancement du coupe-tubes, inserts de
mâchoire, pivots, etc.) au moins mensuellement à l’aide
d’une huile universelle légère. Essuyez toutes traces
d’huile excédentaire des surfaces exposées de l’appareil.
Remplacement du galet de coupe
Lorsqu’un galet de coupe devient émoussé ou endom-
magé, chassez l’axe du bâti afin de l’examiner. En cas
d’usure, remplacez l’axe et installez un nouveau galet
de coupe F-3 (référence catalogue : 33105). Lubrifiez
l’axe avec de l’huile universelle légère.
WW
Filière
nº 1
Tuyau
Filière
nº 1
A – Filetage de section normalisée
Début de filetage
A fleur
(profondeur
de base)
Un tour grand
(profondeur maxi)
Un tour petit
(profondeur mini)
Jauge
annulaire
mince
Filetage terminé
Filière à
fleur de
tuyau
B – Contrôle de filetage à l’aide d’une jauge annulaire
Tuyau
