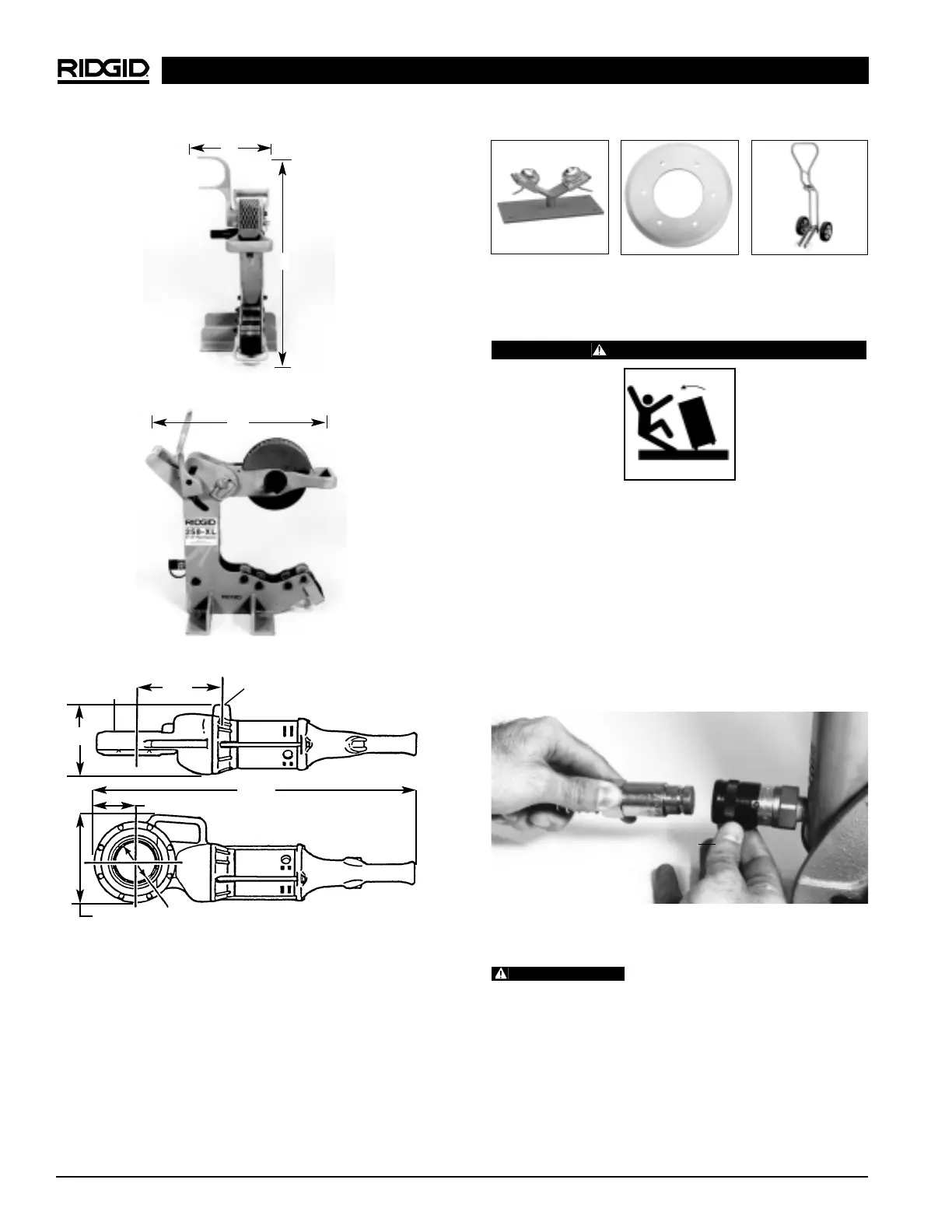

Assemblage de l’appareil
MISE EN GARDE !
La prévention des accidents dépend de l’assem-
blage approprié de la tronçonneuse à tuyau.
Respecter le processus d’assemblage suivant :
1. Raccordement de la pompe à pédale hydraulique
sur la tronçonneuse.
a. Introduire le raccord mâle dans le raccord rapide
du cylindre hydraulique (Figure 3).
b. Le clapet de sûreté de la pompe à pédale doit
être enfoncé afin de libérer toute pression résidu-
elle et permettre l’insertion du raccord rapide.
Le système d’entraînement doit
être installé sur la barre d’appui afin de l’empêcher de
tourner.
2. Montage du système d’entraînement n° 700 sur la
tronçonneuse.
a. Enfoncer l’adaptateur d’entraînement, can-
nelures en premier, dans l’engrenage du sys-
tème d’entraînement jusqu’à ce que les cliquets
d’arrêt s’engagent (Figure 4).
Tronçonneuses à tuyaux modèles 258 et 258XL
Ridge Tool Company18
Accessoires
• Système d’entraînement n° 700 (en 110 ou 220
Volts)
• (2) porte-tubes à boule n° 258PS
• Chariot de transport pour 258 et 258XL
• Disque de tronçonneuse pour tuyaux à parois
minces (série 10 – 20)
• Galet de chanfreinage
Figure 3 – Raccordement de la pompe à pédale
hydraulique sur la tronçonneuse
Porte-tubes à boule
Disque de
tronçonneuse
Chariot de transport
Figure 1A
C
A
Figure 1
Figure 2 – Dimensions du système d’entraînement
n° 700
1
/
2
″ NPT7
9
/
16
″
28
1
/
4
″
3
9
/
16
″
7
13
/
16
″
3
5
/
8
″ I.D.
2
3
/
8
″
6
1
/
16
″
▼
▲
B
MISE EN GARDE
