RIDGID 258 - Equipo Estándar; Accesorios; Instrucciones para el Montaje

Ridge Tool Company32
Cortatubos autopropulsados Nos. 258 y 258XL
Equipo estándar
• Bastidor 258 ó 258XL
• Bomba de pie de dos velocidades con manguera y
acoplamiento
• Adaptador cuadrado No. 774 para el Accionamiento
motorizado No. 700
• (2) Portatubos 258PS con cabezales de transfe-
rencia a bolas
• Rueda de corte de uso general E258

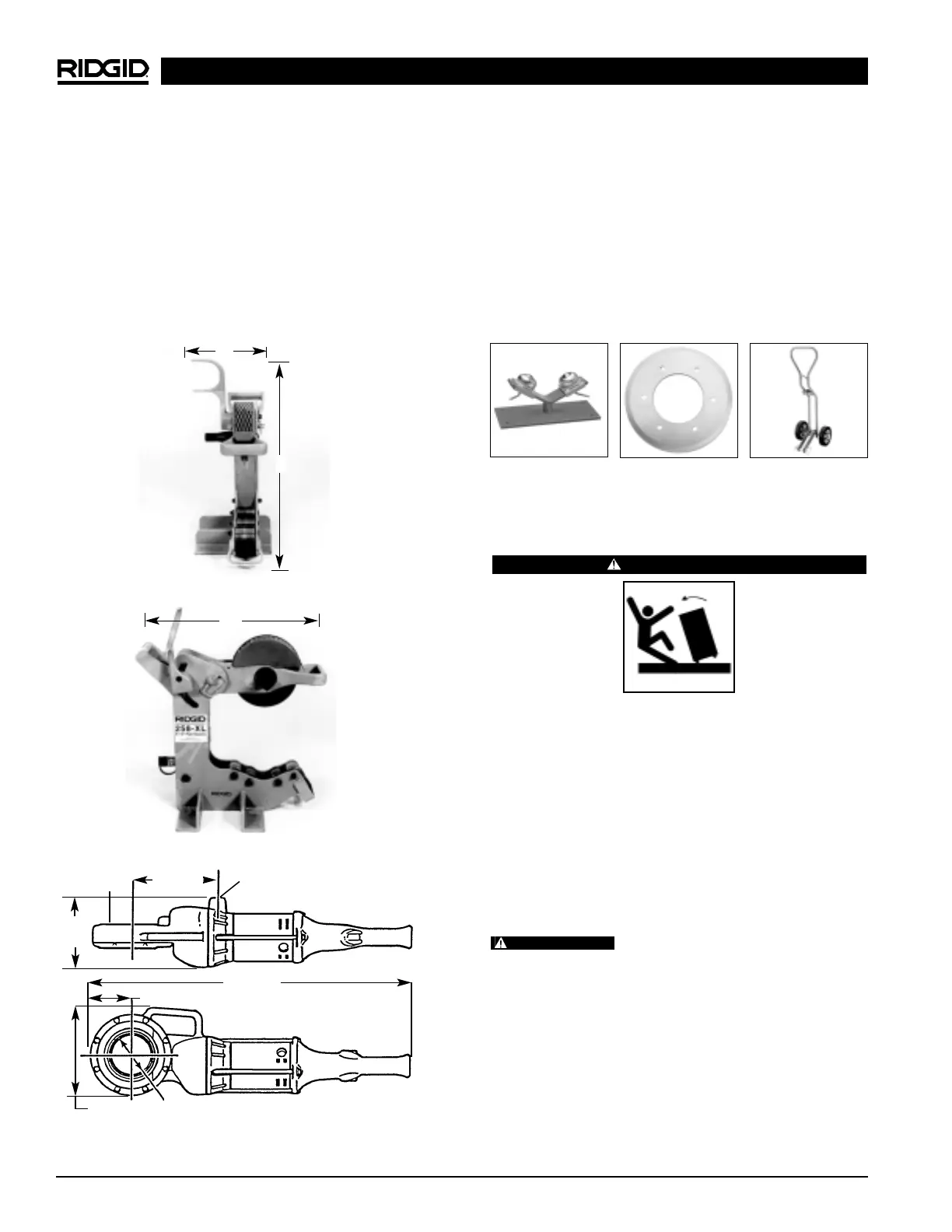

Figura 1A
C
Figura 2 – Dimensiones del Accionamiento motorizado
No.700
1
/
2
pulg. NPT
3
9
/
16
pulg.
7
13
/
16
pulg.
3
5
/
8
pulg.
2
3
/
8
pulg.
▼
▲
Accesorios
• Accionamiento motorizado No. 700 (110 ó 220V)
• (2) Portatubos 258PS con cabezales de transferen-
cia a bolas
• Carretilla para el transporte del Modelo 258 ó del
258XL
• Rueda de corte para tubos de pared delgada (se-
ries 10 a 20)
• Rodillo para achaflanar (biselar) tubos
Instrucciones para el montaje
ADVERTENCIA
Se requiere montar el Cortatubos correctamente
para evitar lesiones de gravedad. Deben
seguirse los siguientes procedimientos:
1. Conexión de la bomba hidráulica de pie al Corta-
tubos:
a. Introduzca el extremo macho del acoplamiento
de conexión rápida en el extremo hembra ubi-
cado en el cilindro hidráulico (Figura 3).
b. Debe comprimirse la válvula de seguridad de
la bomba de pie para despresurizar el conduc-
to y permitir la inserción del conector rápido.
El Accionamiento motorizado debe
asegurarse en el brazo de reacción para que no gire.
2. Conexión del Accionamiento motorizado No. 700 al
Cortatubos.
a. Introduzca rectamente el Adaptador cuadrado
para el accionamiento, con el lado de las
acanaladuras primero, en la corona dentada
del Accionamiento motorizado hasta que los
retenes a resorte del adaptador enganchen por
completo (Figura 4).
A
Figura 1
Portatubos con
cabezal de
transferencia a bolas
Rueda de corte Carretilla de
transporte
B
7
9
/
16
pulg.
6
1
/
16
pulg.
28
1
/
4
pulg.
ADVERTENCIA
