Cortatubos autopropulsados Nos. 258 y 258XL
c. Mientras sostiene el conjunto de la rueda de
corte, extraiga el árbol de transmisión y levante
el conjunto de la rueda por encima del brazo de
pivote (Figura 12). En caso necesario, golpee
levemente el extremo opuesto de la trans-
misión cuadrada con un martillo o una llave
mecánica para desalojar el árbol.
¡
NOTA! Si se trata de una rueda de corte compuesta
de múltiples piezas, extraiga el cubo de la
rueda de corte. Ubique los tres (3) tornillos
Allen con arandelas de sujeción y extráigalos
con una llave Allen de
1
/
4
pulg. (viene con el
Cortatubos). Saque la cubierta de la rueda
de corte para que la rueda quede al descu-
bierto. Recambie la rueda de corte desgasta-
da por una nueva (Figura 12). Reponga la
cubierta protectora y apriete los tornillos
Allen con la llave Allen.
d. Vuelva a colocar el conjunto de la rueda de
corte o la nueva rueda de corte en el Corta-
tubos. Alinee el árbol cuadrado de transmisión
con el cubo e insértelo hasta que su reborde
tope contra el anillo interno del cojinete. Reins-
tale la arandela y la tuerca de seguridad al otro
lado de la transmisión cuadrada. Apriétela
hasta que la tuerca toque fondo contra la aran-
dela.
¡
NOTA! No apriete demasiado la tuerca de seguri-
dad. Deténgase cuando la tuerca se apoye
contra la arandela. Si la tuerca se aprieta
demasiado, es posible que disminuya la
capacidad de la rueda para girar y deba exi-
girse más fuerza del Accionamiento motori-
zado. También puede impedir que la rueda
mantenga su trayectoria mientras corta.
2. La rueda de corte debe girar libre y fácilmente en
ambos sentidos cuando la tuerca de seguridad ha
sido apretada correctamente.
Transporte
1. Los modelos 258 y 258XL cuentan con asideros en
la parte superior trasera y en la inferior delantera
del bastidor para su transporte (Figura 14). No use
el mango del brazo de pivote para transportar el
aparato porque se puede dañar el cilindro hidráuli-
co.
2. Con el fin de alivianar el transporte del Cortatubos,
desmonte el Accionamiento motorizado No. 700.
ADVERTENCIA
El Cortatubos debe acarrearse entre dos per-
sonas para evitar lesiones.
Figura 14 – Asideros para el transporte
Agujero para
la carretilla

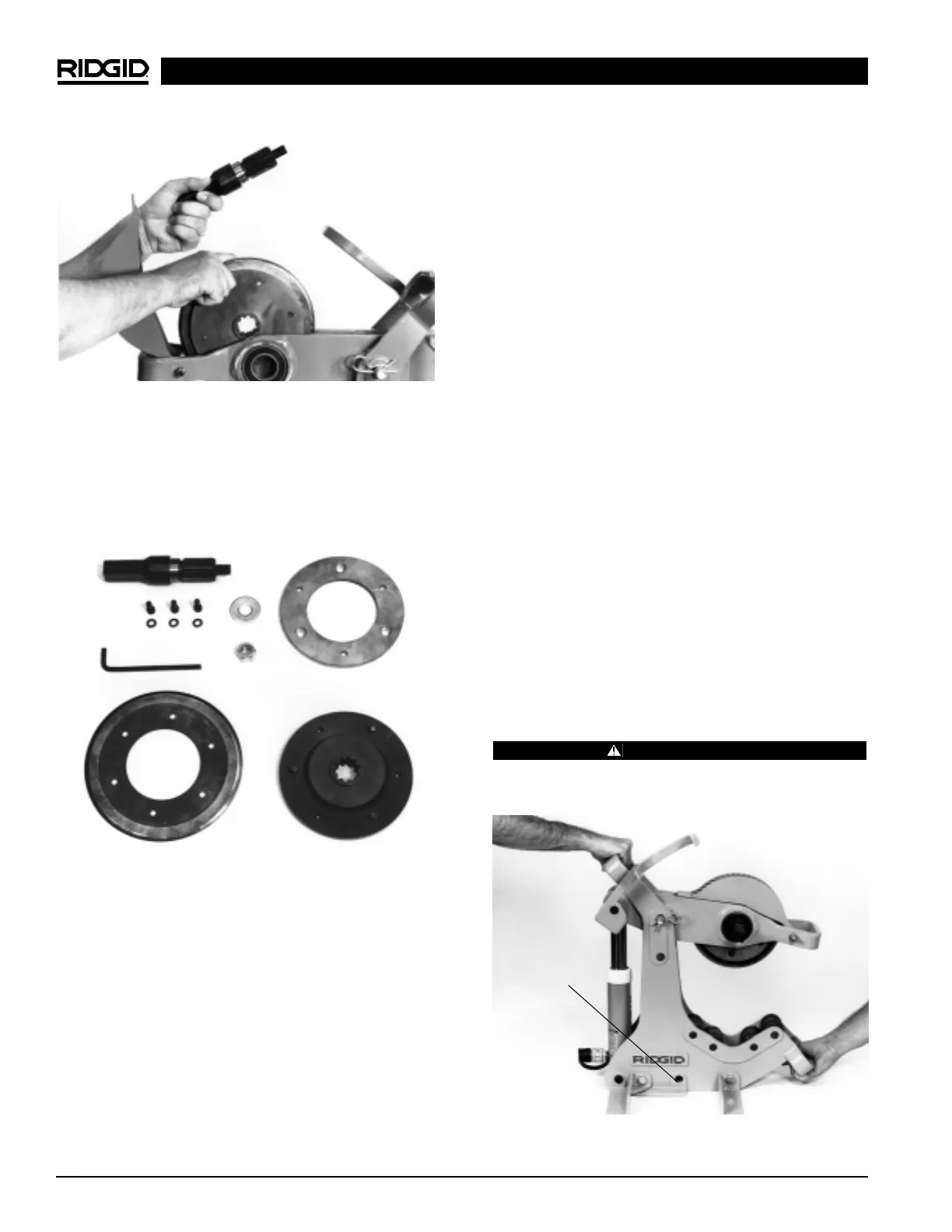

Figura 12 – Desmonte el conjunto de la rueda de corte
Figura 13 – Conjunto de la rueda de corte
