Machine à curer les égouts K-2000
Ridge Tool Company • Elyria, Ohio • U.S.A. 17

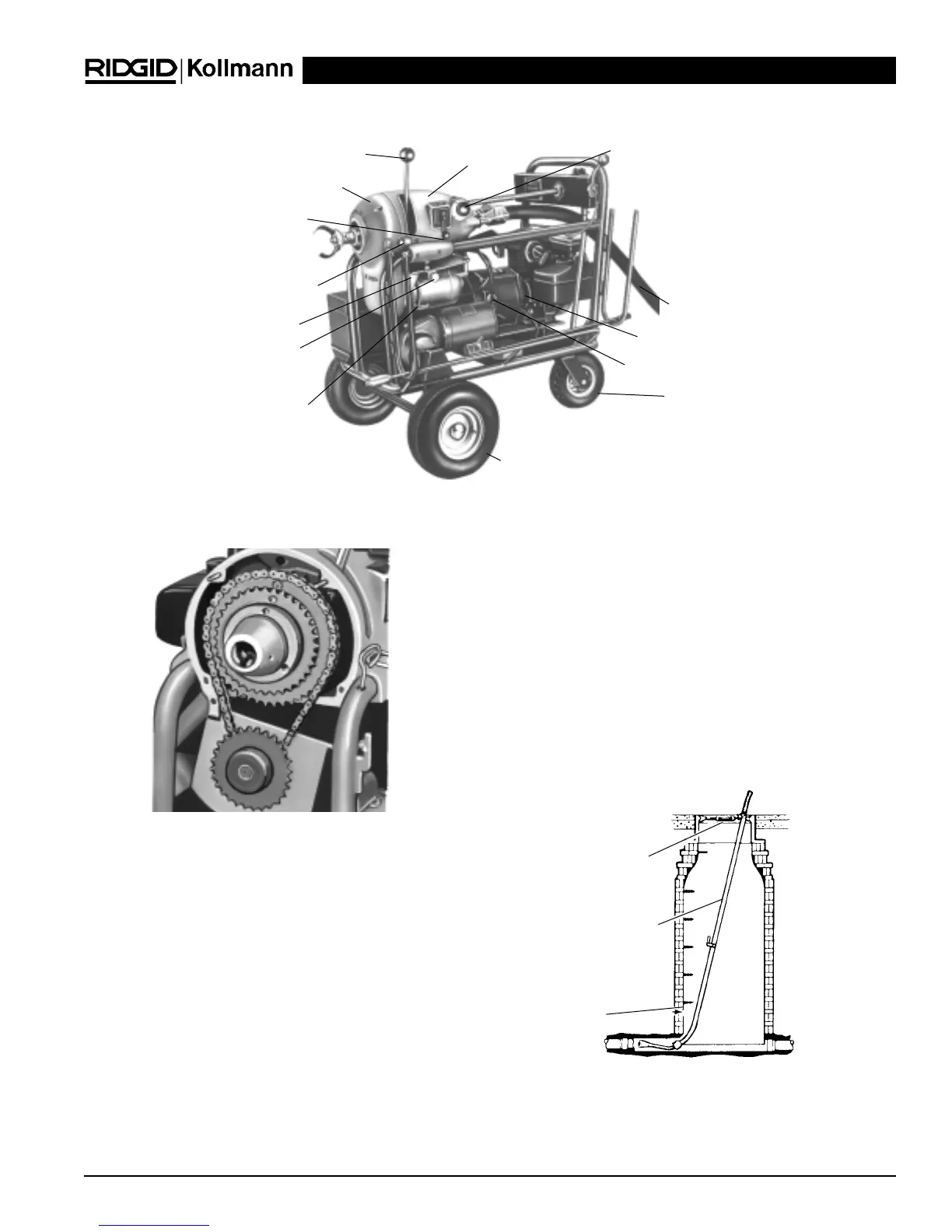

Figure 2 – Chaîne d’entraînement installée sur le gros
pignon
6. Tirez à nouveau sur la manette à rochets afin de re-
descendre la table du moteur en position de
fonctionnement, puis vérifiez que le mou de la chaîne
a été éliminé. Mettez la manette à rochets en po-
sition verrouillée (LOCK).
7. Réinstallez le couvercle avant de la machine.
8. Vissez le levier d’embrayage sur le boîtier d’em-
brayage (Figure 3).
9. Raccordez le fourreau guide-câbles (Figure 3).
NOTA ! Lorsque le point d’entrée ne s’agit pas d’un re-
gard, ignorez les étapes 10 à 12.
10. Réglez le guide télescopique (Figure 4) en fonction de
la profondeur du regard. Installez le tendeur dans le
cadre du couvercle du regard.
11. Enfilez la première longueur de câble à travers le
guide télescopique, puis installez l’outil de curage.
12. Introduisez le guide télescopique dans le regard et at-
tachez-le au tendeur à l’aide de sa tige filetée à
crochet.
13. Raccordez la longueur de câble suivante, puis enfilez
celle-ci par l’avant de la machine et jusqu’au fourreau
guide-câbles arrière.
Figure 4 – Guide télescopique pour regards
Tendeur
Guide télescopique
pour regards N° A-17
Regard
Figure 3 – La K-2000 avec fourreau guide-câbles et levier d’embrayage installés
Roue arrière
Roue avant (2)
Fourreau guide-câbles
Bouchon de l’entraînement à pignons
Conteur à câbles
Boîtier
d’embrayage
Levier d’embrayage
Couvercle
Interrupteur
FOR/OFF/REV
Loquet (2)
Manette à rochets
Table du moteur
Moteur/générateur
Moteur d’entraînement
