RIDGID K-2000 - Diagrama de Cacbleado

K-2000 Máquina para la Limpieza de Desagües Municipales
Ridge Tool Company • Elyria, Ohio • U.S.A.34

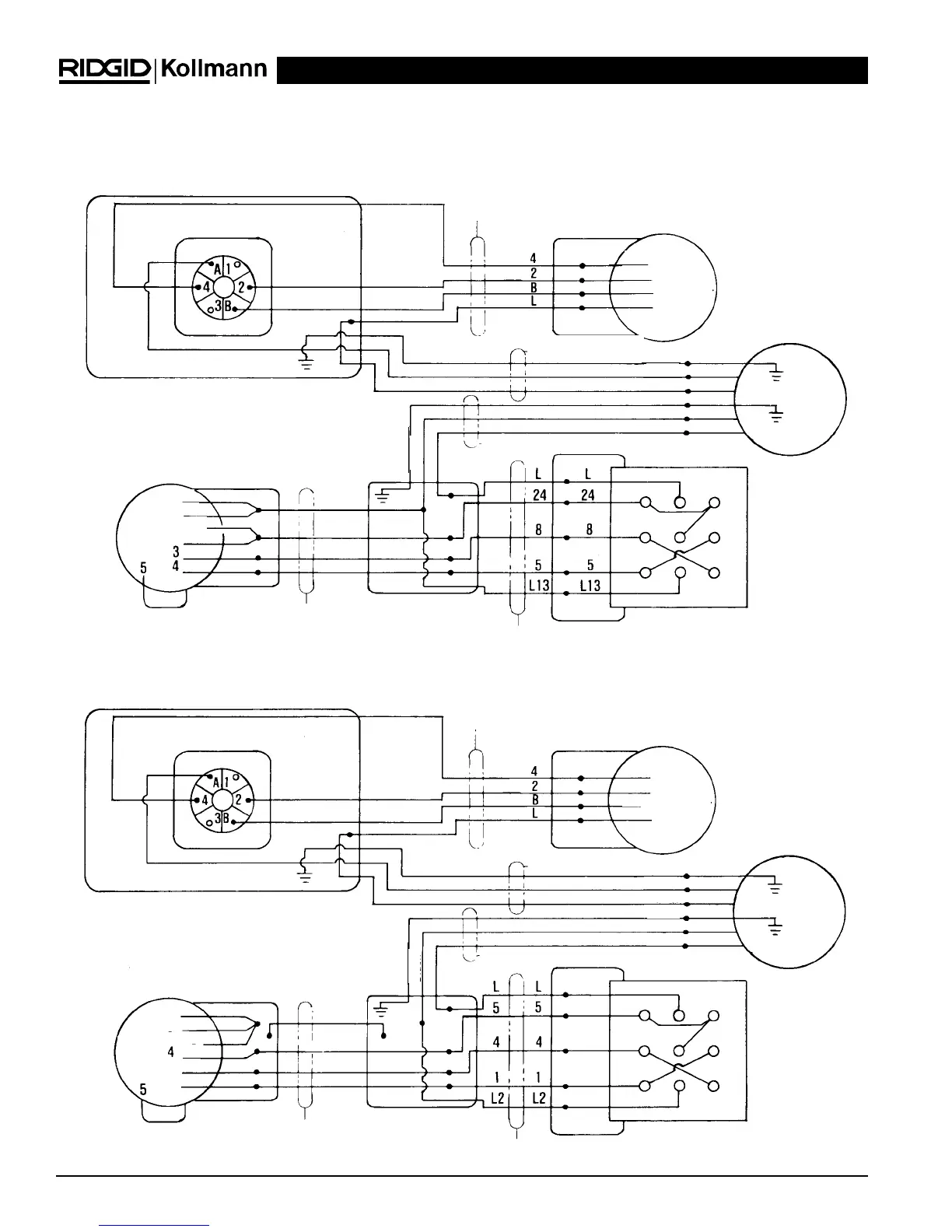

Diagrama de Cableado
115V/60 Hz
Diagrama de Cableado
230V/50 Hz
Interruptor
Cuerpo
Tubo de Vinilo A-2927
Azul
Motor del
Accionamiento
Amarillo
Rojo
Blanco
Cordón de Linea
A-2799
Verde
Blanco
Negro
Blanco
Verde
Negro
Blanco
Negro
Verde
Generador
Cordón de Linea A-2804
Interruptor
Noir
Blanco
Rouge
Vert
Conjunto de Cableado B-3052
Caja de Distribución
Motor a
Engranajes
Rojo
Amarillo
Blanco
Anaranjado
Azul
Negro
Conducto A-288
Interruptor
Cuerpo
Tubo de Vinilo A-2927
Azul
Motor del
Accionamiento
Amarillo
Rojo
Blanco
Cordón de Linea
A-2799
Verde
Blanco
Negro
Blanco
Verde
Negro
Blanco
Negro
Verde
Generador
Cordón de Linea A-2804
Interruptor
Noir
Blanco
Rouge
Vert
Conjunto de Cableado B-3052
Caja de Distribución
Motor a
Engranajes
Amarillo
Blanco
Anaranjado
Azul
Negro
Conducto A-288
Rojo
