Riello 40 FS20 - Donnees Techniques

2056
1
F
Brûleur gaz à air soufflé
FS20
CODE
3756931
TYPE
569T30
DONNEES TECHNIQUES
Pour gaz de la famille 3 (GPL), kit sur demande.
◆
Marquage CE conforme à la Directive Appareils à Gaz 90/396/CEE; PIN 0063AP6680.
◆
Brûleur avec label CE conformément aux directives CEE: EMC 89/336/CEE, Basse Tension 73/23/CEE,
Machines 98/37/CEE et rendement 92/42/CEE.
◆
Rampe gaz conforme à EN 676
.
NOTES
– Le presse-étoupe (5), livré avec le brûleur, doit être monté du même côté de la rampe gaz.
– Vérifier l’accessibilité aux vis pour fixage capot, une fois que le brûleur soit installé.
Eventuellement les substituer avec vis livrées avec le brûleur (6) fig. 1.
Puissance thermique 81
÷ 218 kW – 69.700 ÷ 187.500 kcal/h
Gaz naturel
(Famille 2)
Pci 8
÷ 12 kWh/m
3
– 7.000 ÷ 10.340 kcal/m
3
Pression min. 20 mbar – max. 35 mbar
Alimentation électrique monophasée, 230V ± 10% ~ 50Hz
Moteur 230V / 1,4 A
Condensateur 5
µ F
Transformateur d’allumage primaire 1,8A / 230V – secondaire 8 kV / 30 mA
Puissance électrique absorbée 0,25 kW
PAYS FR GB - IE DK - AT - GR - SE DE LU NL
CATEGORIE GAZ II2Er3P II2H3P II2H3B/P II2ELL3B/P II2E3B/P II2L3B/P

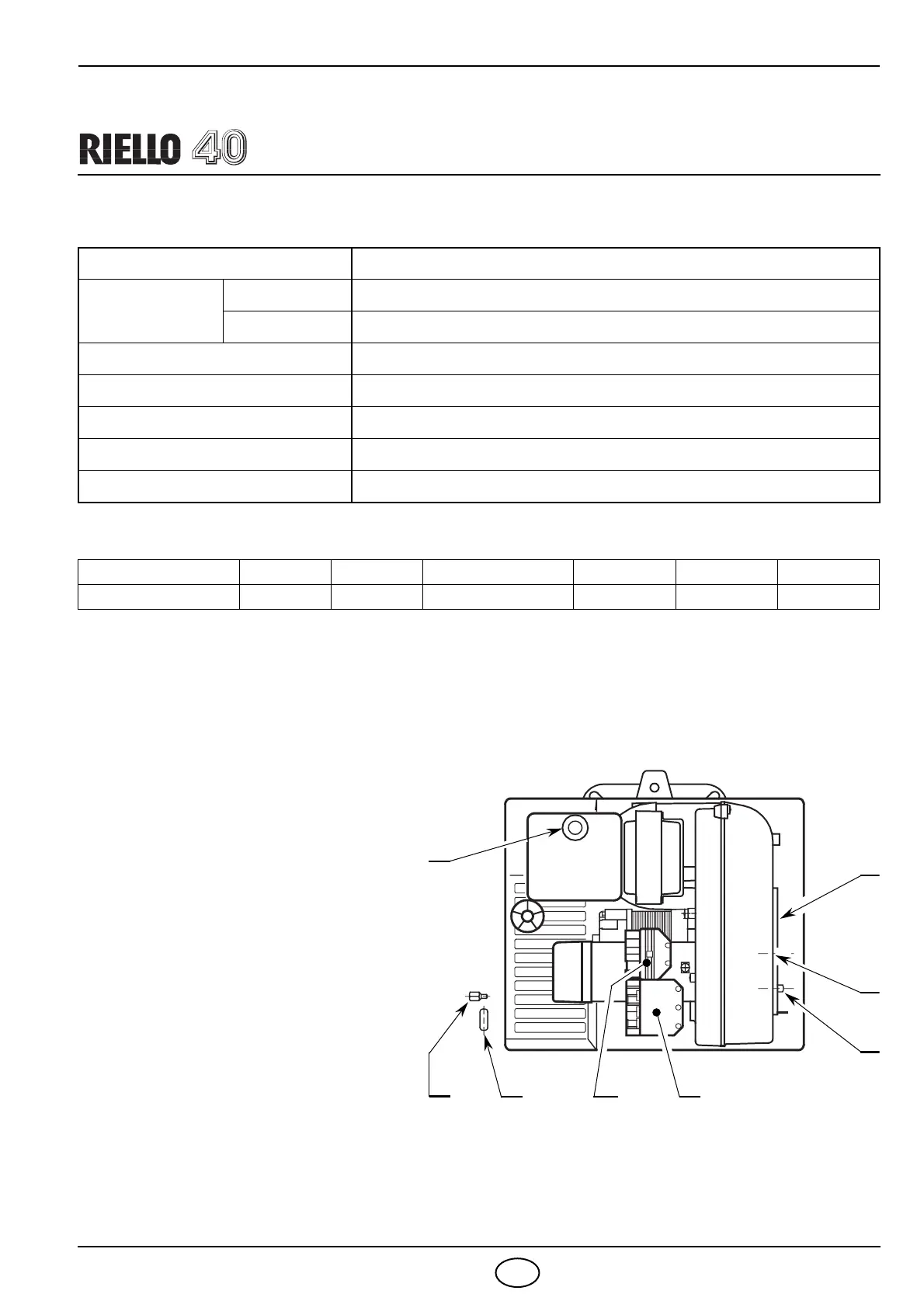

1 – Volet d’air
2 – Vis blocage volet d’air
3 – Prise alimentation et
télécommandes à 7 pôles
4 – Prise rampe gaz à 6 pôles
5 – Presse-étoupe
6 – Vis pour fixage capot
7 – Bouton de réarmement avec
signalisation de sécurité
2
5
1
6
7
D5260
Fig. 1
3
2
4
