F

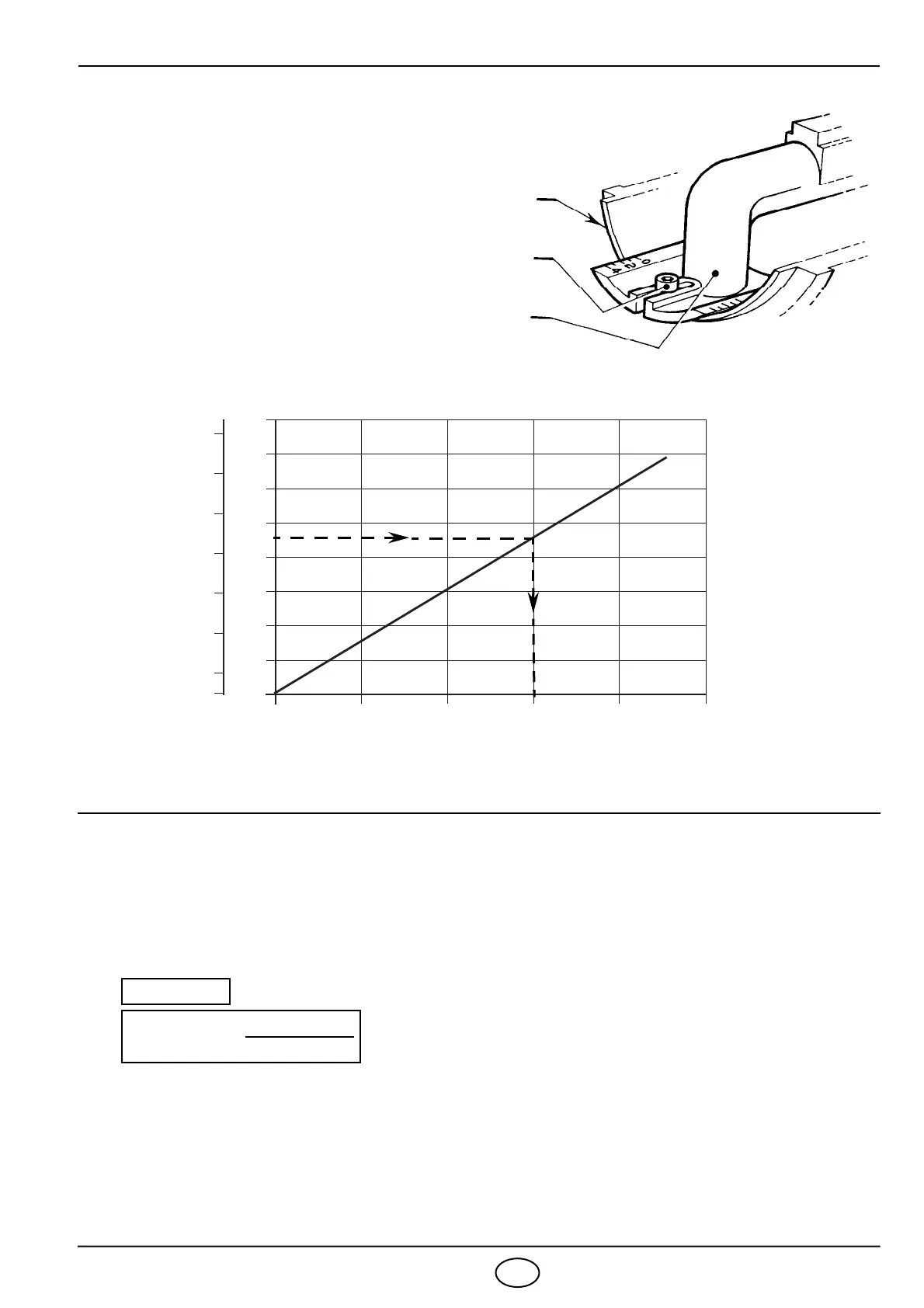

REGLAGE TETE DE COMBUSTION
Desserrer la vis (A), déplacer le coude (B) de façon
à ce que la surface postérieure du manchon (C)
corresponde avec l’encoche désirée.
Serrer la vis (A).
Exemple:
Le brûleur est monté sur une chaudière de 155 kW.
Supposant un rendement de 90%, le brûleur devra
débiter environ 172 kW.
Le diagramme démontre que pour cette puissance
le réglage doit être exécuté sur l’encoche 3.
Le diagramme est indicatif et doit être utilisé pour une régulation initiale.
Pour garantir le bon fonctionnement du pressostat air, il peut être nécessaire de réduire l’ouver-
ture de la tête de combustion
(encoche vers la position. 0).
MISE EN ROUTE
Evacuation de l’air: on l’obtient en ouvrant la vis appropriée sur la prise de pression, située en
amont des vannes (voir schéma page 4).
CORRECTION DES DEBITS GAZ
Pour obtenir le débit gaz Qn en conditions normales (0°C - 1013 mbar), il faut corriger le débit
mésuré réel au compteur Qr avec un facteur correctif ( f ):
ou:
Exemple:
Débit mesuré au compteur . . . = 14 m
3
/h
Pression atmosphérique . . . . . = 998 mbar
Température du gaz. . . . . . . . . = 10°C
Pression du gaz. . . . . . . . . . . . = 25 mbar
Facteur correctif . . . . . . . . . . . = 0,9742
Débit nominal . . . . . . . . . . . . . = 13,64 m
3
/h
S7014
C
A
B
02134
240
140
120
100
80
160
200.000
140.000
120.000
100.000
70.000
kcal/h
kW
N° encoche
D5214
5
180
200
220
80.000
160.000
180.000
172
Qn = f
.
Qr
f = 0,2695
.
Patm + Pgaz
273 + tgaz
Patm = pression atmosphérique (mbar)
Pgaz = pression du gaz au compteur (mbar)
tgaz = température du gaz au compteur (°C)
(m
3
/h)
