2056
1
NL
Gasventilatorbrander
FS20
CODE
3756931
TYPE
569T30

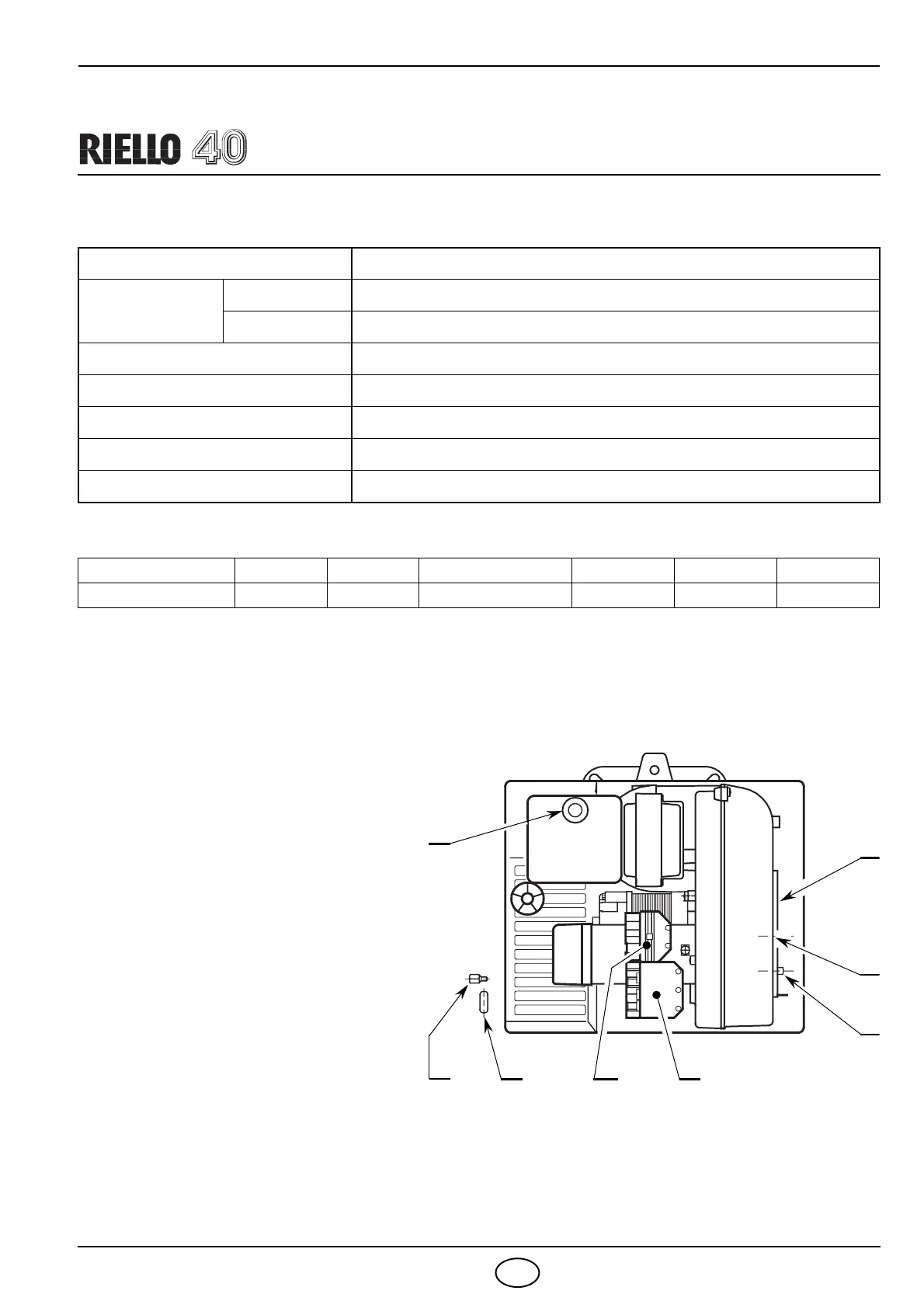

TECHNISCHE KENMERKEN
Voor gas van familie 3 (LPG), kit op aanvraag.
◆
CE-keur conform de richtlijn voor Gastoestellen 90/396/EEG ; PIN 0063AP6680.
◆
Conform de richtlijnen:
EMC 89/336/EEG, Laagspanning 73/23/EEG, Machines 98/37/EEG en
Rendement 92/42/EEG
.
◆
Gasstraat conform EN 676
.
Thermisch vermogen 81
÷
218 kW – 69.700
÷
187.500 kcal/h
Aardgas
(Familie 2)
Pci 8
÷
12 kWh/m
3
– 7.000
÷
10.340 kcal/m
3
Druk min. 20 mbar – max. 35 mbar
Elektrische voeding monofasig, 230V ± 10%
~
50Hz
Motor 230V / 1,4 A
Condensator 5
µ
F
Ontstekingstransfo primair 1,8A / 230V – secundair 8 kV / 30 mA
Opgeslorpt vermogen 0,25 kW
LAND
FR GB - IE DK - AT - GR - SE DE LU NL
CATEGORIE GAS
II2Er3P II2H3P II2H3B/P II2ELL3B/P II2E3B/P II2L3B/P
NOOT:
– De wartel (5), geleverd bij de brander, moet aan dezelfde zijde als de gasstraat gemonteerd
worden.
– Controleer of de schroeven voor bevestiging van de kap ook nog bereikbaar zijn nadat de bran-
der geïnstalleerd is. Vervang ze eventueel door de schroeven (6) die bij de brander worden
geleverd, fig. 1.
1 – Luchtklep
2 – Blokkeringsschroef luchtklep
3 – 7-polige mannelijke voor voeding
en afstandsbesturingen
4 – 6-polige mannelijke stekker
gasstraat
5 – Wartel
6 – Schroef voor bevestiging kap
7 – Ontgrendelingsknop met
veiligheidssignalisatie
2
5
1
6
7
D5260
Fig. 1
3
2
4
