NL

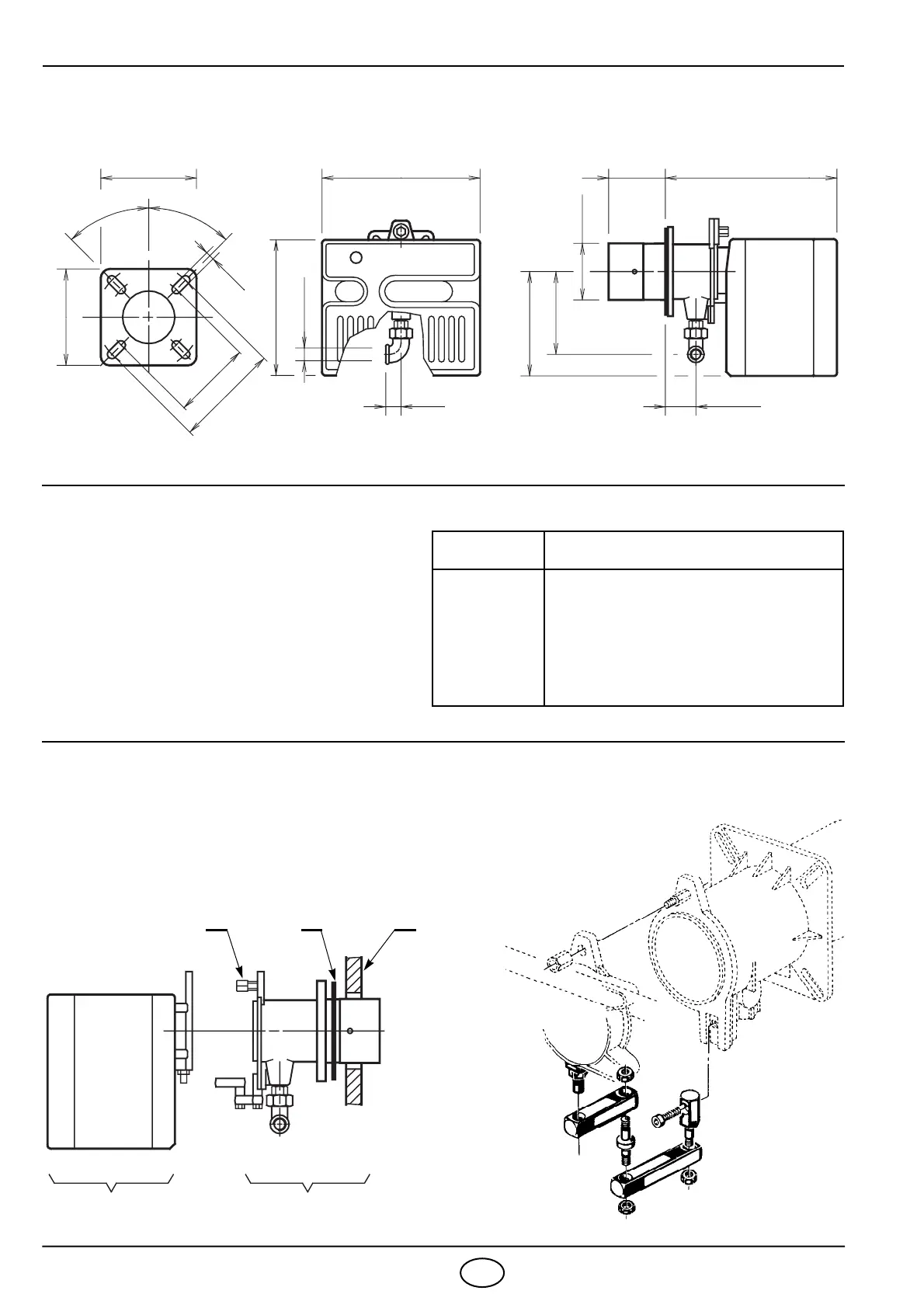

AFMETINGEN
AANVULLEND MATERIAAL
BEVESTIGING AAN DE KETEL
Flens Brander
350
120
389
170
155
33 67
45°
45°
ø 125
298
11
Rp 3/4
230
152
*
280
D5093
200
*
Verlengde branderkop op aanvraag
♦ 379
♦ Structuur met kit op aanvraag.
170
Aantal Omschrijving
4
1
3
1
1
1
Schroeven en moeren
Flensdichting
Schroeven voor bevestiging kap
Wartel
Zwenkarm
7-polige stekker
Koppel de branderkop los door de moer (1) los te
draaien en het deel (A) te verwijderen.
Maak het deel (B) vast aan de ketelplaat (2) en voeg
er de flensdichting (3), geleverd bij de brander, tussen.
132
AB
D5097
MONTAGE ZWENKARM
S7393
