NL

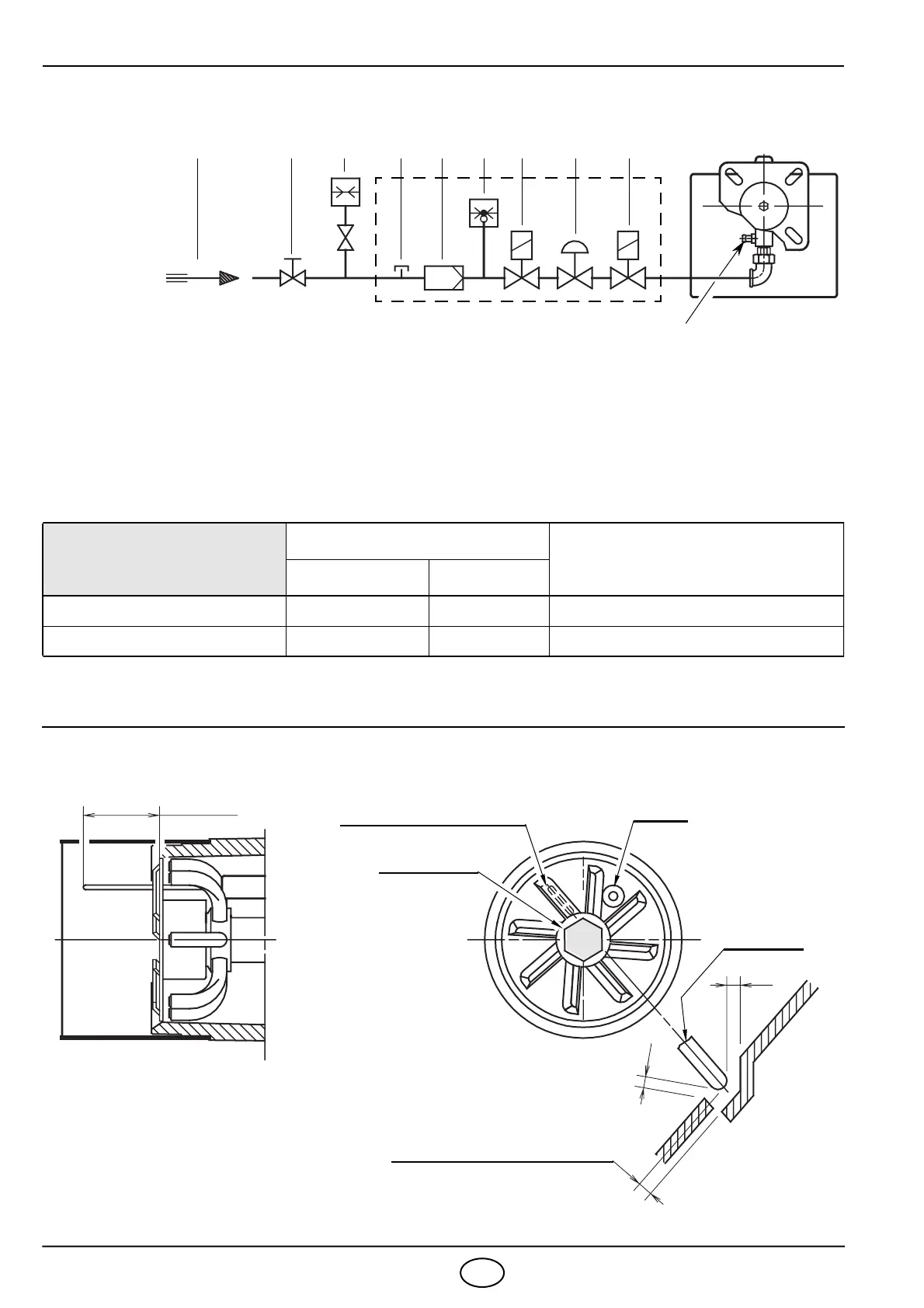

SCHEMA GASSTRAAT
De gasstraat wordt afzonderlijk geleverd. Zie de bijhorende handleiding voor de regeling ervan.
STAND ELECTRODE - VOELER
G
ASSTRAAT VOLGENS EN 676
MULTIBLOC
VERBINDINGEN
GEBRUIK
GASSTRAAT BRANDER
MBDLE 407 B01 Rp 3/4 Rp 3/4 Aardgas ≤ 180 kW en LPG
MBDLE 410 B01 Rp 3/4 Rp 3/4 Aardgas en LPG
1 – Toevoer gasstraat
2 – Gaskraan
(niet bijgeleverd)
3 – Gasdruk manometer (niet bijgeleverd)
4 – Filter
5 – Gasdrukschakelaar
6 – Veiligheidsventiel
7 – Drukregelaar
8 – Regelventiel
M1 – Drukmeetpunt voor controle van de
gasdruk op de toevoer
M2 – Drukmeetpunt voor controle van de
druk aan de branderkop
1
D5099
M2
2 3 M1 4 5 6 7 8
D5104
Ontstekingselectrode
OPGELET
2 ÷ 3 mm
Voeler
Voeler
Electrode
3,7
~
47 mm
Inspuitstuk
=
=
