2056
4
F

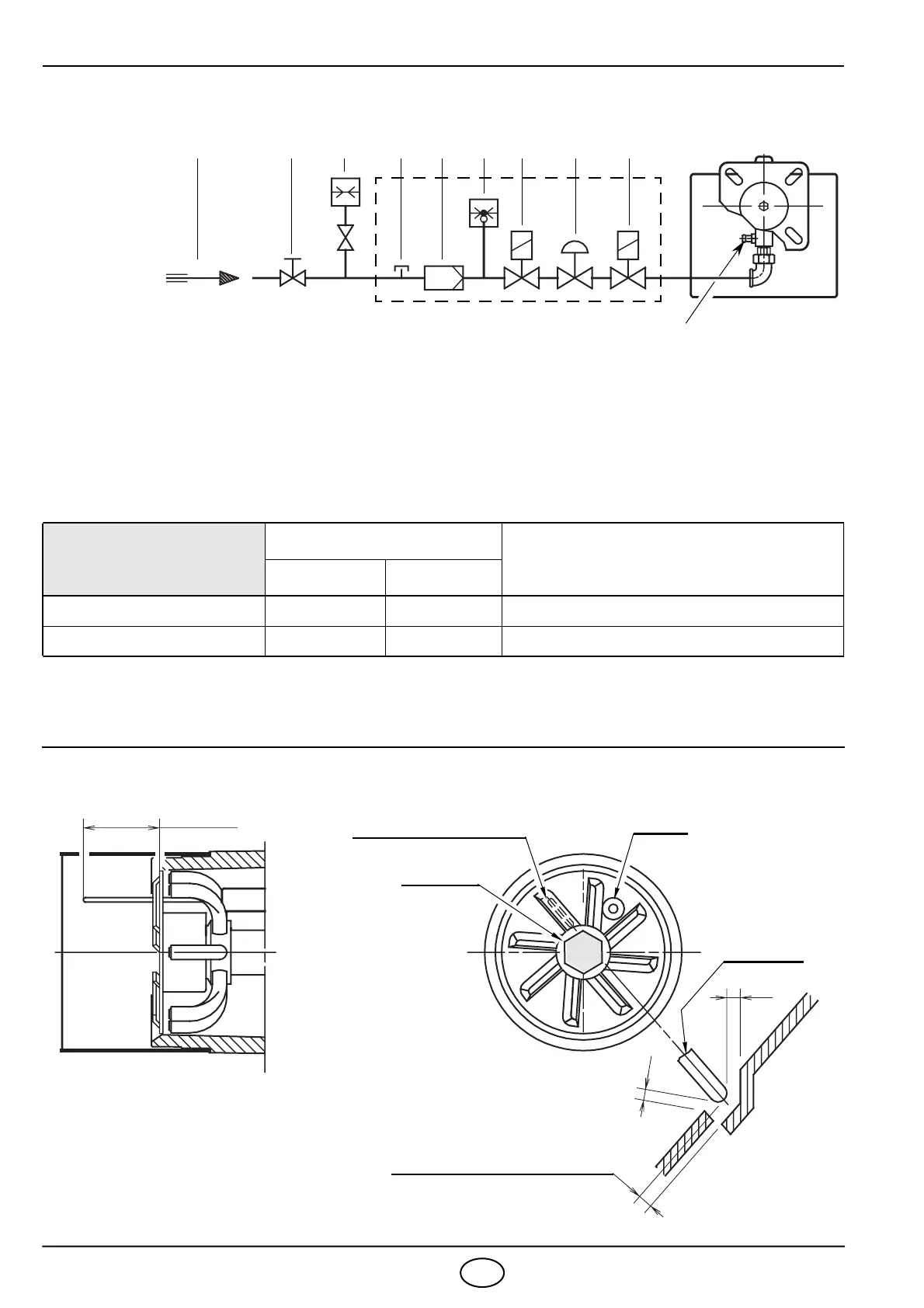

SCHEMA ALIMENTATION DU GAZ
La rampe gaz est fournie à part, voir les notices jointes pour son réglage.
POSITIONNEMENT ELECTRODE - SONDE
RAMPE GAZ SELON EN 676
MULTIBLOC
CONNEXIONS
EMPLOI
RAMPE BRULEUR
MBDLE 407 B01 Rp 3/4 Rp 3/4 Gaz naturel ≤ 180 kW et GPL
MBDLE 410 B01 Rp 3/4 Rp 3/4 Gaz naturel et GPL
1 – Conduit arrivée du gaz
2 – Robinet de barrage
(à charge de l’installateur)
3 – Manomètre pression du gaz
(
à charge de l’installateur)
4 – Filtre
5 – Pressostat gaz
6 – Vanne de sécurité
7 – Régulateur de pression
8 – Vanne de réglage
M1 – Prise pour le contrôle de la
pression gaz à l’alimentation
M2 – Prise pour le contrôle de la
pression à la tête
1
D5099
M2
2 3 M1 4 5 6 7 8
D5104
Electrode d’allumage
ATTENTION 2 ÷ 3 mm
Sonde
Sonde
Electrode
3,7
~
47 mm
Injecteur
=
=
