Riello BSB 100 - Prospetto Attacchi; Conexiones; Esquema Hidráulica - Montaje

Caratteristiche termotecniche : Características termotecnicas :
BSB 100 BSB 150
Contenuto netto acqua bollitore l 100 150 l Contenido neto agua acumulador
Contenuto acqua serpentino l 5,8 4,4 l Contenido agua serpentin
Calore max. ass. Con alim.(Tp=90°C ) kW 24 33 kW Calor max. Absor. con alim. (Tp = 90°C)
Prod. Acqua sanitaria DT 30°C (**) l/h 693 945 l/h Prod. Agua sanitaria DT 30°C (**)
Prelivo in 10’ DT=30°C (*)(**) l 202 244 l Retiro en 10 ‘ DT=30°C(*)(**)
Riprisno(DT=35°C) mn 13 15 mn Reactivación (DT=35°C)
Pompe circolazione m
3
/h 2 2 m
3
/h Bombas circulación
Superficie di scambio m
2
0,80 0,66 m
2
Superficie intercambio
Pressione max. di esercizio bar 7 7 bar Presión max de trabajo
Prestazioni ottenute con pompa di carico alla massima
velocità e utilizzando generatori di adeguata potenzialità.

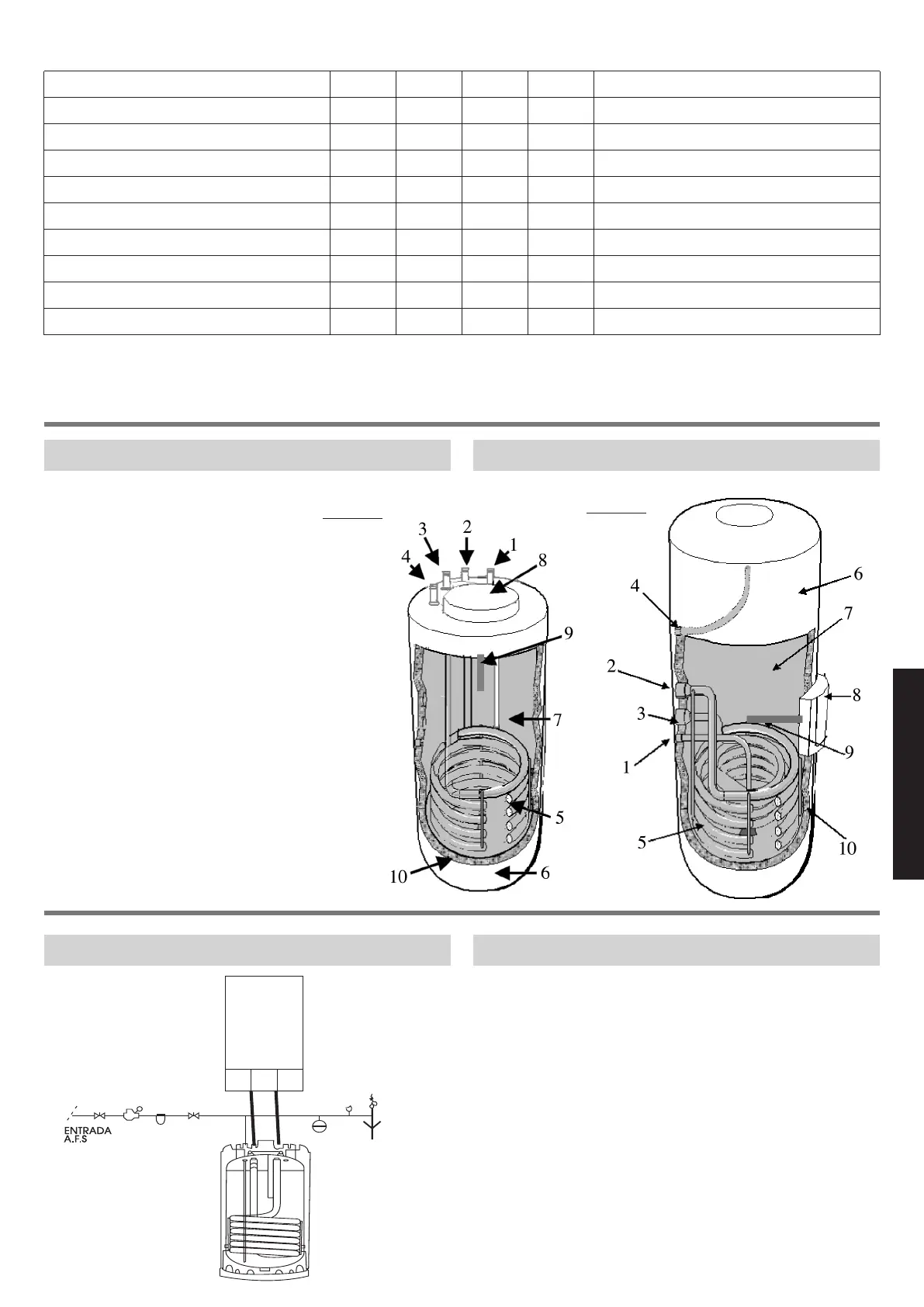

1. Entrata acqua fredda sanitaria
2. Entrata riscaldamento
3. Uscita riscaldamento
4. Uscita acqua calda sanitaria
5. Serpentino
6. Rivestimento in acciaio laccato bianco
7. Rivestimento smaltato
8. Flangia d’ispezione
9. Anodo di magnesio
10.Isolamento in poliuretano
1. Entrada agua fria
2. Entrada intercambiador
3. Salida intercambiador
4. Salida agua caliente
5. Intercambiador esmaltado espira
6. Camisa exterior de chapa blanca lacada
7. Cara interior esmaltada
8. Capó de protección
9. Ánodo de magnésium
10.Aislamiento : espuna de poliuretano
Los resultados son obtenidos por una bomba de carga y un
generador adecuados.
1. Valvola di sezionamento
2. Valvola di sfiato automatico
3. Riduttore di pressione
4. Filtro o addolcitore
5. Vaso di espansione sanitario
6. Valvola di sicurezza bollitore 6 bar
1. Valvula de secionamiento
2. Valvula de purga automática
3. Reductor dei presión
4. Filtro o adulzador
5. Vaso de expansión sanitario
6. Valvula de seguridad acumulador 6 bar
PROSPETTO ATTACCHI
SCHEMA IDRAULICO/ INSTALLAZIONE
CONEXIONES
ESQUEMA HIDRÁULICO / MONTAJE
BSB 100
BSB 150
7
ITALIANO - ESPAGNOL
11
3
4
5
2
6
(*) Accumulo 60°C (**) Temp.ingresso = 10°C / Temp. Entrada agua fria 10°C
