8

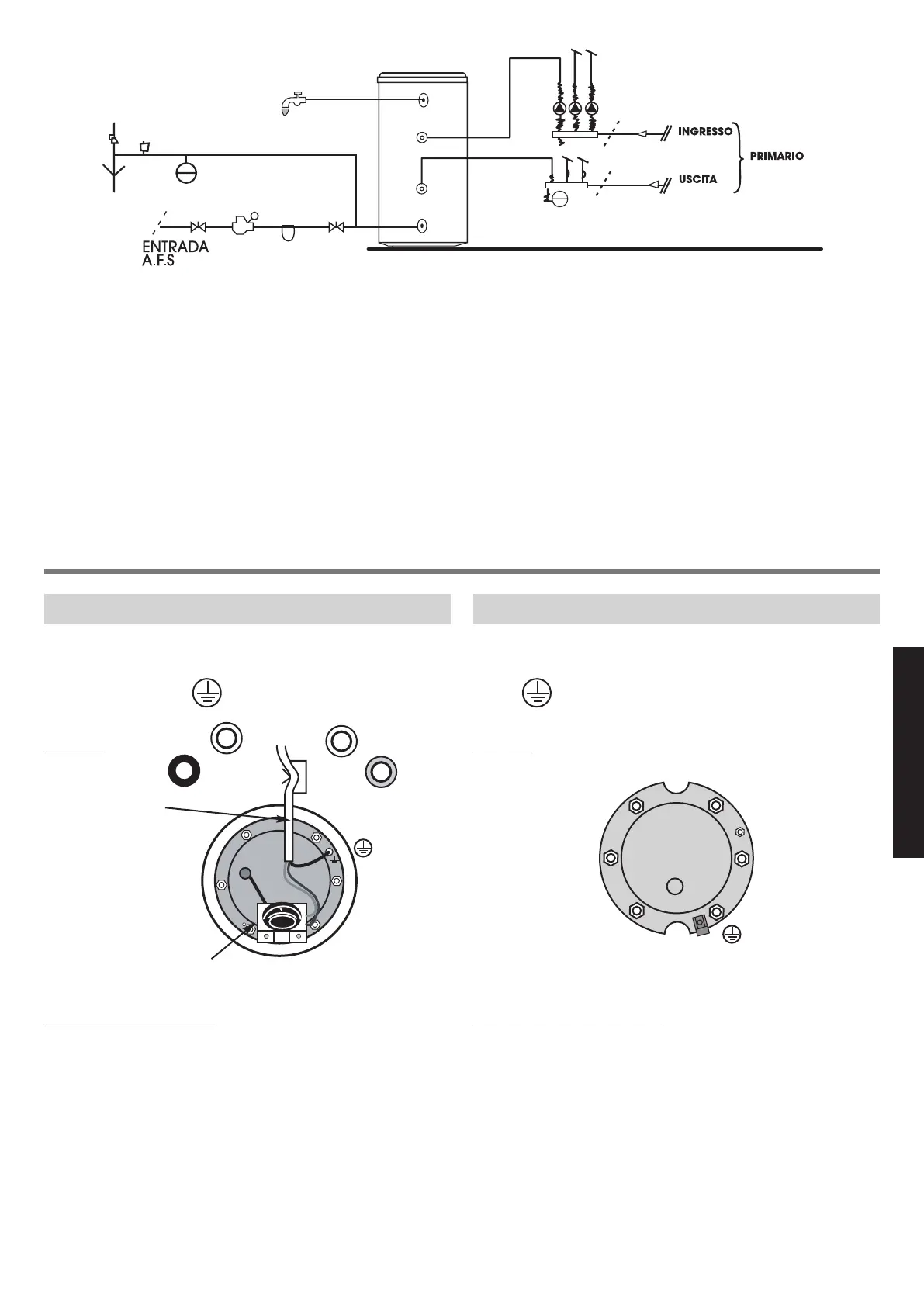

1. Valvola di sezionamento
2. Valvola di sfiato automatico
3. Riduttore di pressione
4. Vaso di espansione sanitario
5. Valvola di sicurezza bollitore 6 bar
6. Filtro o addolcitore
ATTENZIONE : La disposizione e la scelta degli organi di
sicurezza e di controllo riveste carattere di assoluta importan-
za. Tale schema di tipo qualitativo rimanda all’installatore la
realizzazione dell’impianto secondo le regole della buona
tecnica del paese.
Il filo di terra è inviduato dal colore giallo/verde, per la sicu-
rezza si è obbligatano il collegamento del filo sul nodo di terra
indicato sulla flangia.
Oper
azioni preliminari :
Nel caso in cui la durezza dell’acqua in rete sia eccessiva
(maggiore di 20°F) installare (a monte del bollitore) un
apparecchio anticalcare correttamente regolato per garantire
una durezza superiore a 15° F, ed inferiore di 20°F.
Nel caso in cui si riscontrino impurità nell’acqua della rete
installare un adeguato filtro.
Assicurarsi che i circolatori abbiano portata e prevalenza
suffi-cienti e che ruotino regolarmente.
Assicurarsi che la potenza resa della caldaia sia almeno del
10% superiore alle potenza massima assorbibile del bollitore.
Assicurarsi che le sonde di rilevazione del termostato e che i
controlli termostatici agiscano correttamente.
1. Valvula de secionamiento
2. Valvula de purga automática
3. Reductor dei presión
4. Vaso de expansión sanitario
5. Valvula de seguridad acumulador 6 bar
6. Filtro o adulzador
CUIDADO : La disposición y la elección de los órganos de
seguridad y de control reviste carácter de absoluta importancia.
Dicho esquema de tipo cuantitativo requiere que el instalador
realice la instalación según las reglas de buena técnica.
El cable de tierra se localizará por el color verde o amarillo,
por seguridad su conexión es obligatoria en el borne de
tierra.
Oper
aciones preliminares :
En caso de dureza del agua excesiva, (>20°F) montar (arriba
del acumulador) un aparato anticaliza ajustado correctamente;
(>15°F) en presencia de impuridades en el agua de la red
montar un filtro adecuado ; comprobar que la caudal y la
altura de los circuladores sea suficiente y que giren,
regularmente; comprobar que la potencia de rendimiento de la
caldera supere por lo menos del 10% la potencia máxima
absorbida por el acumulador, comprobar que las sonda de
revelación del termostat y del termómetro estén colocadas
respectivamente en el lado inferior y superior del pozo y que
los controles thermostáticos actúen correctamente.
MONTAGGIO ELETTRICO MONTAJA TABLERO ELÉCTRICA
ITALIANO - ESPAGNOL
BSB 100
Connessione con
pompa ACS /
Connexion con
bomba ACS
Termostato / Termostatos
BSB 150
2
5
1
4
3
6
1
NOTICE RIELLO 4/10/04 8:53 Page 8
