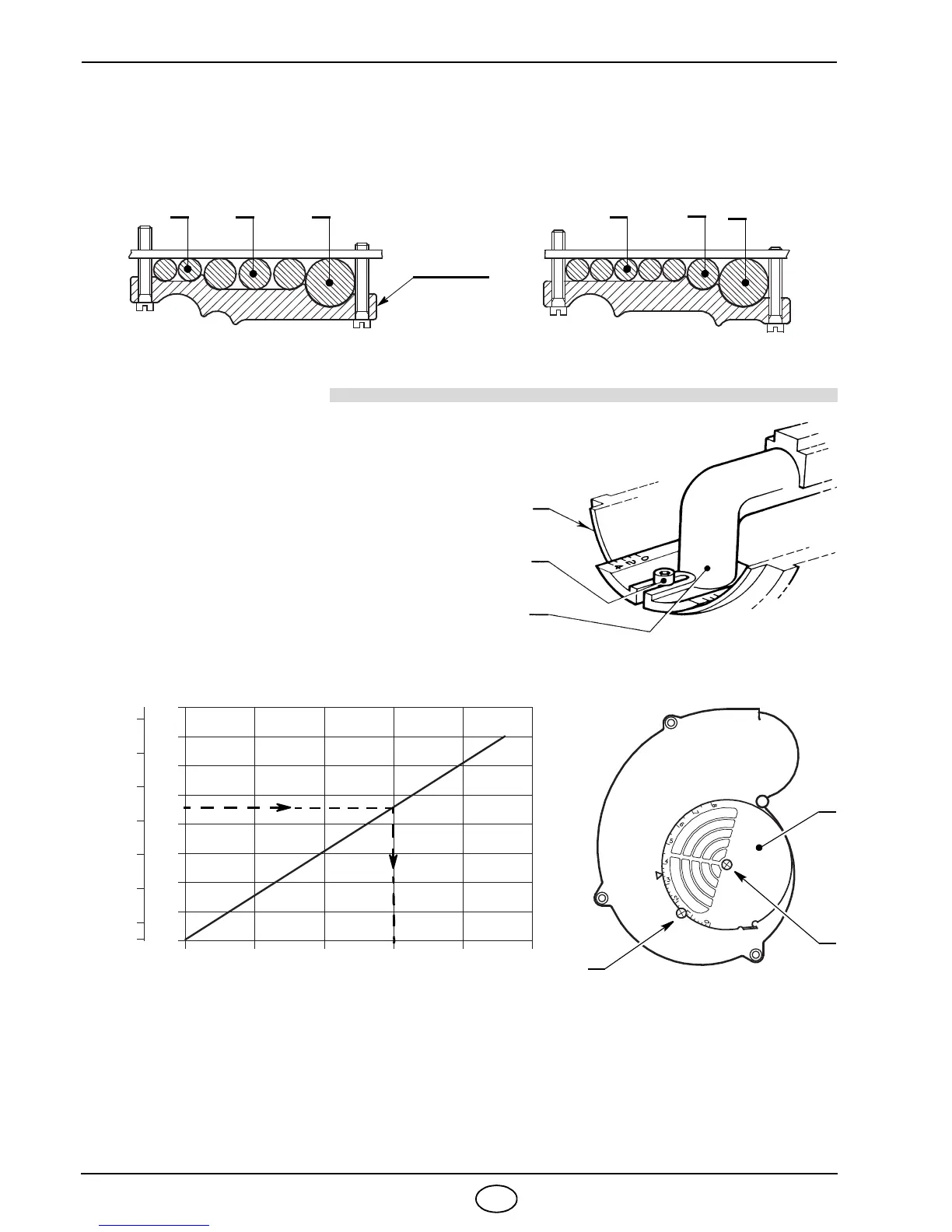

3.5 FIJACIÓN DE LOS CABLES ELÉCTRICOS
Todos los cables eléctricos que se conectan a la regleta de conexiones (7, fig. 1, pág. 1) deben pasar por el
anillo pasacable (4, fig. 1).
Los cables se bloquean fijándolos con el sujetador de cables respectivo (3, fig. 1), situado debajo de la regleta
de conexiones conformado de ambos lados para poder recibir cables de distinto diámetro.
4. FUNCIONAMIENTO
4.1 REGULACIÓN CABEZAL DE COMBUSTIÓN
Afloje los tornillos (A), desplace el codo (B) de manera que
el plano trasero del manguito (C) coincida con la marca
deseada. Apriete los tornillos (A).
Ejemplo:
El quemador está instalado en una caldera de 155 kW.
Considerando un rendimiento del 90%, el quemador deberá
suministrar alrededor de 172 kW. En el diagrama se puede
observar que para esta potencia, la regulación se debe
efectuar en la marca 3.
El diagrama es sólo indicativo y se debe emplear para una primera regulación
Para garantizar un funcionamiento correcto del presóstato de aire podría ser necesario disminuir la
abertura del cabezal de combustión (marca hacia la pos. 0).
4.2 REGULACIÓN DEL REGISTRO DEL AIRE (Ver fig. 2)
El caudal de aire se regula actuando sobre el registro del aire (1) tras aflojar los tornillos (2).
Una vez alcanzada la regulación ideal, enroscar completamente los tornillos (2).
