Instalación
4.6.1 Conexiones para quemadores con regleta de
conexión

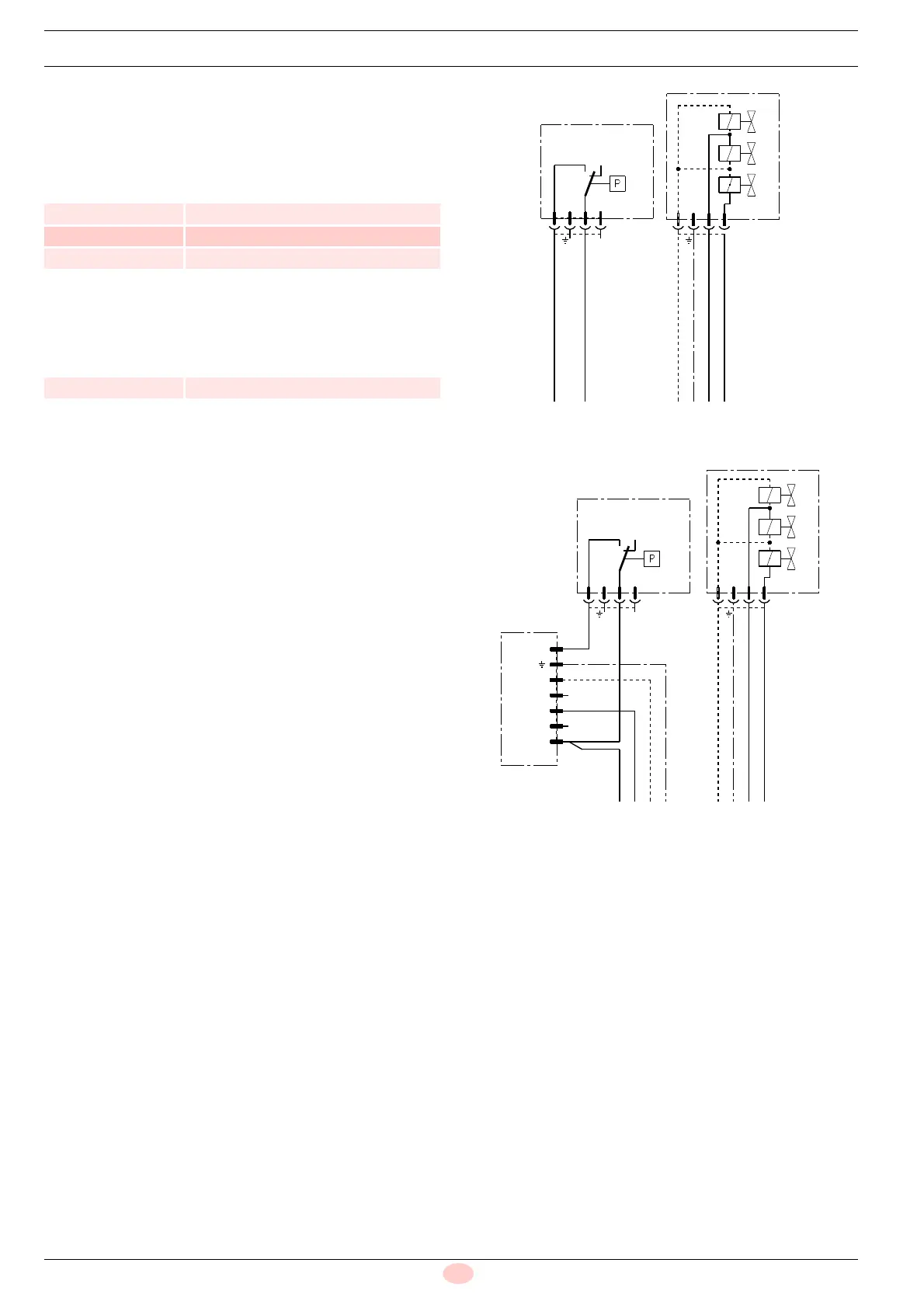

Las rampas de gas indicadas en la Tab. D están preparadas de
fábrica para ser conectadas según el esquema eléctrico indicado
en Fig. 5.
Tab. D
La rampa gas indicada en la Tab. E está preparada de fábrica
para ser conectada según el esquema eléctrico de la Fig. 6.
Tab. E
Leyenda
PG Presostato gas de mínima
V Grupo válvulas V1 - V2 - VS
VPS Control de estanqueidad
BN Marrón
BU Azul
BK Negro
YE Amarillo
Código Modelo
3970152 MB 412/2 - RT 20
3970183 MB 415/2 - RT 20
3970184 MB 420/2 - RT 20
Código Modelo
3970185 MB 420/2 CT RT 20
BU
YE
BK
BN
PG
V1
V2
3
21
1
23
V
VS
P
P
V2
V1
N
Fig. 5
20050035
T8
T7
T6
B5
N
L1
2
31
T6
T8
N
V1
BU
YE
BK
BN
V2
VPS
1
23
V1
V2
V
VS
BU YE
BN
BK
PG
Fig. 6
20050037
