Rigol MSO5000 Series User Manual

RIGOL
6 MSO5000 快速指南
中文

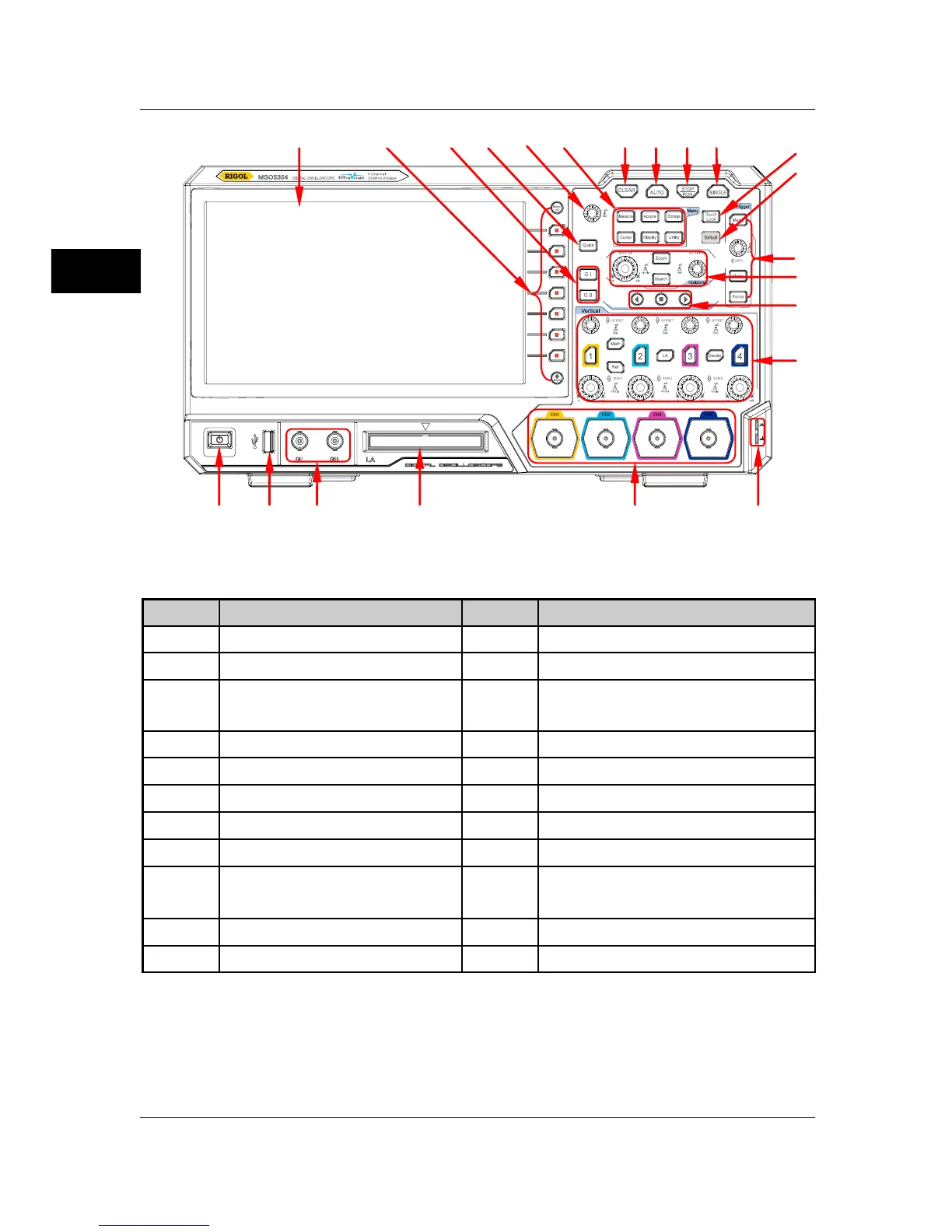

图 1 前面板
表 1 前面板说明
编号
说明
编号
说明
1
电容触摸屏
12
默认设置键
2
功能菜单操作键
13
触发控制系统
3
双通道函数/任意波形发生
器设置键
[1]
14
水平控制系统
4
Quick 快捷键
15
导航控制键
5
多功能旋钮
16
垂直控制系统
6
常用操作键
17
探头补偿信号输出端/接地端
7
全部清除键
18
模拟通道输入
8
波形自动显示键
19
数字通道输入
[2]
9
运行/停止控制键
20
双通道函数/任意波形发生器
输出端
[1]
10
单次触发控制键
21
USB HOST 接口
11
触摸屏锁定键
22
电源键
注
[1]
：该功能仅适用于已安装 MSO5000-AWG 选件的机型。
注
[2]
：该功能需选购 PLA2216 有源逻辑探头。
22 21 20 19 18 17
1 2 3 4 5 6 7 8 9 10
11
12
13
14
15
16

Rigol MSO5000 Series Specifications

General

Sample Rate	Up to 8 GSa/s
Memory Depth	Up to 200 Mpts
Bandwidth	100 MHz, 200 MHz, 350 MHz
Channels	4 analog channels
Display	9 inch capacitive multi-touch screen
Waveform Capture Rate	Up to 500, 000 wfms/s
Vertical Resolution	8-bit
Connectivity	USB Host, USB Device, LAN, HDMI
Trigger Types	Edge, Pulse, Slope, Video, Pattern, Duration, TimeOut, Runt, Window, Delay, Setup/Hold, Nth Edge
Operating System	Linux
Weight	4.6 kg
