8 MSO5000 快速指南
中文

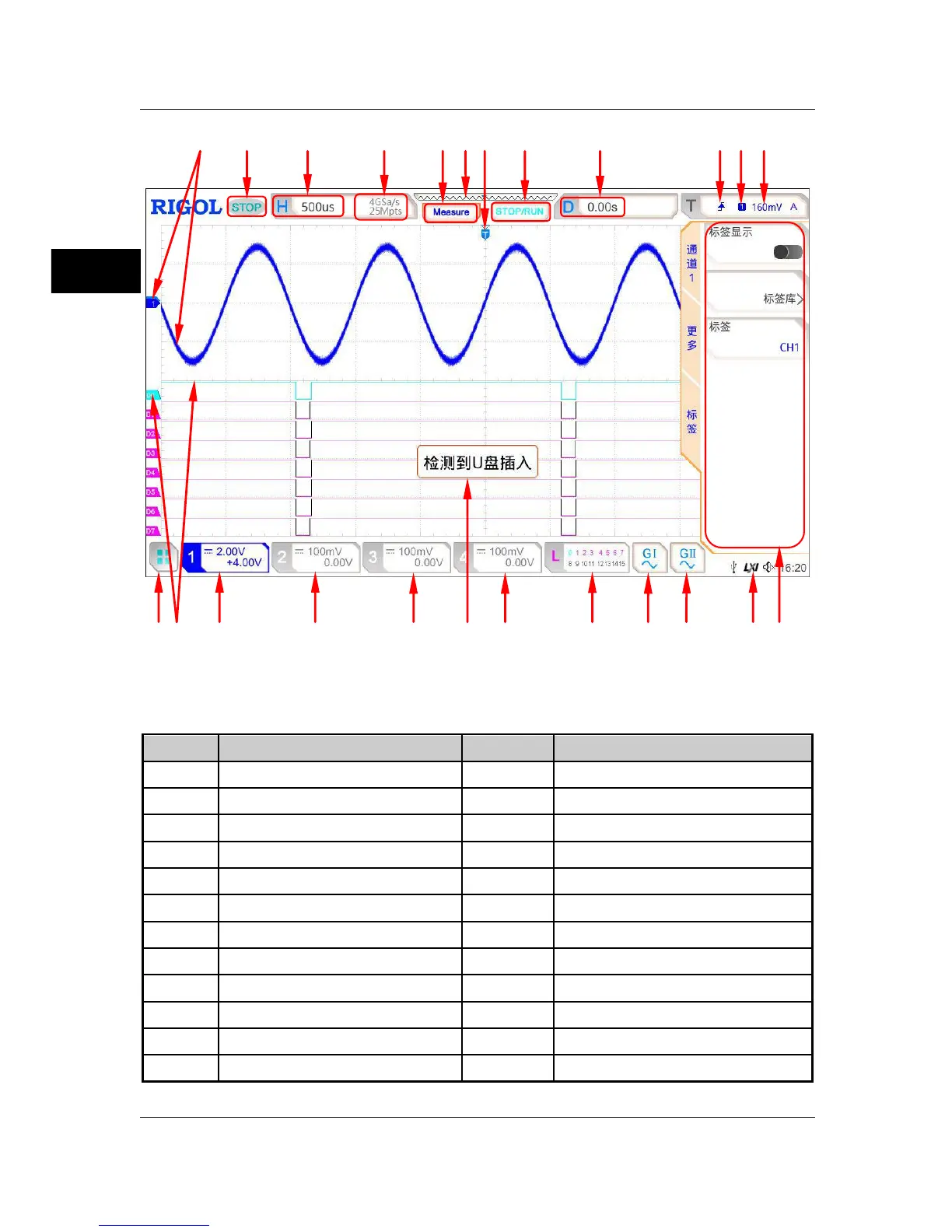

图 3 用户界面
表 3 用户界面标识
编号
说明
编号
说明
1
模拟通道标签和波形
13
操作菜单
2
运行状态
14
通知区域
3
水平时基
15
任意波发生器 2 波形标签
4
采样率和存储深度
16
任意波发生器 1 波形标签
5
自动测量标签
17
数字通道状态区
6
波形存储器
18
CH4 状态标签
7
触发位置
19
消息框
8
运行/停止控制标识
20
CH3 状态标签
9
水平位移
21
CH2 状态标签
10
触发类型
22
CH1 状态标签
11
触发源
23
数字通道标签和波形
12
触发电平/阈值电平
24
功能导航
24 23 22 21 20 19 18 17 16 15 14 13
1 2 3 4 5 6 7 8 9 10 11 12
