62 Rinnai Corporation EX08C, EX11C Manual
Percez le trou de conduite
Vérifiez qu’il n’y a pas de conduites d’eau, gaz ou électricité
caches là où il faut percer. Percez le trou de cheminée en
utilisant un outil de coupe pour diamètre 80 mm (3-1/8 po).
Le centre du trou doit être situé exactement au point spécifié.
Reportez-vous au schéma.
Pour les murs avec parement bois, percez au centre du
revêtement à partir de l’extérieur d’abord, puis au travers du
placoplâtre. Un gabarit est fourni.
Pour une installation n’utilisant pas de kits d’extension, la
configuration du collecteur de fumée, du tuyau d’admission
d’air et du tuyau d’évacuation coulissant, doit ressembler à
ce qui est montré quand l’installation est finie. La zone
hachurée montre où le collecteur de fumée peut être situé.

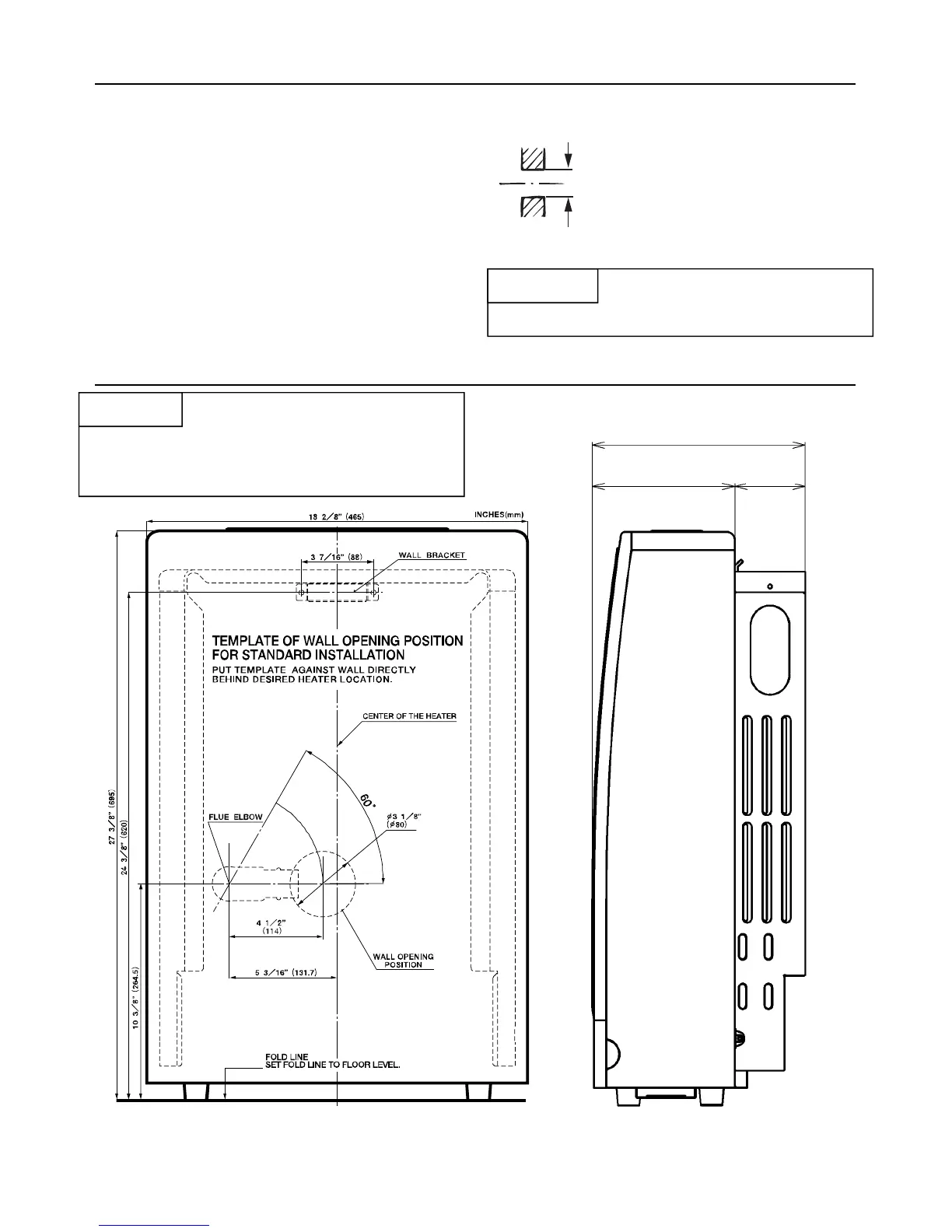

Dimensions
••
10.1 in
257 mm
3.3 in
85 mm
6.8 in
172 mm
Flue Hole
3 1/8"
(80 mm)
Trou de cheminée
Utiliser un modèle (inclus) pour
déterminer l'emplacement autorisé du
trou carneau.
AVIS
Un modèle de taille complète est fourni
sur l'emballage en carton.
NE JETEZ pas jusqu'à ce que l'installa-
tion est terminée.
AVIS
