74 Rinnai Corporation EX08C, EX11C Manual

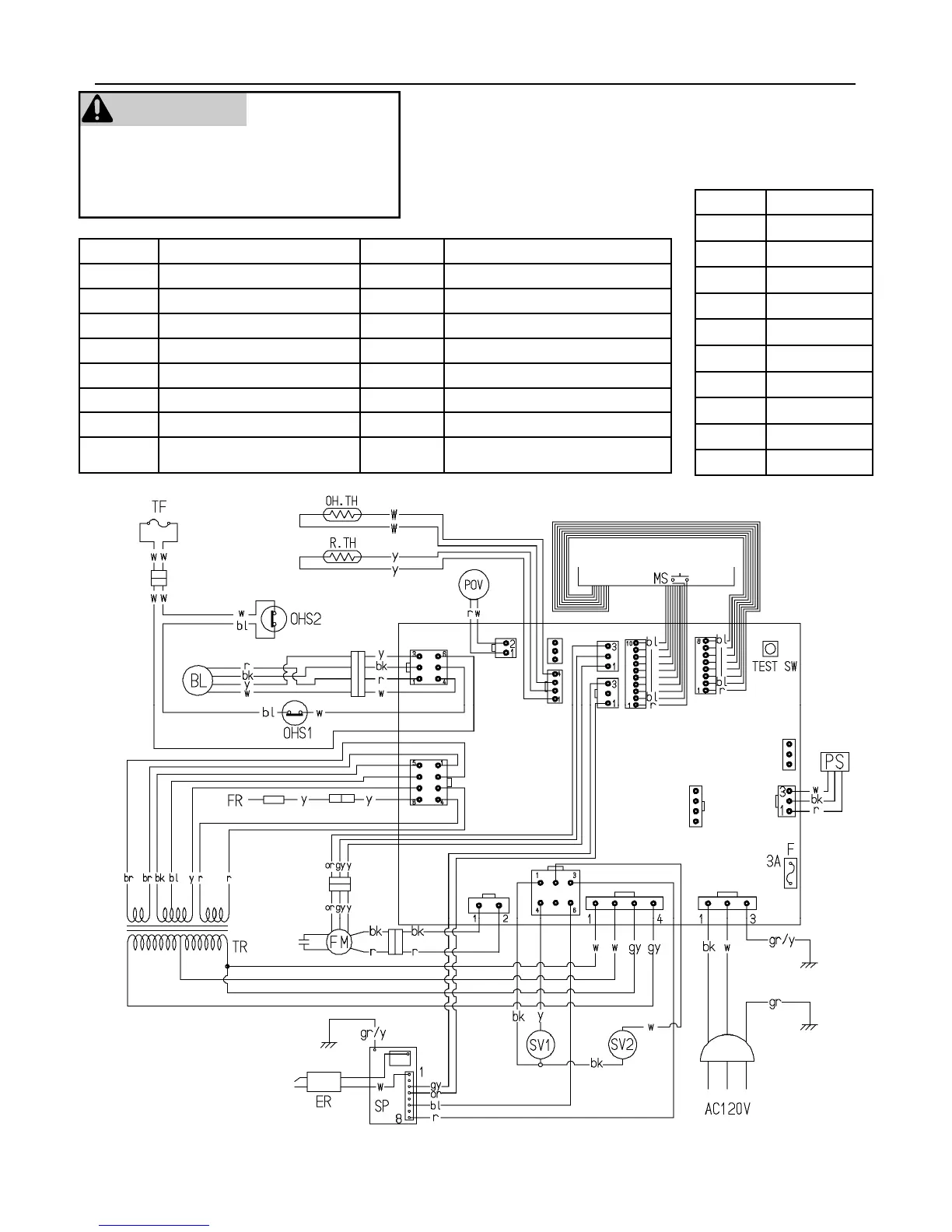

Schéma de câblage
Si des fils d’origine livrés avec l’appareil ont
besoin d’être remplacés, choisissez un fil de
calibre 18 AWG ou équivalent.
Étiquetez tous les fils avant les interventions de
contrôle. Des erreurs de câblage peuvent causer
un fonctionnement incorrect et dangereux.
Vérifiez le bon fonctionnement après une
intervention.
ATTENTION
CODE COLOR
bk noir
bl bleu
gr vert
gr/y Vert/jaune
r rouge
w blanc
y jaune
gy gris
or orange
br brun
MARQUAGE
NOM DE PIÈCE
MS
COMMUTATEUR PRINCIPAL
R.TH
THERMISTANCE
TF
FUSIBLE THERMIQUE
F
FUSIBLE
ER
ÉLECTRODE
POV
VANNE MODULATRICE
TR
TRANSFORMATEUR
FR
ÉLECTRODE DE DÉTECTION DE
FLAMME
MARQUAGE
NOM DE PIÈCE
OH.TH THERMISTANCE DE SURCHAUFFE
OHS 1, 2 INTERRUPTEUR DE SURCHAUFFE 1, 2
FM
MOTEUR DE VENTILATEUR DE CONVECTION
SP ÉCLATEUR
SV1, 2 ÉLECTROVANNE 1,2
BL
MOTEUR DE VENTILATEUR DE COMBUSTION
PS DÉTECTEUR DE PRESSION
UNITÉ AFFICHAGE-COMMANDE
