Risco ProSound - Page 17

17
C+/- Se utiliza para disparar la sirena. El terminal se comporta de acuerdo a la
configuración del DIP1 SW3.
STB (Entrada
estroboscópico)
Terminal a negativo: la luz estroboscópica está activada.
Terminal abierto: la luz estroboscópica está desactivada.
Terminales
Derecha
Descripción
Speaker
Se utiliza para la conexión del altavoz interno (8Ω 30W).
BUS Green /
Yellow
No se utilizan en la configuración “Stand-Alone”.
AUX RED/ COM
BLACK
Terminales de entrada de alimentación continua (CC).
La corriente máxima consumida desde estos terminales es de 200 mA.
En configuración BUS conecte los cables según los colores indicados (RED =
Rojo/Positivo, BLK = Negro/Negativo).
LED (LED de
estado)
Este terminal es para accionar el LED2. El LED2 se activada cuando el terminal LED
está conectado al COM (0 V).
LAMP Input Conecte el terminal LAMP al COM (0 V) para encender la iluminación de la tapa (si la
equipa).
En modo BUS la entrada de lámpara funciona según la programación de la central.
NOTA: La conexión del terminal LAMP a COM anula el control BUS. La lámpara se
encenderá si el terminal LAMP está conectado a COM.

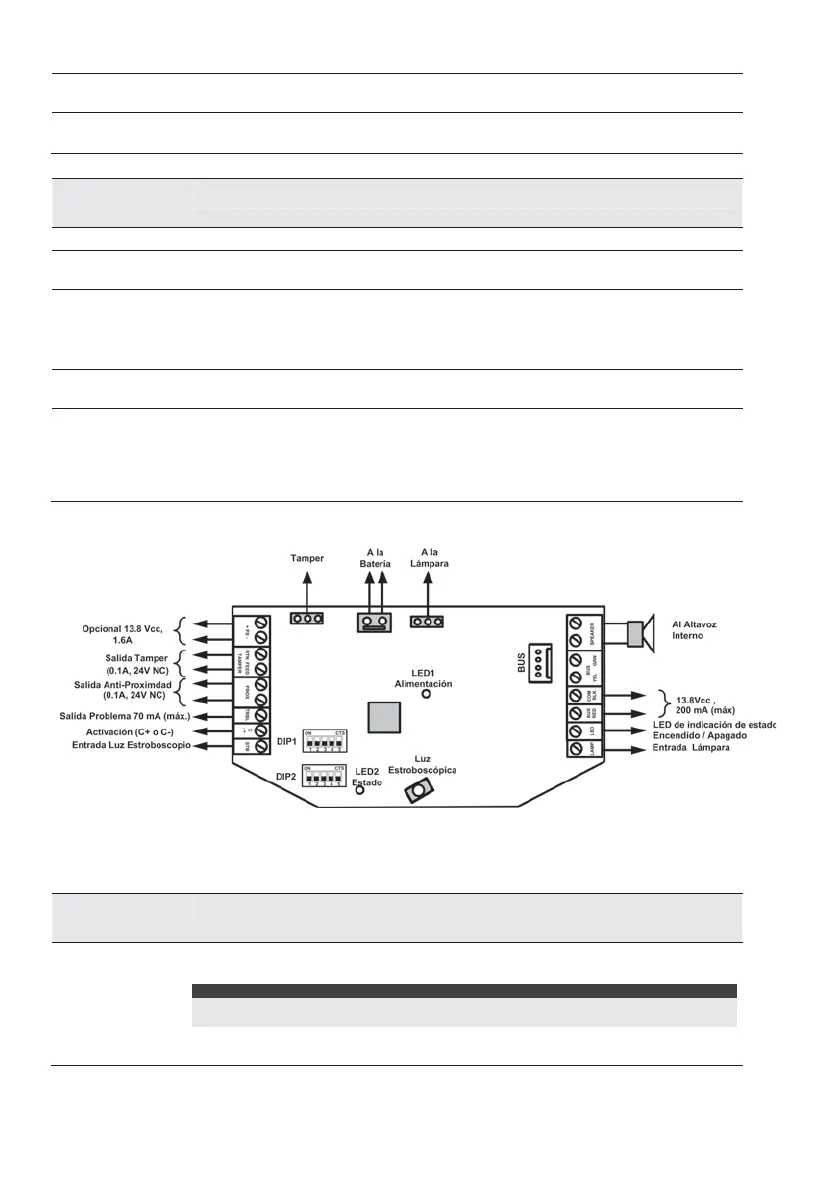

Figura 1 – Cableado en modo “Stand-Alone”
BUS Mode
A continuación se explican los distintos procedimientos que deben realizarse al cablear la sirena:
Terminales
Izquierda
Descripción
PS +
PS-
Utilice estos terminales para conectar a la sirena una fuente de alimentación
alternativa de 13,8 Vcc 1,6 A.
NOTAS:
La corriente máxima que la sirena puede consumir de estos terminales es de 1,6A, comparado
con los 200 mA de los terminales AUX RED y COM BLACK.
Cuando se conecta una fuente de alimentación a estos terminales no es necesario
conectar una fuente a los terminales AUX RED y COM BLK.
