18
Terminales
Derecha
Descripción
Speaker
Usado para la conexión del altavoz interno (8Ω 30W).
BUS YEL/ BUS
GRN
En configuración BUS conecte los cables según los colores indicados (YEL = Amarillo,
GRN = Verde).

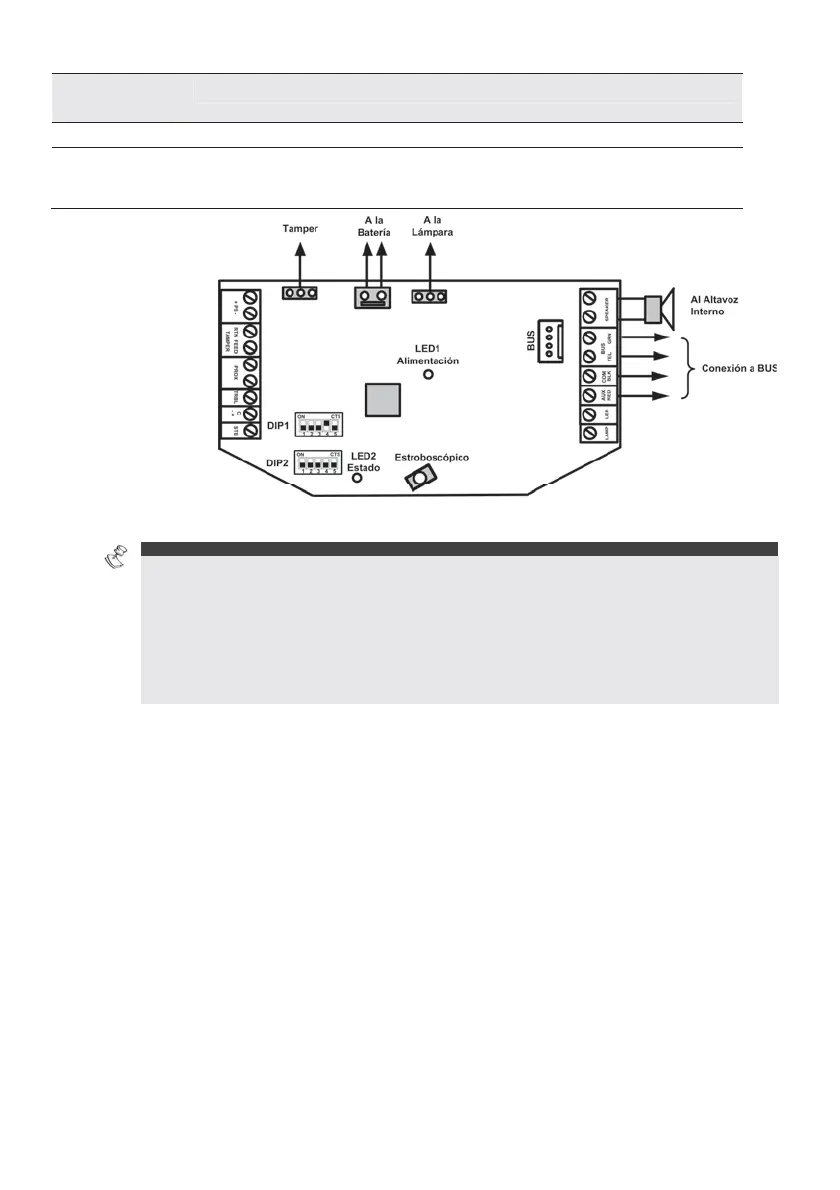

Figura 2 – Cableado en modo BUS
Notas para AMBOS modos BUS y “Stand-Alone”:
1. La sirena no funcionará si la batería no está conectada o si no hay ninguna fuente de alimentación
conectada a los terminales PS.
2. Tras encender la sirena, ésta no funcionará por un periodo de 20 segundos (sonido y estroboscópico) a fin
de evitar la activación accidental durante la instalación.
3. Tras encender la sirena, las entrada de activación C+/- disparará la sirena sólo si esta entrada ha estado en
modo normal (silencio) durante al menos 10 segundos.
4. Las salidas PROX y TRBL están desactivadas en el modo BUS.
6. Para proteger la batería contra descargas profundas, la batería se desconectará automáticamente por
debajo de 10.5 Vcc.
Especificaciones Técnicas
Entrada de Alimentación Vcc 13.5 – 14.2 Vcc, 200 mA máximo
Consumo de Corriente en Reposo 54 mA + corriente de carga
Corriente de Carga de la Batería 140 mA máximo
Consumo de Corriente en
funcionamiento (Sirena +
Estroboscópico)
1.6 A
Nivel de Sonido del Altavoz 106 dB @ 3 metros
Frecuencia de tono 1500-1800 Hz
Luz Estroboscópica Tecnología de Luz de Superficie (SMT) LED con 6000 mcd
Lente del Estroboscopio Policarbonato de color ámbar
Frecuencia de parpadeo del
estroboscopio
60 veces por minuto (máximo)
Batería de respaldo (recargable)
Batería recargable de Plomo-Ácido Sellada (SLA), 12 V, 2.2 Ah,
Tamaño Máximo (L x A x P): 17.8 cm x 6.4 cm x 3.5 cm
Protección de descarga de la batería
Desconexión automática abajo de 10.5 VDC
Protección Inversión Polaridad
Batería
cargador de batería desconectado para voltajes de batería por
debajo de 9 V.
