Risco ProSound - Indicatori LED; Predisposizione Microinterruttori

25
Indicatori LED
LED Descrizione
LED1:
POWER
Il LED “Power" indica che la sirena è in funzione
Acceso: una tensione di 13.8Vcc è applicata all’ingresso di alimentazione della sirena.
Spento: Nessuna tensione all’ingresso di alimentazione della sirena.
Lampeggiante: Indica una condizione di anomalia della sirena o, se collegata via Bus RS-485,
può anche indicare sirena non programmata o sistema ProSYS in programmazione tecnica.
LED2
Indicatore LED di stato
(in configurazione Stand Alone)
Acceso: Il morsetto per l’ingresso LED è collegato al negativo COM (0V).
Spento: Il morsetto per l’ingresso LED non è cablato.
NOTA:
Nella configurazione BUS le funzioni associate al LED di stato dipendono dalla programmazione del
sistema ProSYS/LightSYS

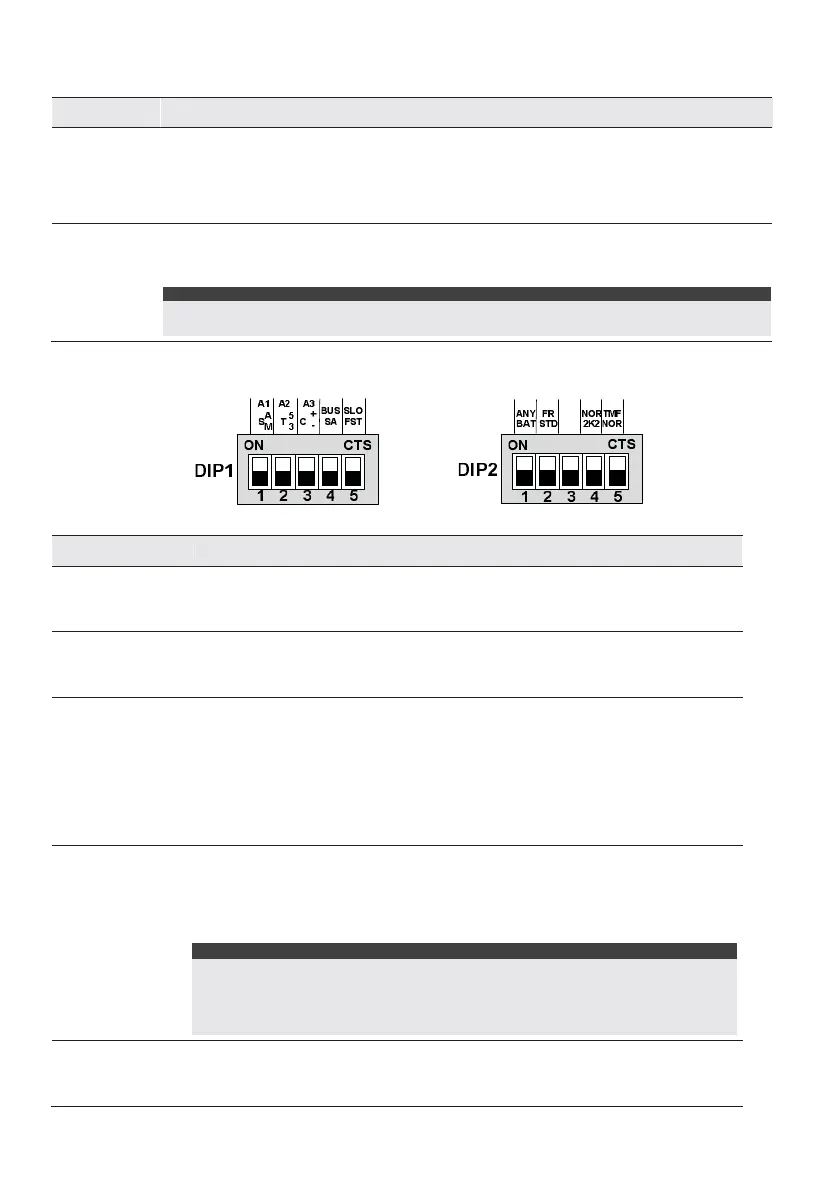

Predisposizione microinterruttori
Configurazione per la modalità Stand-Alone o BUS:
BANCO DIP 1 Descrizione
MIC1 - LAMP
(Default: Off
Comando LAMP)
Stabilisce il modo di funzionamento del lampeggiante (solo config. Stand Alone).
On (SA – Automatico): il lampeggiante segue l’attivazione della sirena
Off (SM - Manuale): Il lampeggiante segue il comando presente all’ingresso ST.
MIC2
(Default:
3 minuti)
Stabilisce la durata massima di attivazione della sirena (solo config. Stand Alone).
On (T5): 5 minuti
Off (T3): 3 minuti
MIC3
(Default: C-)
Comando di attivazione della sirena (solo config. Stand Alone).
On: Modalità C+.
Con il morsetto C+/- al positivo la sirena è a riposo.
Con il positivo rimosso la sirena è in allarme
Off: Modalità C-
Con il morsetto C+/- al negativo la sirena è a riposo.
Con il negativo rimosso la sirena è in allarme
MIC4
(Default: Stand
Alone)
Stabilisce il modo operativo della sirena:
On (BUS): Configurazione BUS. Da usare quando la sirena viene collegata via BUS
RISCO.
Off (SA): Configurazione “Stand Alone”. Da usare per collegare la sirena a
qualsiasi centrale di allarme.
NOTA:
Configurazione in modalità BUS:
Quando il microinterruttore viene impostato su On (BUS), i MIC1, 2 e 3 (A1, A2, A3)
del banco DIP1 vengono utilizzati per predisporre l’indirizzo ID della sirena sul BUS
RISCO. L’indirizzo ID della sirena va impostato come per tutti gli altri accessori BUS.
MIC5
(Default:
Veloce)
Stabilisce il tipo di suono della sirena
On (SLO): modulazione lenta
Off (FST): modulazione veloce
