39
Connecteur de
droite
Description
Speaker (Haut-
parleur)
Sert à la connexion du haut-parleur interne (8Ω 30W).
BUS Green /
Yellow
(connexions BUS
vert/jaune)
Pas utilisé en configuration autonome.
AUX RED/ COM
BLACK
(connexions
COM et AUX
d’alimentation)
Blocs de connexion électriques CD.
Le courant maximum qui peut être extrait de ces blocs de connexion est de 200mA.
En configuration BUS, reliez les fils point par point en respectant les couleurs
indiquées.
Status LED2
ON/Off (Etat de
LED2
allumée/éteint)
Cette borne est prévue pour l’alimentation de la LED2. Cette LED s’allume quand il
y a connexion entre les bornes LED et COM.
Lamp Input
(Entrée de
commande de la
lampe)
Brancher la borme LAMP au 0V (COM) pour illuminer la face avant (si la lampe est
montée).
En mode BUS , la lmape suivra la commande de la central.
Note : La connexion de la borme LAMP au OV (COM) prendra la main sur la
commande par le BUS, la lmape sera illuminée en permanence, si la borne LAMP est
branchée au 0V (COM).
PROXRTN FEED+ PS - TRBL
C
- +
TAMPER
STB
BUS
GRNYEL
COM
BLK
SPEA K ERLAMP LED
AUX
RED
BUS

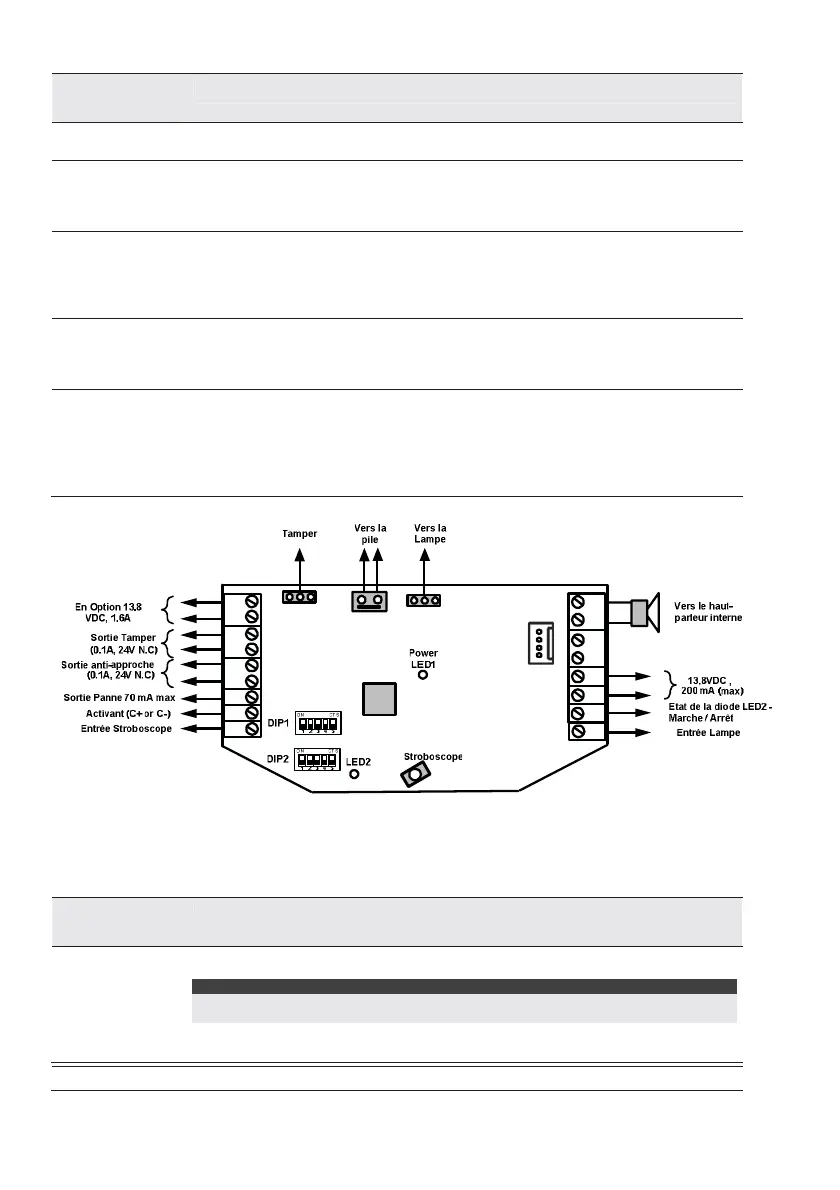

Figure 1 - Configuration autonome
Mode BUS
Les informations suivantes expliquent les differents câblages et procédure de branchement qui doivent être
réalisés pour le câblage de la sirène :
Connecteur de
gauche
Description
Alternative PS +
(Alimentation
alternative,
positive)
Utilisez ces terminaux pour relier une alimentation électrique alternative de
13,8VDC 1,6A à la sirène.
REMARQUE :
Le courant maximum que la sirène puisse extraire de ces blocs de connexion est de 1,6A par
opposition à 200 mA avec les terminaux AUX Rouges et COM Noirs.
Si une alimentation électrique est reliée à ces terminaux, il n'est pas nécessaire de
connecter une alimentation électrique aux terminaux AUX Rouges et COM Noirs.
Haut Parleur
Utilisé pour déclencher la haut-parleur interne (8Ω 30W).
